Сінозбиральна машина

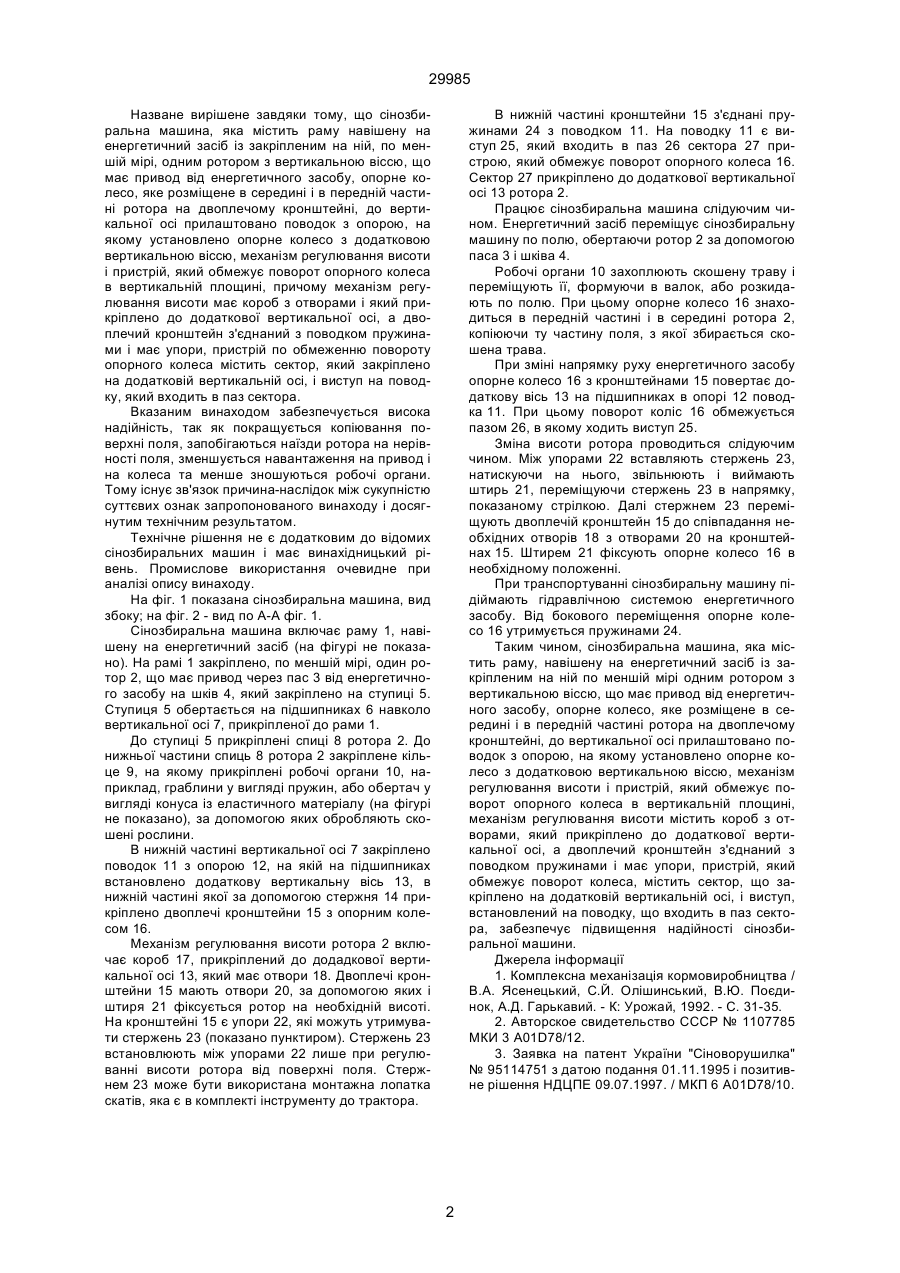

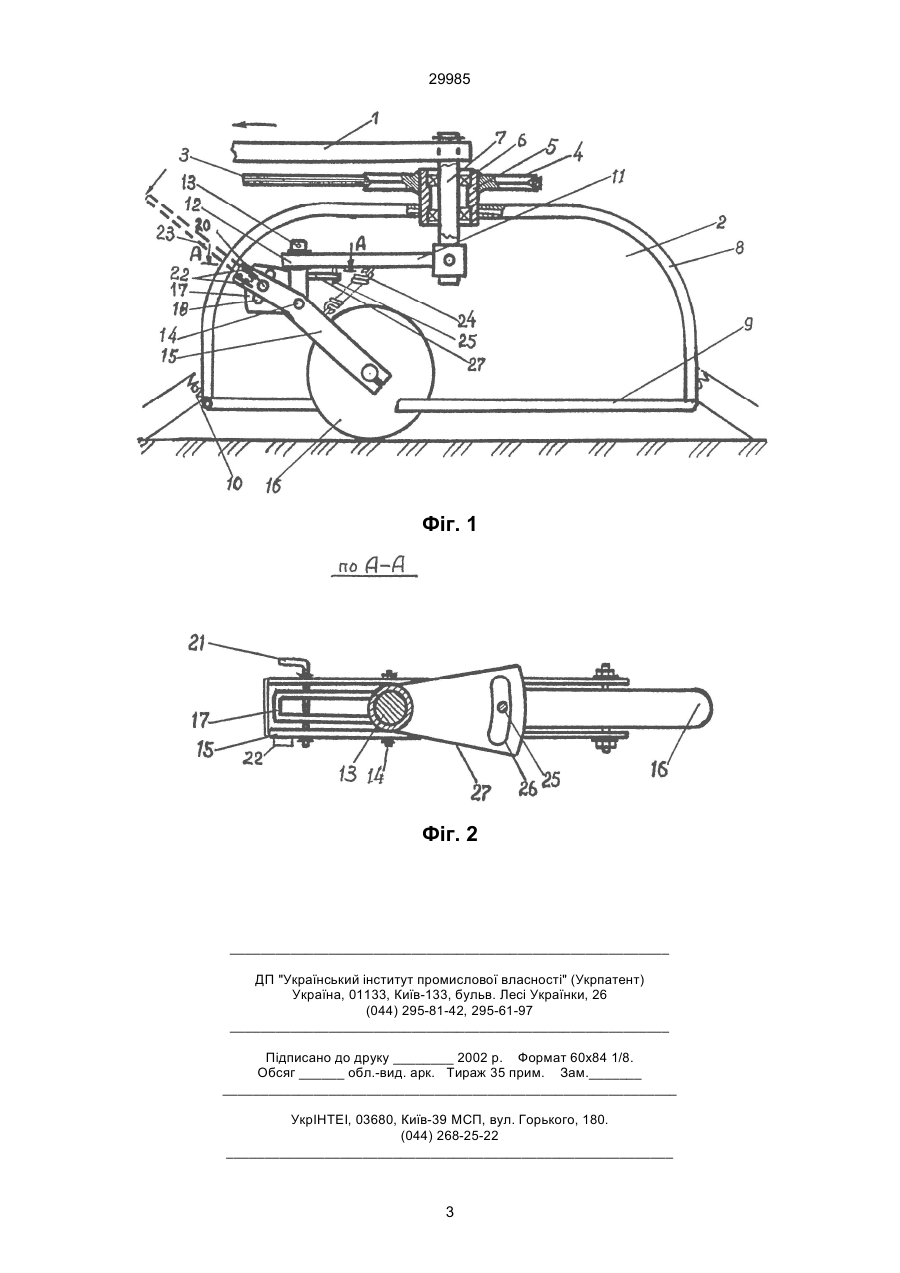

1. Сінозбиральна машина, яка містить раму, навішену на енергетичний засіб із закріпленим на ній по меншій мірі одним ротором з вертикальною віссю, що має привод від енергетичного засобу, опорне колесо, яке розміщене в середині і в передній частині ротора на двоплечому кронштейні, яка відрізняється тим, що до вертикальної осі прилаштовано поводок з опорою, на якому уста 29985 Назване вирішене завдяки тому, що сінозбиральна машина, яка містить раму навішену на енергетичний засіб із закріпленим на ній, по меншій мірі, одним ротором з вертикальною віссю, що має привод від енергетичного засобу, опорне колесо, яке розміщене в середині і в передній частині ротора на двоплечому кронштейні, до вертикальної осі прилаштовано поводок з опорою, на якому установлено опорне колесо з додатковою вертикальною віссю, механізм регулювання висоти і пристрій, який обмежує поворот опорного колеса в вертикальній площині, причому механізм регулювання висоти має короб з отворами і який прикріплено до додаткової вертикальної осі, а двоплечий кронштейн з'єднаний з поводком пружинами і має упори, пристрій по обмеженню повороту опорного колеса містить сектор, який закріплено на додатковій вертикальній осі, і виступ на поводку, який входить в паз сектора. Вказаним винаходом забезпечується висока надійність, так як покращується копіювання поверхні поля, запобігаються наїзди ротора на нерівності поля, зменшується навантаження на привод і на колеса та менше зношуються робочі органи. Тому існує зв'язок причина-наслідок між сукупністю суттєвих ознак запропонованого винаходу і досягнутим технічним результатом. Технічне рішення не є додатковим до відомих сінозбиральних машин і має винахідницький рівень. Промислове використання очевидне при аналізі опису винаходу. На фіг. 1 показана сінозбиральна машина, вид збоку; на фіг. 2 - вид по А-А фіг. 1. Сінозбиральна машина включає раму 1, навішену на енергетичний засіб (на фігурі не показано). На рамі 1 закріплено, по меншій мірі, один ротор 2, що має привод через пас 3 від енергетичного засобу на шків 4, який закріплено на ступиці 5. Ступиця 5 обертається на підшипниках 6 навколо вертикальної осі 7, прикріпленої до рами 1. До ступиці 5 прикріплені спиці 8 ротора 2. До нижньої частини спиць 8 ротора 2 закріплене кільце 9, на якому прикріплені робочі органи 10, наприклад, граблини у вигляді пружин, або обертач у вигляді конуса із еластичного матеріалу (на фігурі не показано), за допомогою яких обробляють скошені рослини. В нижній частині вертикальної осі 7 закріплено поводок 11 з опорою 12, на якій на підшипниках встановлено додаткову вертикальну вісь 13, в нижній частині якої за допомогою стержня 14 прикріплено двоплечі кронштейни 15 з опорним колесом 16. Механізм регулювання висоти ротора 2 включає короб 17, прикріплений до додадкової вертикальної осі 13, який має отвори 18. Двоплечі кронштейни 15 мають отвори 20, за допомогою яких і штиря 21 фіксується ротор на необхідній висоті. На кронштейні 15 є упори 22, які можуть утримувати стержень 23 (показано пунктиром). Стержень 23 встановлюють між упорами 22 лише при регулюванні висоти ротора від поверхні поля. Стержнем 23 може бути використана монтажна лопатка скатів, яка є в комплекті інструменту до трактора. В нижній частині кронштейни 15 з'єднані пружинами 24 з поводком 11. На поводку 11 є виступ 25, який входить в паз 26 сектора 27 пристрою, який обмежує поворот опорного колеса 16. Сектор 27 прикріплено до додаткової вертикальної осі 13 ротора 2. Працює сінозбиральна машина слідуючим чином. Енергетичний засіб переміщує сінозбиральну машину по полю, обертаючи ротор 2 за допомогою паса 3 і шківа 4. Робочі органи 10 захоплюють скошену траву і переміщують її, формуючи в валок, або розкидають по полю. При цьому опорне колесо 16 знаходиться в передній частині і в середині ротора 2, копіюючи ту частину поля, з якої збирається скошена трава. При зміні напрямку руху енергетичного засобу опорне колесо 16 з кронштейнами 15 повертає додаткову вісь 13 на підшипниках в опорі 12 поводка 11. При цьому поворот коліс 16 обмежується пазом 26, в якому ходить виступ 25. Зміна висоти ротора проводиться слідуючим чином. Між упорами 22 вставляють стержень 23, натискуючи на нього, звільнюють і виймають штирь 21, переміщуючи стержень 23 в напрямку, показаному стрілкою. Далі стержнем 23 переміщують двоплечій кронштейн 15 до співпадання необхідних отворів 18 з отворами 20 на кронштейнах 15. Штирем 21 фіксують опорне колесо 16 в необхідному положенні. При транспортуванні сінозбиральну машину підіймають гідравлічною системою енергетичного засобу. Від бокового переміщення опорне колесо 16 утримується пружинами 24. Таким чином, сінозбиральна машина, яка містить раму, навішену на енергетичний засіб із закріпленим на ній по меншій мірі одним ротором з вертикальною віссю, що має привод від енергетичного засобу, опорне колесо, яке розміщене в середині і в передній частині ротора на двоплечому кронштейні, до вертикальної осі прилаштовано поводок з опорою, на якому установлено опорне колесо з додатковою вертикальною віссю, механізм регулювання висоти і пристрій, який обмежує поворот опорного колеса в вертикальній площині, механізм регулювання висоти містить короб з отворами, який прикріплено до додаткової вертикальної осі, а двоплечий кронштейн з'єднаний з поводком пружинами і має упори, пристрій, який обмежує поворот колеса, містить сектор, що закріплено на додатковій вертикальній осі, і виступ, встановлений на поводку, що входить в паз сектора, забезпечує підвищення надійності сінозбиральної машини. Джерела інформації 1. Комплексна механізація кормовиробництва / В.А. Ясенецький, С.Й. Олішинський, В.Ю. Поєдинок, А.Д. Гарькавий. - К: Урожай, 1992. - С. 31-35. 2. Авторское свидетельство СССР № 1107785 МКИ 3 А01D78/12. 3. Заявка на патент України "Сіноворушилка" № 95114751 з датою подання 01.11.1995 і позитивне рішення НДЦПЕ 09.07.1997. / МКП 6 А01D78/10. 2 29985 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
