Спосіб газоліфтної експлуатації свердловин

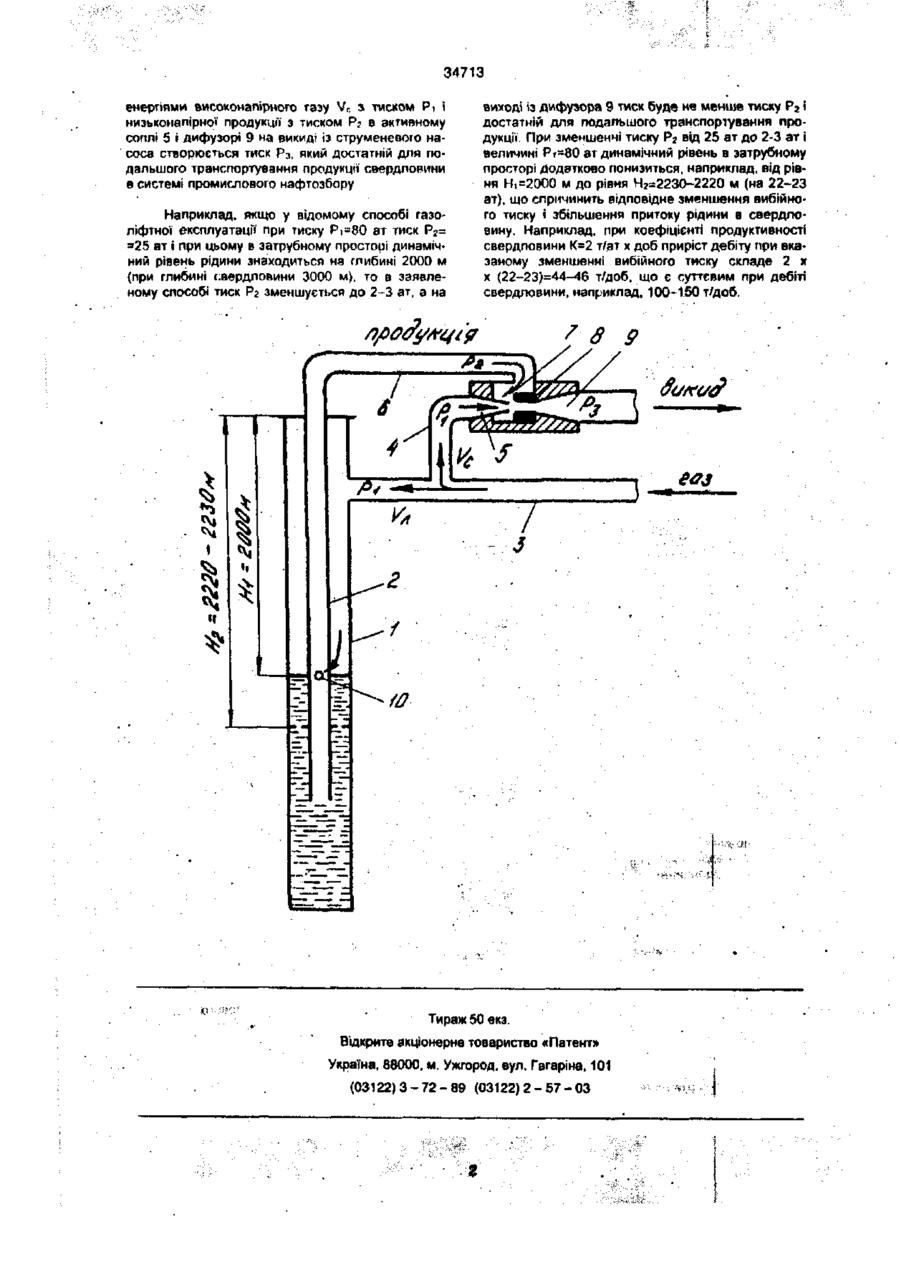

Спосіб гззоліфтної експлуатації свердповин. що включає подачу високонапірного робочого газу в затрубний простір свердловини, піднімання продукції свердловини по ліфтових трубах і транспортування її в системі нафтозбору через всгановле ний в ній струменеаий насос який відрізняється тим, що малонапірну продукцію свердловини із підйомного ліфта подають в прийом струменевого насоса, а в активну частину струменевого насоса подають високонашрний газ Винахід відноситься переважно до експлуатації нафтових свердловин газошфтним способом, а також може бути використаний для експлуатації газових і водяних свердловин Найближчим по технічній суті до заявленого способу є спосіб герметизації гирлового сальника штангово-насосної свердловини, який здійснюється за допомогою встановленого на гирловій арматурі струменевого гідронасоса прийом якого гідравлічно сполучений з підсальниковою порожниною ліфтових труб, а викид - з надсальниковою порожниною ліфтових труб (Г М Джамгаров і ІНШІ "Устройство для герметизации устья насосной скважины", а с N«2002032 МПК5Е21В 33/03, Російська Федерація, бюлетень № 39-40 від 30 10 93 р ). Недоліком відомого способу герметизації гирлового сальника штангово-насосної свердловини є те, що він не обумовлює зменшення вибійного тиску в свердловині і збільшення за цей рахунок дебіту свердловини Завданням заявленого способу є створення такого спосібу газоліфтної експлуатації свердловини, в якому введення нових технологічних операцій і їх взаємодія дало б можливість суттєво збільшити дебіт соердловини Суть винаходу полягає в тому, що спосіб гааоліфтно» експлуатації свердловини, який здійснюється подаванням еисоконатрного робочого газу в затрубний простір свердловини, підніманням продукції свердповичи по ліфтових трубах і транспортуванням Гі в системі нафтозбору через встановлений в ній струменевий насос, який відрізняється тим що малонапірна продукція свердловини із підйомного ліфта подається в прийом стру меневого насоса, а в активну частину сгруменевого насоса подається високонапірний газ На малюнку показано конструктивно-технолопчну схему здійснення способу Спосіб здійснюється в технічній системі, яка містить встановлений в експлуатаційній колоні 1 ліфтовий підйомник 2 Експлуатаційна колона 1 гідравлічно сполучена з іазопроводом 3 високонапірного газу, а викид ліфтового підйомника 2 трубопровода 6 гід. равпічно спопучений І прийомом 7 стуменевого насоса Трубопровід 6 гідравлічно сполучений з викидом свердловини послідовно через приймальну камеру 7, камеру 8 для змішування високонапірного газу і продукції свердловини і дифузор 9 струменевого насоса На ліфтовому підйомнику 2 виконані робочі отвори 10 дпя подачі в нього високонапірного газу Спосіб газоліфтної експлуатації здійснюється слідуючим чином Частина високонатрного газу V, під тиском Рі по газопроводу 3 подається в затрубний простір між експлуатаційною колоною 1 і ліфтовим підйомником 2 дпя піднімання продукції свердловини в трубопровід б, а решта високонапірного газу V f також шд тиском Р. подається по газопроводу 4 в активне сопло 5 струменевого насоса Малонапірна продукція свердловини під тиском Р г по трубопро : воду 6 поступає в прийом 7 струменевого насоса Високонапірний газ Vc із активного сопла 5 поступає в камеру змішування 8, підсмоктуючи згідно закону роботи струменевих насосів із його прийому 7 низьконапірну продукцію свердловини (рідину і газ) При цьому тиск в прийомі 7 знижується до мінімально можливого, а в результаті обміну т CO со 34713 енергіями високонапірного газу Vn з тиском Р< і низьконапірної продукції э тиском Рг в активному соплі 5 і дифузорі 9 на викиді із струменевото насоса створюється тиск Рз. який достатній для подальшого транспортування продукції свердловини в системі промислового нафтозбору Наприклад, якщо у відомому способі газоліфтної експлуатації при тиску Рі=80 ат тиск Р2= =25 ат І при цьому в затрубному просторі динамічний рівень рідини знаходиться на глибині 2000 м (при глибині свердловини 3000 м), то в заявленому способі тиск Рг зменшується до 2-3 ат, а на виході із дифузора 9 тиск буде ие менше тиску Рг і достатній для подальшого транспортування продукції. При зменшенні тиску Pj від 25 ат до 2-3 ат і величині Рт-80 ат динамічний рівень в затрубному просторі додатково понизиться, наприклад, від рівня Н,=2000 м до рівня Н2=2230~2220 м (на 22-23 ат). що спричинить відповідне зменшення вибійного тиску і збільшення притоку рідини в свердловину. Наприклад, при коефіцієнті продуктивності свердловини К=2 т/ат х доб приріст дебіту при вказаному зменшенні вибійного тиску складе 2 х х (22-23)=44-46 т/доб. що є суттєвим при дебіті свердловини, наприклад, 100-150 т/доб. I 1 II 1 to Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 68000, м. Ужгород, вул. Гагаріна. 101 (03122)3-72-89 (03122)2-57-03
