Пристрій для миття резервуарів

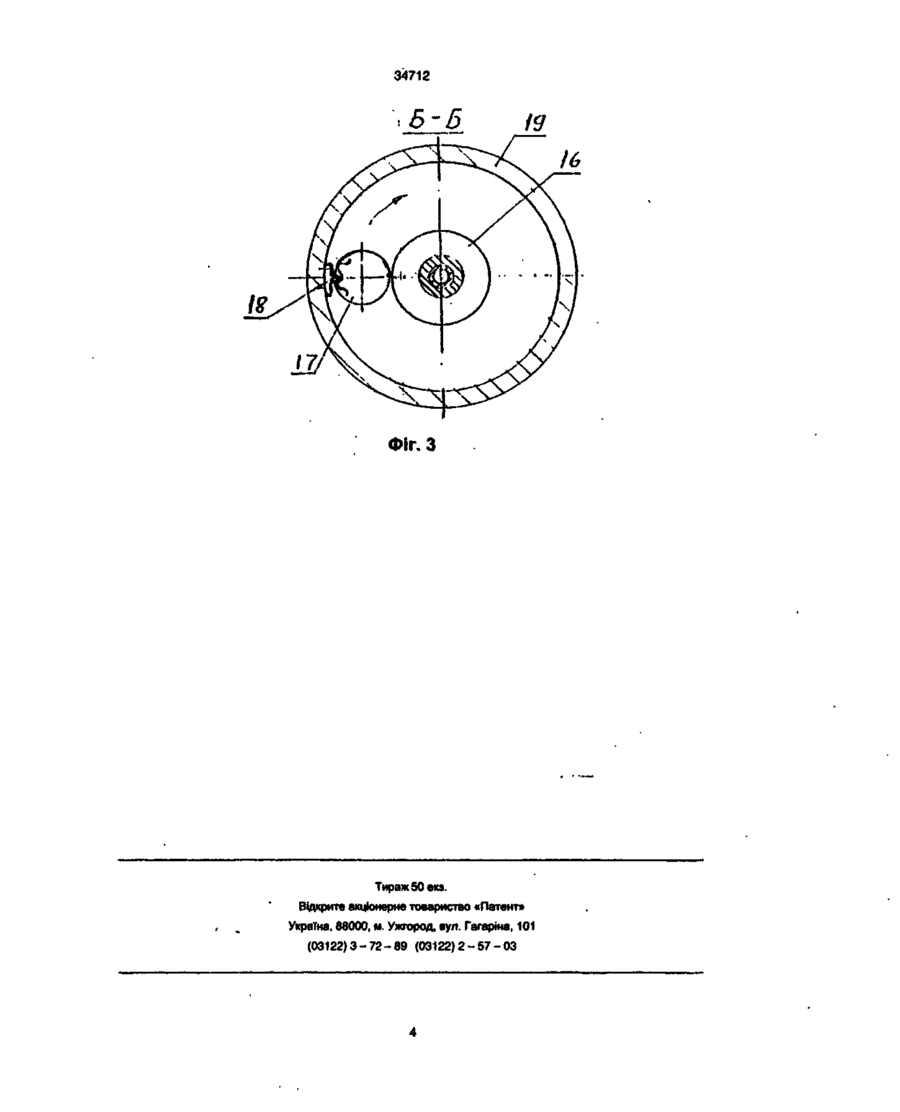

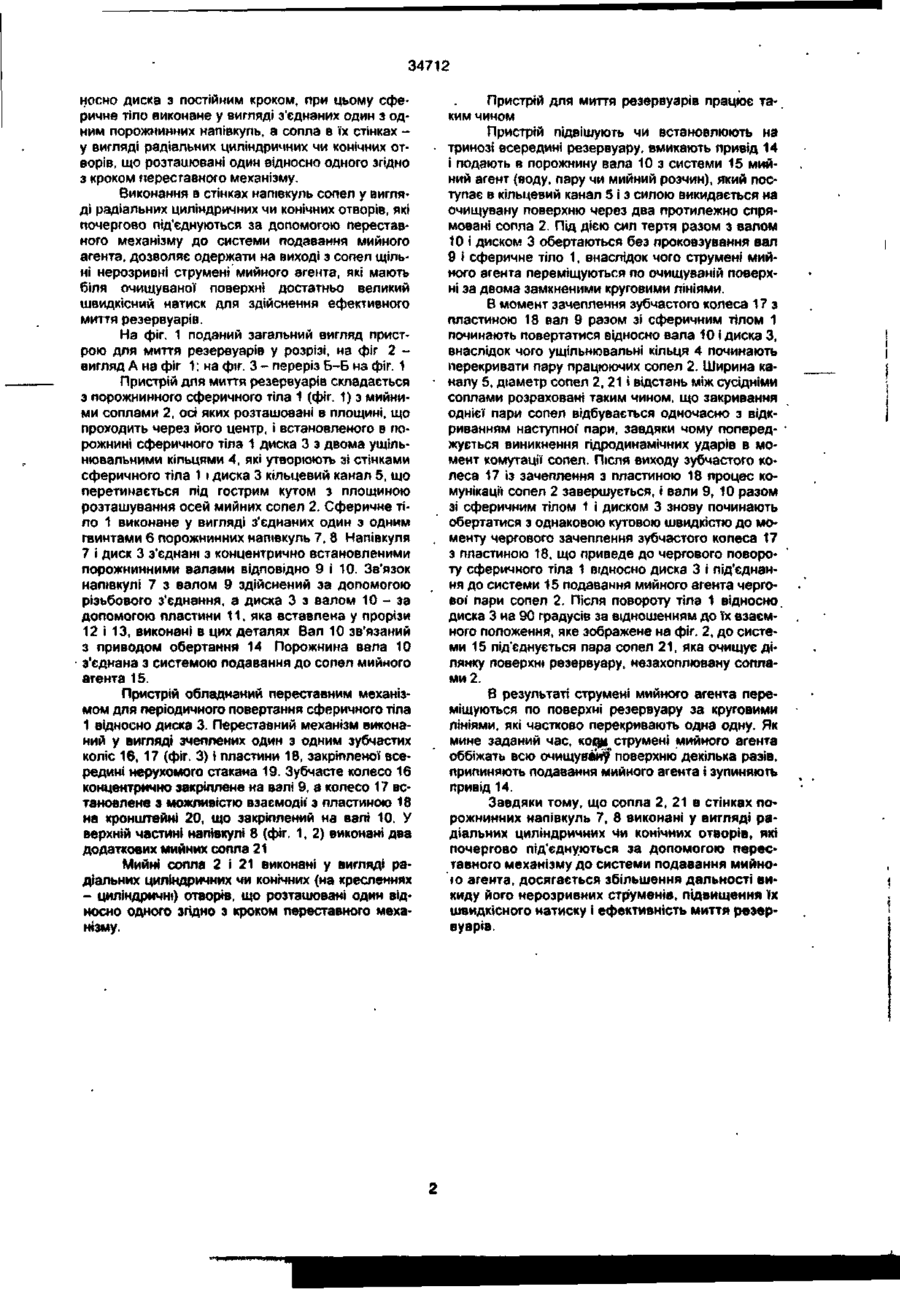

Пристрій для миття резервуарів, який містить у собі порожнинне сферичне тіло з мийними соплами і встановлений в його порожнині диск з двома ущільнювальними кільцями, що утворюють зі стінками сферичного тіла і диска кільцевий канал, з'єднаний з системою подавання до сопел мийного агента, і привід обертання, який відрізняється тим. що він обладнаний переставним механізмом для періодичного повороту сферичного тіла відносно диска з постійним кроком, при цьому сферичне тіло виконане у вигляді з'єднаних один з одним порожнинних півкуль, а сопла в їх стінках - у вигляді радіальних циліндричних чи конічних отворів, що розташовані один відносно одного згідно з кроком переставного механізму. Винахід відноситься до харчової, хімічної та інших галузей харчової промисловості і призначений для миття ємнісного обладнання Відомий пристрій для миття резервуару, який містить у собі привідний вал з двома пазами, які виконані за гвинтовими лініями, що мають однакові напрямки і крок та зміщені одна відносно одної за довжиною окружності на 180 градусів, встановлену на валі втулку з двома аналогічними пазами, які мають протилежний з пазами вала напрямок і утворюють в місцях перетинання з останніми мийні сопла, які з'єднані з системою подавання мийного агента, і переставний механізм для періодичного переміщення мийних сопел (пат України № 24289А, В08В9/08, 1997). Загальні ознаки пристрою, що заявляється і відомого: мийні сопла, які з'єднані з системою подавання мийного агента, і переставний механізм для періодичного переміщення мийних сопел Проте, відомий пристрій, який призначений для стаціонарного встановлення у великому резервуарі, має громіздку конструкцію і не може бути використаний як переносний пристрій для миття дрібного і середнього ємнісного обладнання. Найбільш близьким до винаходу за конструктивним виконанням і функціональним призначенням є пристрій для миття резервуарів, який містить у собі порожнисте сферичне тіло у вигляді двох з'єднаних один з одним з проміжком порожнистих кульових сегментів, встановлений всередині них диск з двома ущільнювальними кільцями, які утворюють зі стінками сферичного тіла і диска кільцевий канал, що з'єднаний з системою пода вання мийного агента і перетинається з кільцевою щіпиною між кульовими сегментами з утворенням в місцях перетинання мийних сопел, і привід обертання сферичного тіла і диска з різною частотою (пат. України № 15364А, В 08 В 9/08, 1995) Загальні ознаки пристрою для миття резервуарів, що заявляється, і відомого порожнинне сферичне тіло з мийними соплами, .встановлений в його порожнині диск з двома ущільнювальними кільцями, які утворюють зі стінками сферичного тіла і диска кільцевий канал, що з'єднаний з системою подавання до сопел мийного агента і привід обертання Проте у відомому пристрої мийні сопла, які утворені стінками кільцевого каналу диска і торця* ми кульових сегментів, не забезпечують утворення щільних нерозривних струменів мийного агента, що знижує ефективність миття резервуарів. В основу винаходу поставлене завдання вдосконалити пристрій для миття резервуарів шляхом використання циліндричних чи конічних сопел і почергового під'єднання їх до системи подавання мийного агента, що дозволить підвищити ефективність миття ємнісного обладнання. Для цього пристрій для миття резервуарів, який містить у собі порожнинне сферичне тіло з мийними соплами і встановлений в його порожнині диск з двома ущільнувальними кільцями, що утворюють зі стінками сферичного тіла і диска кільцевий канал, з'єднаний з системою подавання до сопел мийного агента і привід обертання, згідно з винаходом, обладнаний переставним механізмом для періодичного повороту сферичного тіла від сч со 3t 34712 носно диска з постійним кроком, при цьому сферичне тіло виконане у вигляді з'єднаних один з одним порожнинних напівкуль, а сопла в їх стінках у вигляді радіальних циліндричних чи конічних отворів, що розташовані один відносно одного згідно з кроком переставного механізму. Виконання в стінках напівкуль сопел у вигляді радіальних циліндричних чи конічних отворів, які почергово під'єднуються за допомогою переставного механізму до системи подавання мийного агента, дозволяє одержати на виході з сопел щільні нерозривні струмені мийного агента, які мають біля очищуваної поверхні достатньо великий швидкісний натиск для здійснення ефективного миття резервуарів. На фіг. 1 поданий загальний вигляд пристрою для миття резервуарів у розрізі, на фіг 2 вигляд А на фіг 1; на фіг. З - переріз Б-Б на фіг. 1 Пристрій для миття резервуарів складається з порожнинного сферичного тіла 1 (фіг. 1) з мийними соплами 2, осі яких розташовані в площині, що проходить через його центр, і встановленого в порожнині сферичного тіла 1 диска 3 з двома ущільнювальними кільцями 4, які утворюють зі стінками сферичного тіла 1 і диска 3 кільцевий канал 5, що перетинається під гострим кутом з площиною розташування осей мийних сопел 2. Сферичне тіло 1 виконане у вигляді з'єднаних один з одним гвинтами 6 порожнинних напівкуль 7, 8 Напівкуля 7 і диск 3 з'єднані з концентрично встановленими порожнинними валами відповідно 9 і 10. Зв'язок напівкулі 7 з валом 9 здійснений за допомогою різьбового з'єднання, а диска 3 з валом 10 - за допомогою пластини 11, яка вставлена у прорізи 12 і 13, виконані в цих деталях Вал 10 зв'язаний з приводом обертання 14 Порожнина вала 10 з'єднана з системою подавання до сопел мийного агента 15. Пристрій обладнаний переставним механізмом для періодичного повертання сферичного тіла 1 відносно диска 3. Переставний механізм виконаний у вигляді зчеплених один з одним зубчастих коліс 16, 17 (фіг. 3) і пластини 18, закріпленої всередині нерухомого стакана 19. Зубчасте колесо 16 концентрично закріплене на валі 9. а колесо 17 встановлене з можливістю взаємодії' з пластиною 18 на кронштейні 20, що закріплений на валі 10. У верхній частині напівкулі 8 (фіг. 1, 2) виконані два додаткових мийних сопла 21 Мийні сопла 2 і 21 виконані у вигляді радіальних циліндричних чи конічних (на кресленнях - циліндричні) отворів, що розташовані один від» носно одного згідно з кроком переставного механізму. Пристрій для миття резервуарів працює таким чином Пристрій підвішують чи встановлюють на тринозі всередині резервуару, вмикають привід 14 і подають в порожнину вала 10 з системи 15 мийний агент (воду, пару чи мийний розчин), який поступає в кільцевий канал 5 і з силою викидається на очищувану поверхню через два протилежно спрямовані сопла 2. Під дією сил тертя разом з валом 10 і диском 3 обертаються без проковзування вал 9 і сферичне тіло 1, внаслідок чого струмені мийного агента переміщуються по очищуваній поверхні за двома замкненими круговими лініями. В момент зачеплення зубчастого колеса 17 з пластиною 18 вал 9 разом зі сферичним тілом 1 починають повертатися відносно вала 10 і диска З, внаслідок чого ущільнювальні кільця 4 починають перекривати пару працюючих сопел 2. Ширина каналу 5, діаметр сопел 2. 21 і відстань між сусідніми соплами розраховані таким чином, що закривання однієї пари сопел відбувається одночасно з відкриванням наступної' пари, завдяки чому попереджуеться виникнення гідродинамічних ударів в момент комутації сопел. Після виходу зубчастого колеса 17 із зачеплення з пластиною 18 процес комунікації сопел 2 завершується, і вали 9, 10 разом зі сферичним тілом 1 і диском 3 знову починають обертатися з однаковою кутовою швидкістю до моменту чергового зачеплення зубчастого колеса 17 з пластиною 18. що приведе до чергового повороту сферичного тіла 1 відносно диска 3 і під'єднання до системи 15 подавання мийного агента чергової пари сопел 2. Після повороту тіла 1 відносно, диска 3 на 90 градусів за відношенням до їх взаємного положення, яке зображене на фіг. 2, до системи 15 поєднується пара сопел 21, яка очищує ділянку поверхні резервуару, незахоплювану соплами 2. В результаті струмені мийного агента переміщуються по поверхні резервуару за круговими лініями, які частково перекривають одна одну. Як мине заданий час, кощ струмені мийного агента оббіжать всю очищунаи^ поверхню декілька разів, припиняють подавання мийного агента і зупиняють привід 14. Завдяки тому, що сопла 2, 21 в стінках порожнинних напівкуль 7, 8 виконані у вигляді радіальних циліндричних Чи конічних отворів, які почергово під'єднуються за допомогою переставного механізму до системи подавання мийного агента, досягається збільшення дальності викиду його нерозривних струменів, підвищення їх швидкісного натиску і ефективність миття резервуарів. міф 34712 • 6-6 Фіг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна. 68000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
