Спосіб видобутку газу з водоносного пласту, що знаходиться під впливом гірського тиску
Номер патенту: 34722
Опубліковано: 15.03.2001
Автори: Фреюк Тарас Михайлович, Рибчин Ілля Йосипович, Гончарук Володимир Якович, Ковалко Михайло Петрович, Яценко Олег Володимирович, Чернишов Віктор Григорович, Малев Валерій Іванович, Бакай Ігор Михайлович, Немчин Олександр Федорович, Бугай Юрій Миколайович
Формула / Реферат
Спосіб видобутку газу з водоносного пласту, що знаходиться під впливом гірського тиску, який включає розкриття пласту свердловинами, закінченими в зоні, що містить воду, розчинений у воді газ, диспергований у воді вільний газ, фазу вільного газу, а також включає видобуток води під пластовим тиском, який відрізняється тим, що видобуток води ведуть циклічно, під контролем її тиску, до моменту, коли зазначений тиск досягає величини, що перевищує на 25-35 % пластовий тиск у газових свердловинах.
Текст

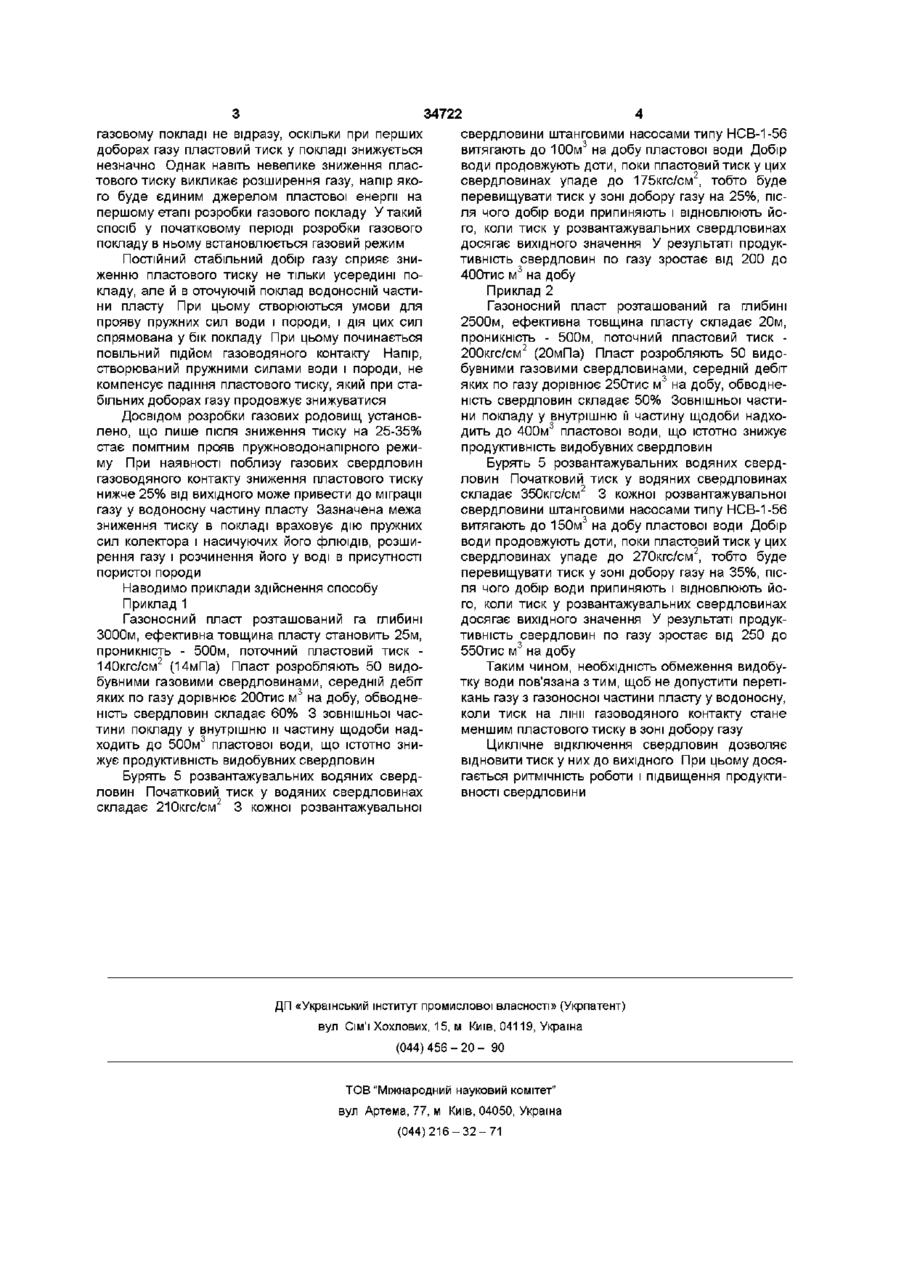

Спосіб видобутку газу з водоносного пласта, що знаходиться під впливом гірського тиску, який включає розкриття пласта свердловинами, ВІДВІД води та вивільнення газу, який відрізняється тим, що ВІДВІД води та вивільнення газу ведуть циклічно, під контролем тиску води, що відводять, до моменту, коли зазначений тиск досягає величини, що перевищує на 25-35% пластиковий тиск у газових свердловинах Винахід відноситься до нафтогазової галузі, зокрема до способів видобутку газу з обводнених газових покладів Відомий спосіб видобутку газу з обводнених газових колекторів з активним рухом контурних вод водоносного пласту, що включає добір пластової води фонтанним ліфтом через свердловини при одночасному доборі газу (Див , наприклад, патент США №4149598, кл 166-314, опубл 1979) Недоліком зазначеного способу є наявність великої КІЛЬКОСТІ залишкового газу, і це пояснюється тим, що при витягу води фонтанним ліфтом пластовий тиск в зоні добору води під дією гравітації знижується значно швидше, ніж у зоні добору газу, що приводить до прориву газу у водоносну частину пласту Відомий також спосіб видобутку газу з водоносного пласту, що знаходиться під впливом гірського тиску, який включає розкриття пласту свердловинами, закінченими в зоні, що містить воду, газ, розчинений у воді, вільний газ, диспергований у воді, і фазу вільного газу, а також видобуток води під пластовим тиском із досить високим дебітом для зменшення вибійного тиску і розширення газу для його більш вільної міграції до свердловин, де його витягають (Див патент США №4040487, кл 166-314, опубл 1979, прототип) Причиною, що перешкоджає одержанню очікуваного технічного результату, є можливість прориву газу у водоносну частину пласту Задачею, поставленою при створенні винаходу, є, у способі видобутку газу з водоносного пласту, що знаходиться під впливом гірського тиску, підвищення продуктивності видобутку шляхом усунення прориву газу у водоносну частину пласту Зазначена задача вирішується тим, що в способі видобутку газу з водоносного пласту, який знаходиться під впливом гірського тиску, що включає розкриття пласту свердловинами, закінченими в зоні, яка містить воду, розчинений у воді газ, вільний газ, диспергований у воді вільний газ і фазу вільного газу, а також видобуток води під пластовим тиском, згідно з винаходом, що видобуток води ведуть циклічно, під контролем її тиску, до моменту, коли зазначений тиск досягає величини, що перевищує на 25-35% пластовий тиск у газових свердловинах Спосіб здійснюють наступним чином Спосіб видобутку газу з водоносного пласту, що знаходиться під впливом гірського тиску, полягає в розкритті пласту свердловинами, закінченими в зоні, що містить воду, газ, розчинений у воді, вільний газ, диспергований у воді, і фазу вільного газу, а також видобуток води під пластовим тиском Видобуток води ведуть циклічно, під контролем тиску води, до моменту, коли зазначений тиск досягає величини, що перевищує на 25-35% пластовий тиск у газових свердловинах Дії пружних сил води і породи виявляються в о со 34722 газовому покладі не відразу, оскільки при перших доборах газу пластовий тиск у покладі знижується незначно Однак навіть невелике зниження пластового тиску викликає розширення газу, напір якого буде єдиним джерелом пластової енергії на першому етапі розробки газового покладу У такий спосіб у початковому періоді розробки газового покладу в ньому встановлюється газовий режим Постійний стабільний добір газу сприяє зниженню пластового тиску не тільки усередині покладу, але й в оточуючій поклад водоносній частини пласту При цьому створюються умови для прояву пружних сил води і породи, і дія цих сил спрямована у бік покладу При цьому починається повільний підйом газоводяного контакту Напір, створюваний пружними силами води і породи, не компенсує падіння пластового тиску, який при стабільних доборах газу продовжує знижуватися Досвідом розробки газових родовищ установлено, що лише після зниження тиску на 25-35% стає помітним прояв пружноводонапірного режиму При наявності поблизу газових свердловин газоводяного контакту зниження пластового тиску нижче 25% від вихідного може привести до міграції газу у водоносну частину пласту Зазначена межа зниження тиску в покладі враховує дію пружних сил колектора і насичуючих його флюїдів, розширення газу і розчинення його у воді в присутності пористої породи Наводимо приклади здійснення способу Приклад 1 Газоносний пласт розташований га глибині 3000м, ефективна товщина пласту становить 25м, проникність - 500м, поточний пластовий тиск 140кгс/см2 (14мПа) Пласт розробляють 50 видобувними газовими свердловинами, середній дебіт яких по газу дорівнює 200тис м3 на добу, обводненість свердловин складає 60% 3 зовнішньої частини покладу у внутрішню и частину щодоби надходить до 500м3 пластової води, що істотно знижує продуктивність видобувних свердловин Бурять 5 розвантажувальних водяних свердловин Початковий тиск у водяних свердловинах складає 210кгс/см2 3 кожної розвантажувальної свердловини штанговими насосами типу НСВ-1-56 витягають до 100м3 на добу пластової води Добір води продовжують доти, поки пластовий тиск у цих свердловинах упаде до 175кгс/см2, тобто буде перевищувати тиск у зоні добору газу на 25%, після чого добір води припиняють і відновлюють його, коли тиск у розвантажувальних свердловинах досягає вихідного значення У результаті продуктивність свердловин по газу зростає від 200 до 400тис м3 на добу Приклад 2 Газоносний пласт розташований га глибині 2500м, ефективна товщина пласту складає 20м, проникність - 500м, поточний пластовий тиск 200кгс/см2 (20мПа) Пласт розробляють 50 видобувними газовими свердловинами, середній дебіт яких по газу дорівнює 250тис м3 на добу, обводненість свердловин складає 50% Зовнішньої частини покладу у внутрішню її частину щодоби надходить до 400м3 пластової води, що істотно знижує продуктивність видобувних свердловин Бурять 5 розвантажувальних водяних свердловин Початковий тиск у водяних свердловинах складає 350кгс/см2 3 кожної розвантажувальної свердловини штанговими насосами типу НСВ-1-56 витягають до 150м3 на добу пластової води Добір води продовжують доти, поки пластовий тиск у цих свердловинах упаде до 270кгс/см2, тобто буде перевищувати тиск у зоні добору газу на 35%, після чого добір води припиняють і відновлюють його, коли тиск у розвантажувальних свердловинах досягає вихідного значення У результаті продуктивність свердловин по газу зростає від 250 до 550тис м3 на добу Таким чином, необхідність обмеження видобутку води пов'язана з тим, щоб не допустити перетікань газу з газоносної частини пласту у водоносну, коли тиск на лінії газоводяного контакту стане меншим пластового тиску в зоні добору газу Циклічне відключення свердловин дозволяє відновити тиск у них до вихідного При цьому досягається ритмічність роботи і підвищення продуктивності свердловини ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюA method of gas extraction from the water-bearing seam
Автори англійськоюBuhai Yurii Mykolaiovych, Honcharuk Volodymyr Yakovych, Kovalko Mykhailo Petrovych, Maliev Valerii Ivanovych, Nemchun Oleksandr Fedorovych, Rybchych Illia Yosypovych, Yatsenko Oleh volodymyrovych
Назва патенту російськоюСпособ добычи газа из водоносного пласта
Автори російськоюБугай Юрий Николаевич, Гончарук Владимир Яковлевич, Ковалко Михаил Петрович, Малев Валерий Иванович, Немчин Александр Федорович, Рыбчич Илья Иосифович, Яценко Олег Владимирович
МПК / Мітки
МПК: E21B 43/00
Мітки: гірського, газу, спосіб, впливом, видобутку, тиску, знаходиться, водоносного, пласту
