Електромагнітний екран

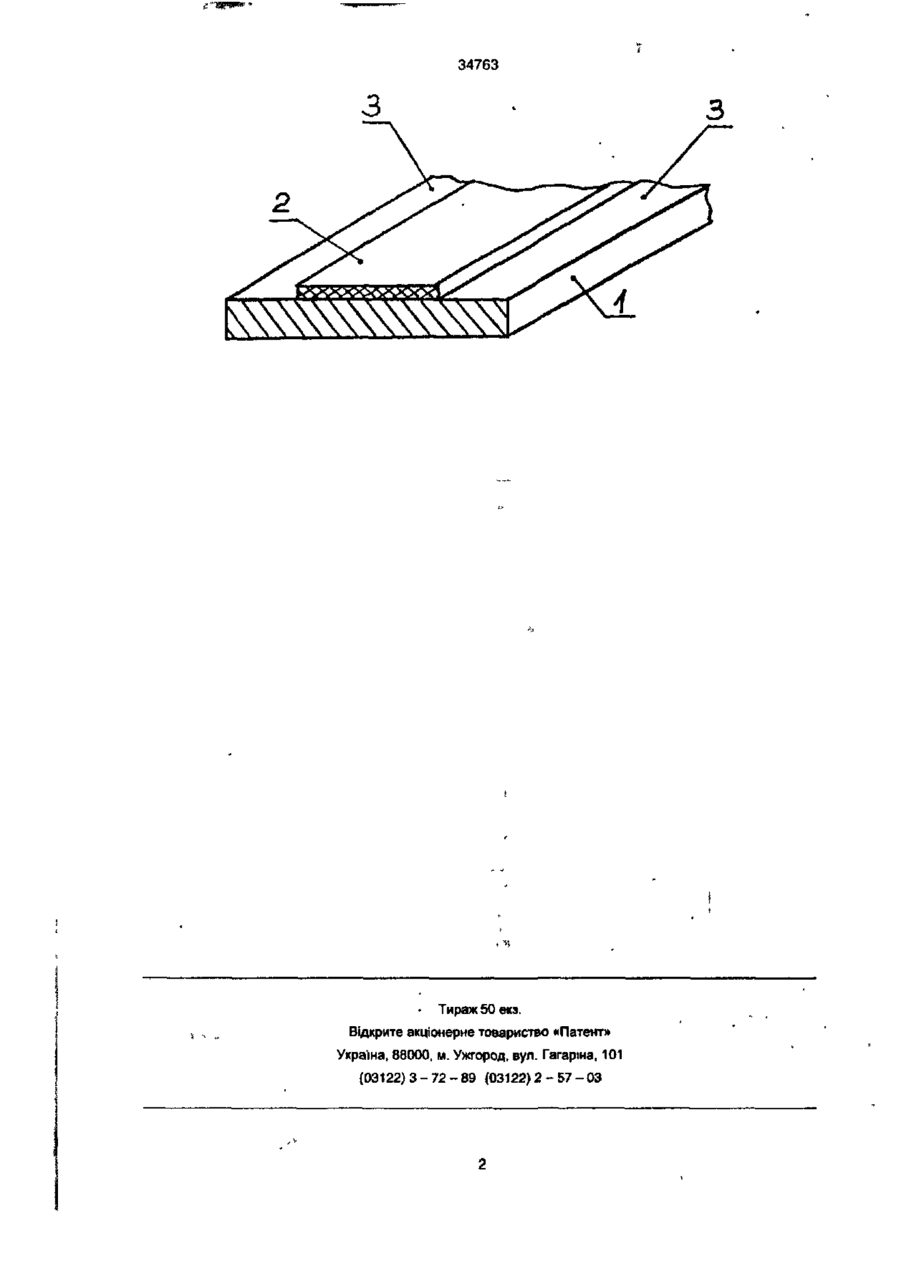

Електромагнітний екран, що містить електропровідну стрічку та нанесене на неї зміцнююче покриття, який відрізняється тим, що покриття виконане з можливістю утворення гальванічного контакту між краями поверхонь стрічки, що перекриваються, Винахід належить до галузі телекомунікаційної та комп'ютерної техніки, і може бути використаний, зокрема, для електромагнітного екранування кабелів для комп'ютерів та мереж. Відомі електромагнітні екрани, що містять алюмінієву стрічку, яка спірально намотана поверх ізольованих струмоведучих жил (див. напр., Белоруссов Н. И. и др. Электрические кабели, провода и шнуры: Справочник. М.: «Энергоатомиэдат», 1988, с. 19,361). Недоліком цих екранів є недостатня механічна міцність алюмінієво* стрічки, що приводить до ЇЇ зруйнування при згинах кабеля. Найбільш близьким за технічною суттю до запропонованого є вибраний як прототип електромагнітний екран, що містить алюмінієву стрічку з нанесеним на одну з її сторін по усій поверхні зміцнюючим покриттям з поліестеру, яка намотується спірально поверх ізольованих струмоведучих жил з перекриттям частин поверхонь витків (див. Каталог "Electronic products guide" фірми "ЗМ" (США), 1997, с. 19). Недоліком прототипу є наявність зазору між частинами поверхонь витків електропровідної стрічки, що перекриваються, з висотою, не меншою за товщину зміцнюючого покриття, та з довжиною, рівною довжині стрічки, і, як наслідок, відсутність електричного контакту між перекриваючимися витками стрічки на протязі усієї довжини стрічки, що не дозволяє забезпечити достатню ефективність екранування. В основу винаходу поставлена задача удосконалення електромагнітного екрана шляхом нового виконання зміцнюючого покриття, що забезпечило б підвищення ефективності екранування. Поставлена задача вирішується тим, що в електромагнітному екрані, який містить електроп ровідну стрічку та нанесене на неї зміцнююче покриття, останнє згідно з винаходом виконане з можливістю утворення гальванічного контакту між краями поверхонь стрічки, що перекриваються. Виконання зміцнюючого покриття з можливістю утворення гальванічного контакту між краями поверхонь стрічки призводить до утворення численної кількості зазорів зі значно меншими, у порівнянні з прототипом, розмірами як по висоті, так і по їх довжині протягом усієї' довжини стрічки, внаслідок чого підвищується ефективність екранування, при забезпеченні достатньої механічної міцності екрана. На кресленні показаний електромагнітний екран в розрізі. Електромагнітний екран містить електропровідну стрічку 1, напр. з алюмінію, із зміцнюючим покриттям 2 з діелектричного полімерного матеріалу, напр. з поліетилену, полістиролу тощо, яке нанесено на електропровідну стрічку 1, залишаючи краї 3 електропровідної стрічки 1 вільними від покриття 2. Утворення гальванічного контакту між витками спірально намотаної' поверх ізольованих струмоведучих жил електропровідної стрічки 1 за допомогою країв 3. вільних від зміцнюючого покриття 2 та зворотньою поверхнею електропровідної стрічки 1, призводить до створення радіогерметичного об'єму, який екранує струмоведучі жили за рахунок поглинання та відбиття енергії електромагнітного поля матеріалом електропровідної стрічки 1, забезпечуючи при цьому достатню механічну міцність стрічки при згинах кабеля. Для підвищення механічної міцності епектропровідної стрічки зміцнююче покриття, виконане згідно з винаходом, може бути нанесене також і на іншу сторону стрічки. со CD CO 34763 • Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 {03122)2-57-03
