Декоративна облицювальна плитка та спосіб її виготовлення

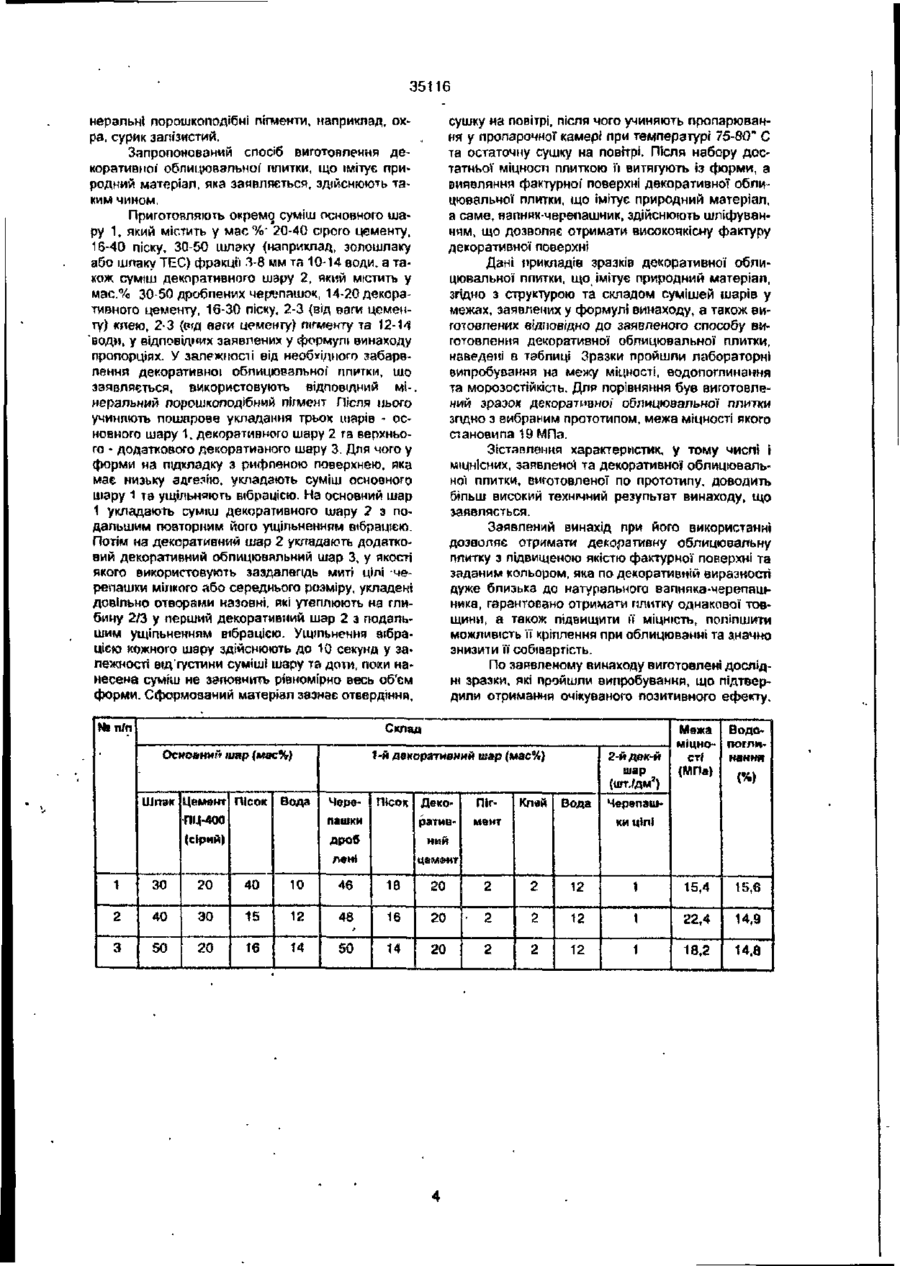

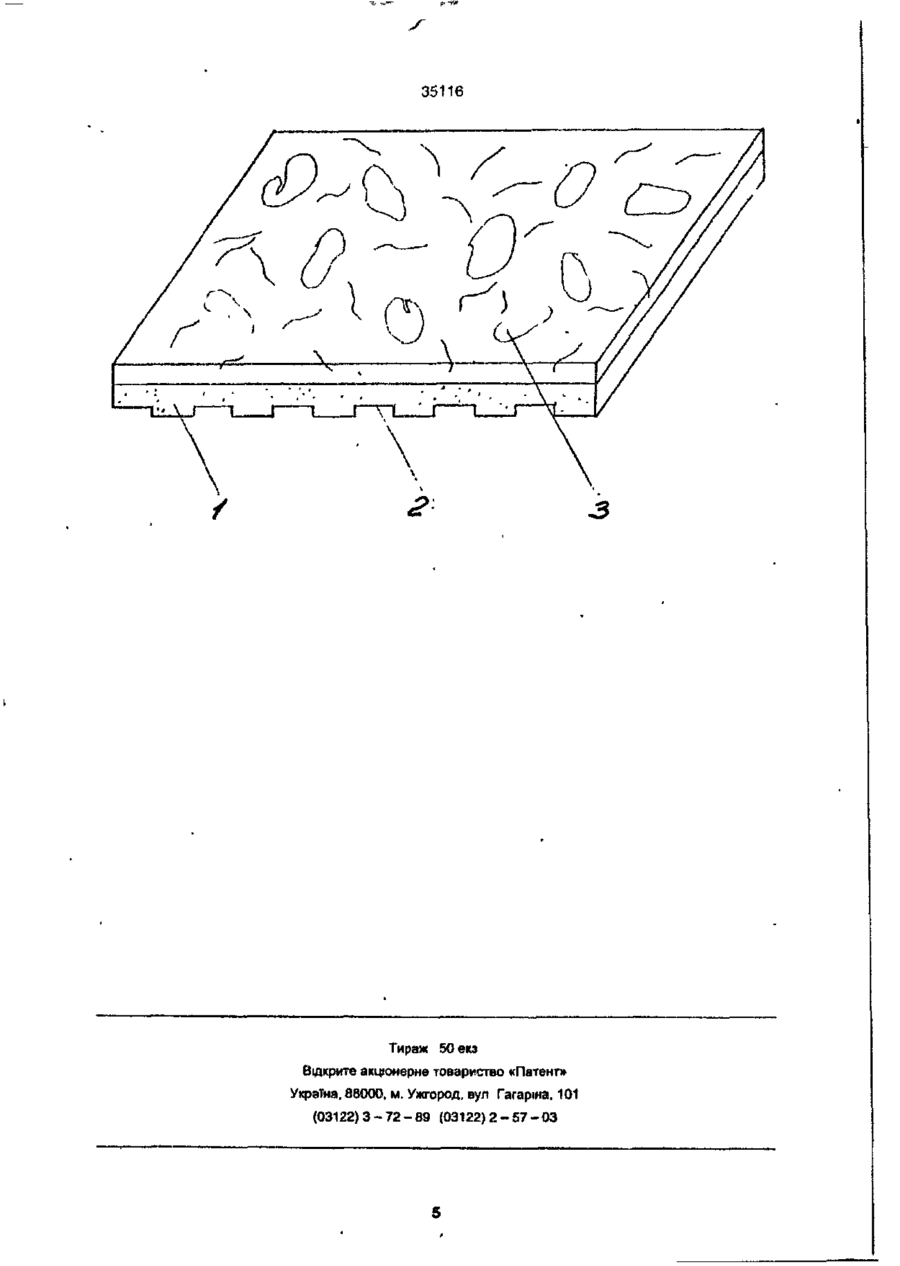

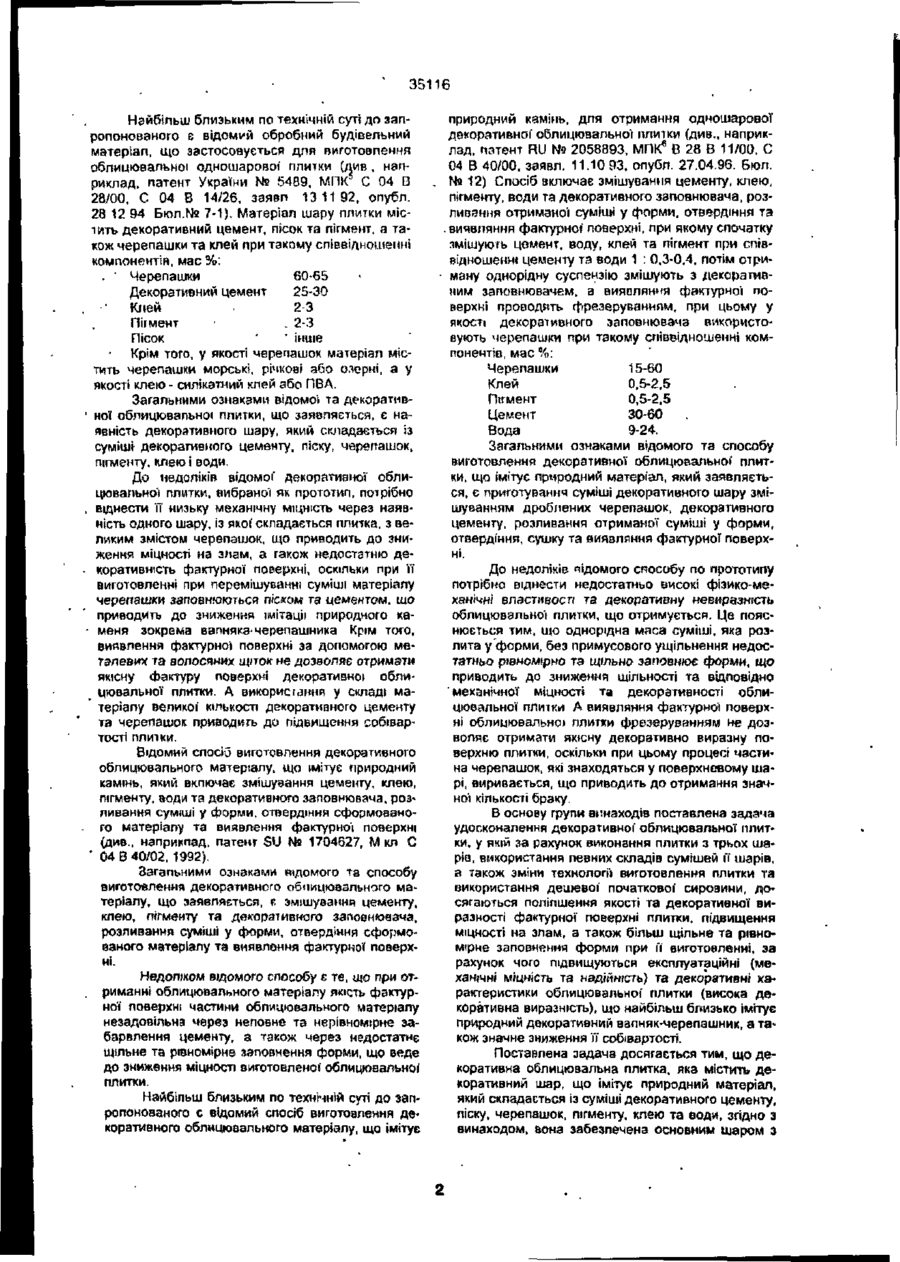

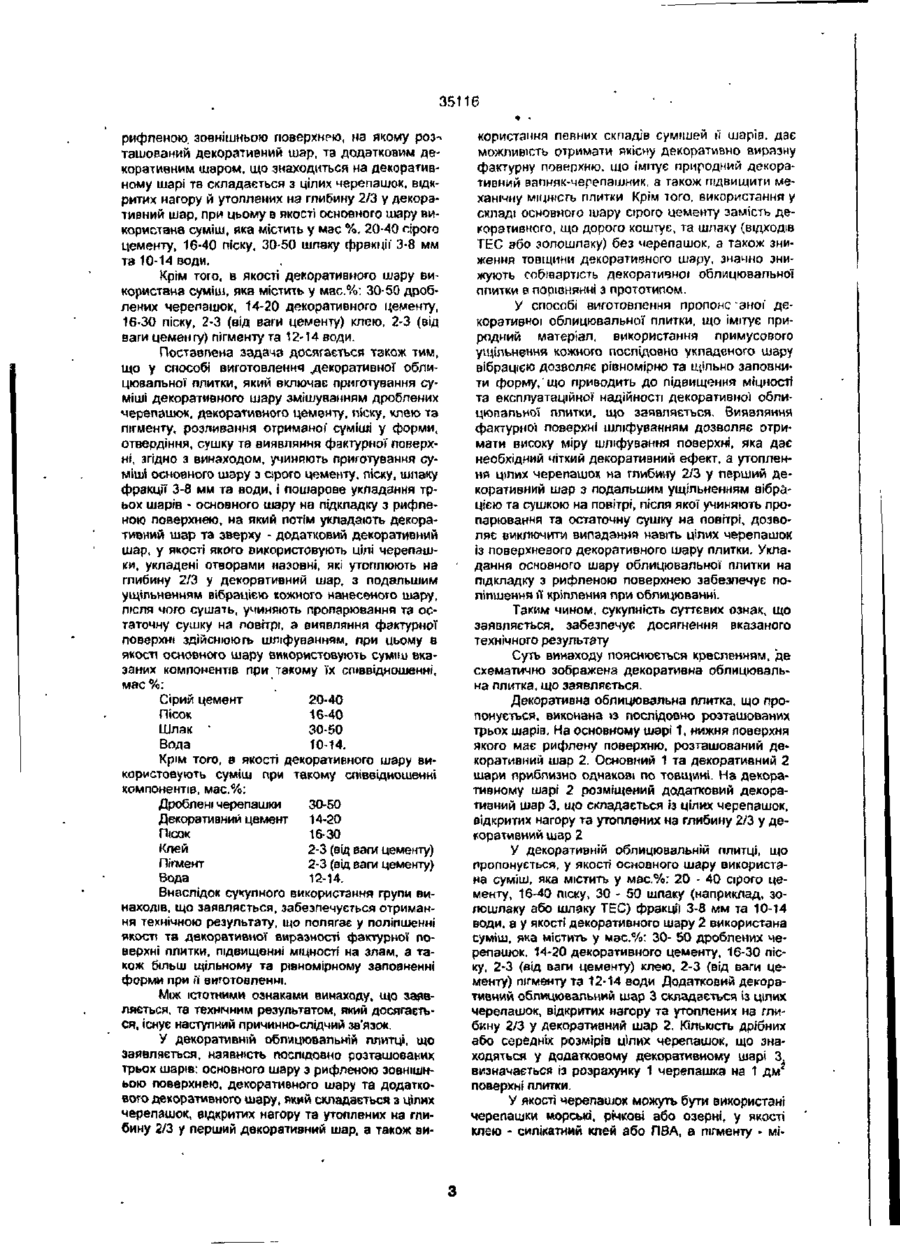

^ Декоративна облицювальна ппитха, яка містить декоративний шар, що імітує природний матеріал, який складається із суміші декоративного цементу, піску, черепашок, пігменту, клею і води, яка відрізняється тим. що вона забезпечена основним шаром з рифпеною зовнішньою поверхнею, на якому розташований декоративний шар, та додатковим декоративним шаром, що знаходиться на декоративному шарі та складається з цілих черепашок, відкритих нагору й утоплених на глибину ?/3 у декоративний шар, при цьому в якості основного шару використана суміш, яка містить у мас.%- 20 - 40 сірого цементу. 16 - 40 піску, 30 50 шлаку фракції 3 - 8 мм та 10 - 14 води. 2. Декоративна облицювальна плитка по л 1, яка відрізняється тим. що в якості декоративного шару використана суміш, яка містить у мзс,%- ЗО • 50 дроблених черепашок, 14 - 20 декоративного цементу. 16 - ЗО піску, 2 - 3 (від ваги цементу) клею, 2 - З (від ваги цементу) пігменту та 12 -14 води 3. Спосіб виготовлення декоративної облицювальної ПЛИТКИ, який включає приготування суміші декоративного шару змішуванням дроблених черепа шок, декоративного цементу, піску, клею та пігменту, розпивання суміші у форми, отвердіння, сушку і виявляння фактурної поверхні, який відрізняється тим. що додатково учиняють приготування суміші основного шару з сірого цементу, піску, шлаку фракції 3 - 8 мм і води, і пошарове укладання трьох шарів - основного шару на підкладку з рифпеною поверхнею, на який потім укладають декоративний шар і зверху - додатковий декоративний шар, у якості якого використовують цілі черепашки, укладені отворами назовні, які утеплюють на глибину 2/3 у декоративний шар, з наступним ущільненням вібрацією кожного нанесеного шару, після чого сушать, учиняють пропарювання і остаточну сушку на повітрі, а виявляння фактурної поверхні здійснюють шліфуванням, при цьому в якості основного шару використовують суміш вказаних компонентів при такому їх співвідношенні, мас.%: Сірий цемент 20-40 Пісок 16-40 Шлак 30-50 Вода 10-14. 4 Спосіб по п 3, який відрізняється тим, що в якості декоративного шару використовують суміш при такому співвідношенні компонентів, мас.%: Дроблені черепашки 30-50 Декоративний цемент 14-20 Пісок 16-30 Клей 2-3 (від ваги цементу) Пігмент 2-3 (від ваги цементу) Вода 12-14. Група винаходів відноситься до області будівельних обробних матеріалів і може бути використана для виготовлення декоративної облицювальної плитки, що імітує природний матеріал, переважно вапняк-черепашник Відомий штучний будівельний матеріал для одношарової плитки, до складу якого входить вапняк-черепашник у вигляді щебеню (див, наприклад, Р.Л. Мамлен. Бетон на карбонатном заполнителе. Ростов-на-Дону. Издательство Ростовского университета. 1967, с 97-98). Матеріал шару плитки містить цемент, щебінь о вапняка-черепашника, пісок із леї ж породи та воду при такому співвідношенні компонентів, мас.%: Цемент 10,87-16,21 Щебінь із вапняка-черепашника 50,87-41,94 •' Пісок із тієї ж породи . 29,26-28,12 Вода 8,7-13,73. Загальними ознаками відомого та винаходу, що заявляється, є наявність у складі суміші їх шарів цементу, щебеню із вапняка-черепашника, води та піску. Недоліком відомого винаходу є те, що він не придатний як обробний матеріал, особливо для облицювальної ппитки, через свої низькі декоративні та експлуатаційні властивості. Крім того, він має досить великі теплопровідність та здатність водопоглинання. (0 .і" CO ЗГ 35116 Найбільш близьким по технічній суті до запропонованого є відомий обробний будівельний матеріап, що застосовується для виготовлення облицювальної одношарової1 плитки (пив , наприклад, патент України № 5489, МПК С 04 В 28/00, С 04 В 14/26, заявп 13 1192, опубл. 28 12 94 Бюл.№ 7-1), Матеріал шару плитки містить декоративний цемент, пісок та пігмент, а також черепашки та клей при такому співвілношєині компонєитін, мас %: . ' Черепашки 60-65 Декоративний цемент 25-30 Клей . 2-3 Пігмент • . 2-3 Пісок ' ' інше Крім того, у якості черепашок матеріал містить черепашки морські, річкові або озерні, а у якості клею - силікатний клей або ПВА. Загальними ознаками відомої та декоратив1 ної облицювальної плитки, що заявляється, є наявність декоративного шару, який складається із суміші декоративного цементу, піску, черепашок, пігменту, клею і води. До недоліків відомої' декоративної облицювально) плитки, вибраної як прототип, потрібно . віднести її низьку механічну міцність через наявність одного шару, із якої' складається плитка, з великим змістом черепашок, що приводить до зниження міцності на зпам, а також недостатню декоративність фактурної поверхні, оскільки при її виготовленні при перемішуванні суміші матеріалу черепашки заповнюються піском та цементом, що приводить до зниження імітації природного ка- меня зокрема вапнякзчерепашника Крім того, виявлення фактурної поверхні за допомогою металевих та волосяних щіток не дозволяє отримати якісну фактуру поверхні декоративної облицювальної плитки. А використання у складі матеріалу великої" КІЛЬКОСТІ декоративного цементу та черепашок приводить до підвищення собівартості плитки. Відомий СПОСІО виготовлення декоративного облицювального матеріалу, що імітує природний камінь, який включає змішування цементу, клею, пігменту, йоди та декоративного заповнювача, розливання суміші у форми, отвердіння сформованого матеріалу та виявлення фактурної поверхні (див., наприклад, патент SU № 1704627, Мкл С ' 04 В 40/02. 1992). Загальними ознаками відомого та способу виготовлення декоративного обпицюеального матеріалу, що заявляється, к змішування цементу, клею, пігменту та декоративного заповнювача, розливання суміші у форми, отвердіння сформованого матеріалу та виявлення фактурної поверхні. Недоліком відомого способу с те, що при от. риманні облицювального матеріалу якість фактурної поверхні частини облицювального матеріалу незадовільна через неповне та нерівномірне забарвлення цементу, а також через недостатнє щільне та рівномірне заповнення форми, що веде до зниження міцності виготовленої' облицювальної плитки. Найбільш близьким по технічній суті до запропонованого с відомий спосіб виготовлення декоративного облицювального матеріалу, що імітує природний камінь, для отримання одношарової декоративної облицювальної плитки (див., наприклад, патент RU № 2058893. МПК6 В 28 В 11/00. С 04 В 40/00. заявл. 11.10 93, опубл. 27.04.96. Бюл. № 12) Спосіб включає змішування цементу, клею, пігменту, води та декоративного заповнювача, розливяння отриманої суміші у форми, отвердіння та . виявляння фактурної поверхні, при якому спочатку змішують цемент, воду, клей та пігмент при співвідношенні цементу та води 1 : 0,3-0,4. потім отри• ману однорідну суспензію змішують з декоративним заповнювачем, а вияпллння фактурної поверхні проводять фрезеруванням, при цьому у якості декоративного заповнювача використовують черепашки при такому співвідношенні компонентів, мас %: Черепашки 15-60 Клей 0,5-2.5 Пігмент 0,5-2,5 Цемент 30-60 Вода 9-24. Загальними ознаками відомого та способу виготовлення декоративної облицювальної плитки, що імітує природний матеріал, який заявляється, є приготування суміші декоративного шару змішуванням дроблених черепашок, декоративного цементу, розливання отриманої суміші у форми, отвердіння, сушку та виявляння фактурної поверхні. До недоліків відомого способу по прототипу потрібно віднести недостатньо високі фізико-механічні властивості та декоративну невиразність облицювальної плитки, що отримується. Це пояснюється тим, що однорідна маса суміші, яка розлита у "форми, без примусового ущільнення недостатньо рівномірно та щіпьно заповнює форми, що приводить до зниження щільності та відповідно механічної міцності та декоративності облицювальної плитки А виявляння фактурної поверхні облицювальної плитки фрезеруванням не дозволяє отримати якісну декоративно виразну поверхню плитки, оскільки при цьому процесі частина черепашок, які знаходяться у поверхневому шарі, виривається, що приводить до отримання значної кількості браку. В основу групи винаходів поставлена задача удосконалення декоративної' облицювальної плитки, у якій за рахунок виконання плитки з трьох шарів, використання певних складів сумішей її шарів, а також зміни технології виготовлення плитки та використання дешевої початкової" сировини, досягаються поліпшення якості та декоративної виразності фактурної поверхні плитки, підвищення міцності на злам, а також більш щільне та рівномірне заповнення форми при її виготовленні, за рахунок чого підвищуються експлуатаційні (механічні міцність та надійність) та декоративні характеристики облицювальної плитки (висока декоративна виразність), що найбільш близько імітує природний декоративний вапняк-черепашник, а також значне зниження її собівартості. Поставлена задача досягається тим, що декоративна облицювальна плитка, яка містить декоративний шар, що імітує природний матеріап, який складається із суміші декоративного цементу, піску, черепашок, пігменту, клею та води, згідно з винаходом, вона забезпечена основним шаром з 35116 рифленою, зовнішньою поверхнрю, на якому розташований декоративний шар, та додатковим декоративним шаром, що знаходиться на декоративному шарі та складається з цілих черепашок, відкритих нагору й утоплених на глибину 2/3 у декоративний шар, при цьому в якості основного шару використана суміш, яка містить у мас %. 20-40 сірого цементу, 16-40 піску, 30-50 шлаку фракції 3-8 мм та 10-14 води. Крім того, в якості декоративного шару використана суміш, яка містить у мас.%: 30-50 дроблених черепашок, 14-20 декоративного цементу, 16-30 піску, 2-3 (від ваги цементу) клею, 2-3 (від ваги цемемгу) пігменту та 12-14 води. Поставлена задача досягається також тим, що у способі виготовленню декоративної облицювальної плитки, який включає приготування суміші декоративного шару змішуванням дроблених черепашок, декоративного цементу, піску, клею та пігменту, розпивання отриманої суміші у форми, отвердіння, сушку та виявляння фактурної поверхні, згідно з винаходом, учиняють приготування суміші основного шару з сірого цементу, піску, шлаку фракції 3-8 мм та води, і пошарове укладання трьох шарів - основного шару на підкладку з рифленою поверхнею, на який потім укладають декоративний шар та зверху - додатковий декоративний шар, у якості якого використовують цілі черепашки, укладені отворами назовні, які утоплюють на глибину 2/3 у декоративний шар, з подальшим ущільненням вібрацією кожного нанесеного шару, після чого сушать, учиняють пропарювання тз остаточну сушку на повітрі, а виявляння фактурної поверхні здійснюють шліфуванням, при цьому в якості основного шару використовують суміш вказаних компонентів при такому їх співвідношенні, мас%: Сірий цемент 20-40 Пісок 16-40 Шлак ' 30-50 Вода 10-14. Крім того, в якості декоративного шару використовують суміш при такому співвідношенні компонентів, мас.%: Дроблені черепашки 30-50 Декоративний цемент 14-20 Пісок 16-30 Клей 2-3 (від ваги цементу) Пігмент 2-3 (від ваги цементу) Вода 12-14. Внаслідок сукупного використання групи винаходів, що заявляється, забезпечується отримання технічною результату, що полягає у поліпшенні якості та декоративної виразності фактурної поверхні плитки, підвищенні міцності на злам, а також більш щільному та рівномірному заповненні форми при її виготовленні. Між ІСТОТНИМИ ознаками винаходу, що заявляється, та технічним результатом, який досягається, існує наступний причинно-слідчий зв'язок. У декоративній облицювальній плитці, що заявляється, наявність послідовно розташованих трьох шарів: основного шару з рифленою зовнішньою поверхнею, декоративного шару та додаткового декоративного шару, який складається з цілих черепашок, відкритих нагору та утоплених на глибину 2/3 у перший декоративний шар, а також ви користання певних скпадів сумішей її шарів, дає можливість отримати якісну декоративно виразну фактурну поверхню, що Імітує природний декоративний вапняк-черепашник. а також підвищити механічну мгцнісгь плитки Крім того, використання у складі основного шару сірого цементу замість декоративного, що дорого коштує, та шлаку (ВІДХОДІВ ТЕС або золошлаку) без черепашок, а також зниження товщини декоративного шару, значно знижують собівартість декоративної облицювальної плитки в порівнянні з прототипом. У способі виготовлення пропонс аної декоративної облицювальної плитки, що імітує природний матеріал, використання примусового ущільнення кожного послідовно укладеного шару вібрацією дозволяє рівномірно та щільно заповнити форму,'що приводить до підвищення міцності та експлуатаційної надійності декоративної облицювальної плитки, що заявляється. Виявляння фактурної поверхні шліфуванням дозволяє отримати високу міру шліфування поверхні, яка дає необхідний чіткий декоративний ефект, а утоплення цілих черепашок на глибину 2/3 у перший декоративний шар з подальшим ущільненням вібрацією та сушкою на повітрі, після якої учиняють пропарювання та остаточну сушку на повітрі, дозволяє виключити випадання навіть цілих черепашок Із поверхневого декоративного шару плитки. Укла• дання основного шару облицювальної плитки на підкладку з рифленою поверхнею забезпечує поліпшення » кріплення при облицюванні. Таким чином, сукупність суттєвих ознак, що заявляється, забезпечує досягнення вказаного технічного результату Суть винаходу пояснюється кресленням, де схематично зображена декоративна облицювальна плитка, що заявляється. Декоративна облицювальна плитка, що пропонується, виконана із послідовно розташованих трьох шарів. На основному шарі 1, нижня поверхня якого має рифлену поверхню, розташований декоративний шар 2. Основний 1 та декоративний 2 шари приблизно однакові по товщині. На декоративному шарі 2 розміщений додатковий декоративний шар 3, що складається Із цілих черепашок, відкритих нагору та утоплених на глибину 2/3 у декоративний шар 2 У декоративній облицювальній плитці, що пропонується, у якості основного шару використана суміш, яка містить у мас.%: 20 - 40 сірого цементу, 16-40 піску, 30 - 50 шпаку (наприклад, золошлаку або шлаку ТЕС) фракції 3-3 мм та 10-14 води, а у якості декоративного шару 2 використана суміш, яка містить у мэс.%: 30- 50 дроблених черепашок, 14-20 декоративного цементу, 16-30 піску, 2-3 (від ваги цементу) клею. 2-3 (від ваги цементу) пігменту та 12-14 зоди Додатковий декоративний облицювальний шар 3 складається із цілих черепашок, відкритих нагору та утоплених на глибину 2/3 у декоративний шар 2. Кількість дрібних або середніх розмірів цілих черепашок, що знаходяться у додатковому декоративному шарі З, визначається із розрахунку 1 черепашка на 1 дм поверхні плитки. У якості черепашок можуть бути використані черепашки морські, річкові або озерні, у якості клею - силікатний клей або ПВА, а пігменту - мі 35116 неральні порошкоподібні пігменти, наприклад, охра, сурик залізистий. Запропонований спосіб виготовлення декоративної облицювальної плитки, що імітує природний матеріал, яка заявляється, здійснюють таким чином. Приготовляють окремо суміш основного шару 1, який містить у мас%' 20-40 сірого цементу, 16-40 піску, 3Q-50 шлаку (наприклад, золошлаку або шпаку ТЕС) фракції 3-8 мм та 10-14 води, а також суміш декоративного шару 2, який містить у мас.% 30-50 дроблених черг-пашок, 14-20 декоративного цементу, 16-30 піску, 2-3 (від ваги цементу) клею, 2-3 {Р(Д ваги цеменгу) пігменту та 12-М "води, у відповідних заявлених у формулі винаходу пропорціях. У залежності від необхідного забарвлення декоративної облицювальної плитки, шо заявляється, використовують відповідний мі-, неральний порошкоподібний пігмент Піспя цього учинпють пошарове укладання трьох шарів - основного шару 1, декоративного шару 2 га верхнього - додаткового декоратионого шару 3. Для чого у форми на підкладку з рифленою поверхнею, яка має низьку адгезію, укладають суміш основного шару 1 та ущільняють вібрацією. На основний шар 1 укладають суміш декоративного шару 2 з подальшим повторним його ущільненням вібрацією. Потім на декоративним шар 2 укладають додатковий декоративний облицювальний шар 3, у якості якого використовують заздалегідь миті цілі черепашки мілкого або середнього розміру, укладені довільно отворами назовні, які утеплюють на глибину 2/3 у перший декоративний шар 2 з подальшим ущільненням вібрацією. Ущільнення вібрацією кожного шару здійснюють до 10 секунд у залежності від"густини суміші шару та до™, поки нанесена суміш не заповнить рівномірно весь об'єм форми. Сформований матеріал зазнає отвердіння, № п/п сушку на повітрі, після чого учиняють пропарювання у пропарочної камері при температурі 75-80" С та остаточну сушку на повітрі. Після набору достатньої міцності плиткою її витягують із форми, а виявляння фактурної поверхні декоративної облицювальної плитки, що Імітує природний матеріал, а саме, вапняк-черепашник, здійснюють шліфуванням, що дозволяє отримати високоякісну фактуру декоративної поверхні Дані прикладів зразків декоративної облицювальної плитки, що імітує природний матеріал, згідно з структурою та складом сумішей шарів у межах, заявлених у формулі винаходу, а також виготовлених відповідно до заявленого способу виготовлення декоративної облицювальної плитки, наведені о таблиці Зразки пройшли лабораторні випробування на межу міцності, водопоглинання та морозостійкість. Для порівняння був виготовлений зразок декоративної" облицювальної плитки згідно з вибраним прототипом, межа міцності якого становила 19 МПа. Зіставлення характеристик, у тому числі і міцнісних, заявленої та декоративної облицювальної плитки, виготовленої по прототипу, доводить більш високий технічний результат винаходу, що заявляється. Заявлений винахід при його використанні дозволяє отримати декоративну облицювальну плитку з підвищеною якістю фактурної поверхні та заданим кольором, яка по декоративній виразності дуже близька до натурального вапняка-черепашиика, гарантовано отримати плитку однакової товщини, а також підвищити її міцність, поліпшити можливість її кріплення при облицюванні та значно знизити її собівартість. По заявленому винаходу виготовлені дослідні зразки, які пройшли випробування, що підтвердили отримання очікуваного позитивного ефекту. Склад Основний шар (мэс%) Шпак Цемент ПІСОК Водя Межа 1-й декоративний шар (мас%) Чере Пісок Деко ПЦ-400 пашки (сірий) дроб КлвЙ Вода (МПа) Водопоглинання (%) Черепаш ний Лвні Піг ратив 2-й дек-й шар (шт./дм') МІЦНОСТІ цем&нт 1 ЗО 20 40 10 46 1в 20 2 40 ЗО 15 12 48 16 20 3 50 20 16 14 50 14 20 мент ки ЦІЛІ 2 • 2 12 1 15,4 15,6 2 2 12 \ 22,4 14,9 2 2 12 1 18,2 14,8 W-' If "Y/e 35116 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул Ґагаріна. 101 (03122)3-72-89 (03122)2-57-03 \
