Превентор для свердловини, пробуреної в забрудненому середовищі

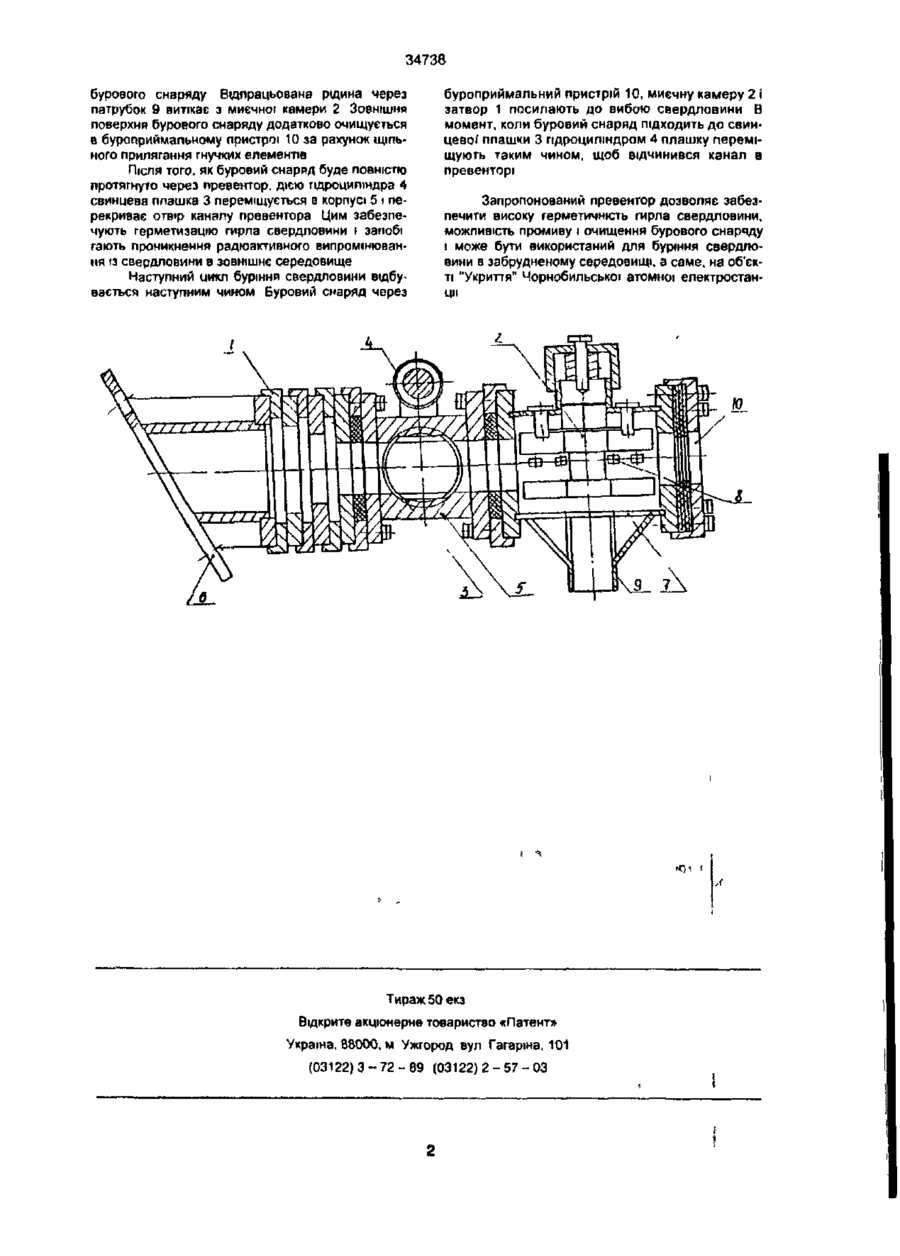

Превентор для свердловини, пробуреної в забрудненому середовищі, що складається з корпуса, яким з'єднують з гирлом свердловини, плашок, встановлених з можливістю переміщення всередині, кришок і гідроциліндра, що відрізняється тим. що він має миєчну камеру з брудознімальним пристроєм, а плашка виконана у вигляді свинцевого циліндра з можливістю переміщення в циліндричних напрямних, вісі яких співпадають з віссю свердловини Винахід відноситься до буріння в забрудненому середовищі Відомий превентор універсальний ПУГ, що складається з корпуса, кришки, плунжера, розпірного циліндра і гумового ущільнювача Превентор працює наступним чином зовнішня поверхня плунжера і східчаста внутрішня поверхня корпуса утворюють дві гідравлічні камери нижню - запірну для закриття превентора > верхню - розпірну для його відкриття /Справочник инженера по бурению. Т 1. Под ред В И Мицкевича, И. А. СидороваМ.. Недра. 1973, с, 500-502/. Розглянутий превентор не забезпечує повної' герметизації гирла свердловини зважаючи на ненадійність гумового покриття і не забезпечує промивання інструменту через відсутність миєчної камери Найбільш близьким є плашечн'-'й превентор ПГ-230. що складається з корпуса, всередині якого переміщуються плашки з гумовим ущільнювачем, і кришок /там же. С 502-504/-прототип. Робота превентора - переміщення плашок для його відкриття-закриття здійснюється поршнем гідроциліндра, або вручну Означений лревентор має ряд конструктивних І експлуатаційних недоліків, а саме недосконалість механізму плашок та неможливість промиву інструменту. В основу винаходу поставлена задача забезпечити підвищення герметичності гирла свердловини, можливість лромиву І очищення бурового снаряду за рахунок зміни конструкції превентора шляхом введення в неї додаткових елементів. Для рішення означеної задачі пропонується превентор для свердловини, пробуреної в забруд неному середовищі, що складається з корпуса, який з'єднується з гирлом свердловини, плашок, встановлених з можливістю переміщення всередині, кришок і гідроциліндра. Новим є те. що превентор має миєчну камеру з брудознімальним пристроєм, а плашка виконана у вигляді свинцевого циліндра з можливістю переміщення в циліндричних напрямних, вісі яких співпадають з віссю свердловини Суттєвість винаходу зображена на кресленні загального вигляду превентора Превентор складається з двох основних вузлів: платкового затвору 1 і миєчної камери 2 Плашковий затвор складається з циліндричної свинцевої плашки 3. гідроциліндра 4. корпусу 5, фланця, який з'єднує превентор з гирлом свердловини 6. Камера миєчна 2 складається із: зварного корпусу 7 з двома колекторами 8 для подачі промивально) рідини і патрубка 9 для відводу рідини. На миєчній камері закріплений захисний брудознімальний пристрій 10 з гнучкими елементами. Превентор призначається для розміщення в ньому бурового снаряда при бурінні, а також для перекриття гирла свердловини після витягнення снаряда із свердловини Превентор працює наступним чином. Після завершення процесу буріння свердловини буровий снаряд, який знаходиться всередині превентора, витягують через порожнину превентора. При цьому циліндрична свинцева плашка 3 не перекриває отвору каналу превентора. В миєчну камеру 2 через колектори 8 нагнітають промивальну рідину, яка знімає бруд з зовнішніх поверхонь CD CO CO 34738 бурового снаряду Відпрацьована рідина через патрубок 9 витікає з миєчної камери 2 Зовнішня поверхня бурового снаряду додатково очищується в буроприймапьному пристрої 10 за рахунок щільного прилягання гнучких елементів Після ТОГО, ЯК буровий снаряд буде повністю протягнуто через превентор, дією гідроциліндра Л свинцева плашка 3 переміщується в корпусі 51 перекриває отвір каналу превентора Цим забезпечують герметизацію гирла свердловини і запобі гають проникнення радіоактивного випромінювання із свердловини в зовнішнє середовище Наступний цикл буріння свердловини відбувається наступним чином Буровий снаряд через буроприймапьний пристрій 10, миєчну камеру 2 І затвор 1 посилають до вибою свердловини В момент, коли буровий снаряд підходить до свинцевої плашки 3 гідроциліндром 4 плашку переміщують таким чином, щоб відчинився канал в превенторі Запропонований превентор дозволяє забезпечити високу герметичність гирла свердловини, можливість промиву і очищення бурового снаряду і може бути використаний для буріння свердловини в забрудненому середовищі, а саме, на об'єкті "Укриття" Чорнобильської атомної електростанції Ю Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
