Ізолятор натяжний для електромереж електричного транспорту

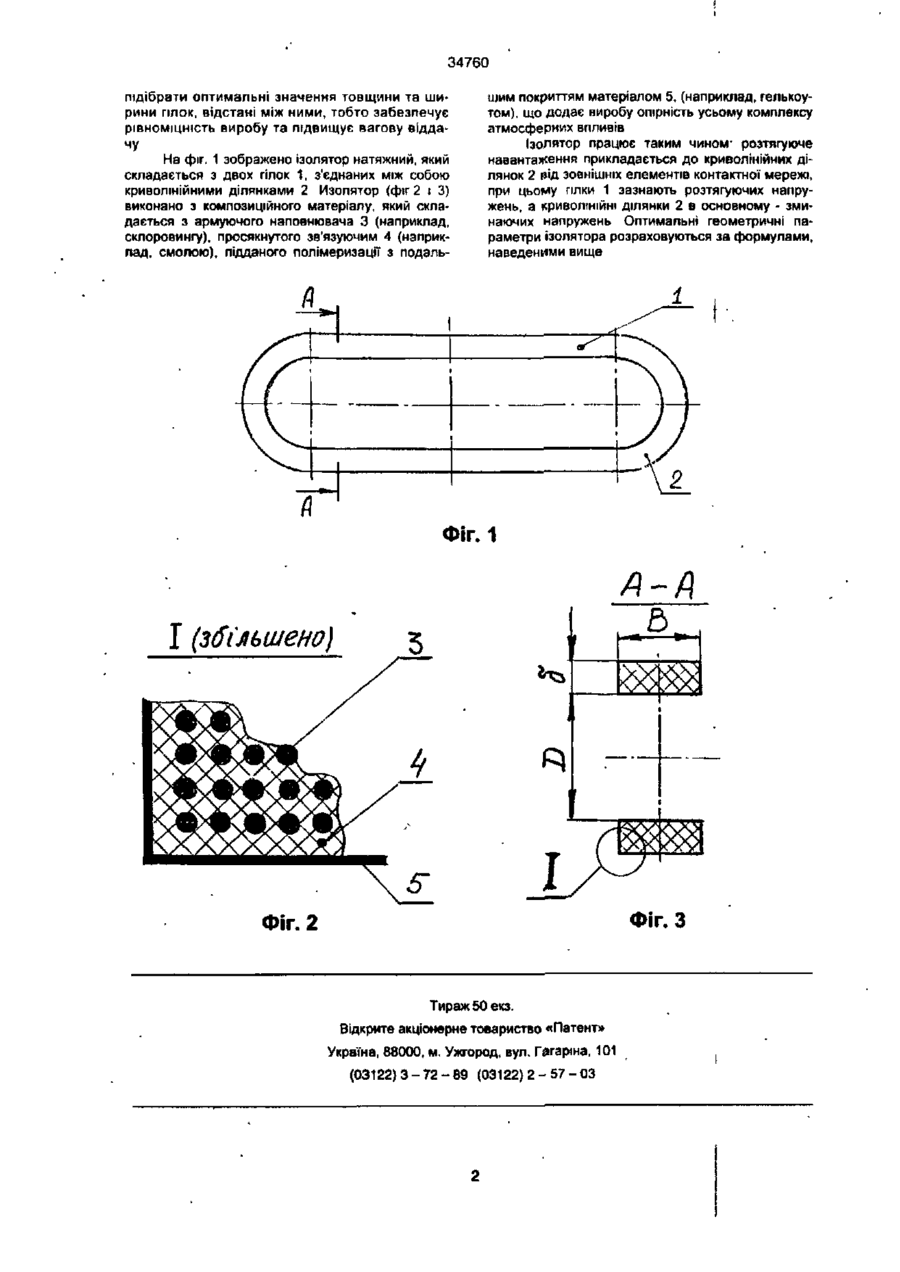

Ізолятор натяжний для електромереж електричного транспорту замкненої петлеподібної форми, виготовлений з композиційного матеріалу, що складається з двох гілок, з'єднаних криволінійними ділянками, який відрізняється тим, що геометричні параметри ізолятора розраховуються за формулами: Винахід стосується електротехніки і може використовуватися як ізолятор контактної мережі міського транспорту /тролейбуси, трамваї/. Відомий Ізолятор, який містить дерев'яну пластину з вушками /ГОСТ 23476-79/, має низький термін служби, має значну масу, що зумовлено його низькою механічною та електричною міцністю, особливо в умовах інтенсивного забруднення. Найближчим за технічною суттю до заявлю•ваного є ізолятор контактної мережі, виконаний у вигляді стрижнеподібного О-образного замкненого довгастого контура, виготовленого з скловолокнистих ниток, який містить епоксидне в'яжуче /патент Росії № 2106267, МКВ 6 В60М 1/16, Н01В 17/02 від 10.03.98р./ Недоліком цього Ізолятора є нерівноМІЦНІСТЬ, тобто низька вагова віддача /відношення неруйнівного навантаження до маси виробу/. В основу винаходу поставлено завдання підвищити вагову віддачу, та забезпечити рівноміцність за рахунок оптимізації геометричних параметрів ізоляторів, що спричинить до зниження маси, зменшення витрат матеріалів, енергії та трудовитрат. Поставлене завдання вирішується тим, що ізолятор натяжний для електромереж електричного транспорту виконано з композиційного матеріалу, він має петлеподібну форму; і складається з 2 5 =К D та В 6= Р f 2а де а - руйнівне напруження при розтягненні, а армуючий наповнювач орієнтовано відповідна до навантажень, що сприймається ізолятором, 5-товщина гілки, D - відстань між гілками, В - ширина гілки, К - комплексний коефіцієнт, що враховує особливості роботи власне матеріалу в даному конкретному виробі і який залежить від- варіації армуючих компонентів (армуючий наповнювач - в'яжуче), розмірів, форми і точності прилягаючих до них елементів, що передають зовнішнє навантаження на виріб, заданого терміну служби (тобто за урахуванням змін міцнісних характеристик у часі), Р - максимально допустиме розтягальне зусилля,, f - коефіцієнт запасу міцності. двох гілок, з'єднаних криволінійними ділянками; відповідно до винаходу, геометричні параметри гілок ізолятора розраховуються за формулами: 2 5 = К та В 8 = Р t 2а де 5 - товщина гілки; D - відстань між гілками; В - ширина гілки; К - комлексний коефіцієнт, що враховує особливості роботи власне матеріалу в даному конкретному виробі і що залежить від: поєднання армуючий наповнювач - в'яжуче; розмірів, форми і точності прилягаючих до них елементів, яю передають зовнішнє навантаження на виріб; заданого терміну служби (тобто враховано зміни міцнісних характеристик у часі); Р - максимально допустиме розтягуюче зусилля, f - коефіцієнт запасу міцності, о - руйнівне напруження при розтягненні (армуючий наповнювач орієнтовано відповідно до навантажень, що сприймається ізолятором). Саме розрахунок геометричних параметрів за вищенаведеними формулами і дозволяє CO N.
