Пристрій електроживлення змінного струму

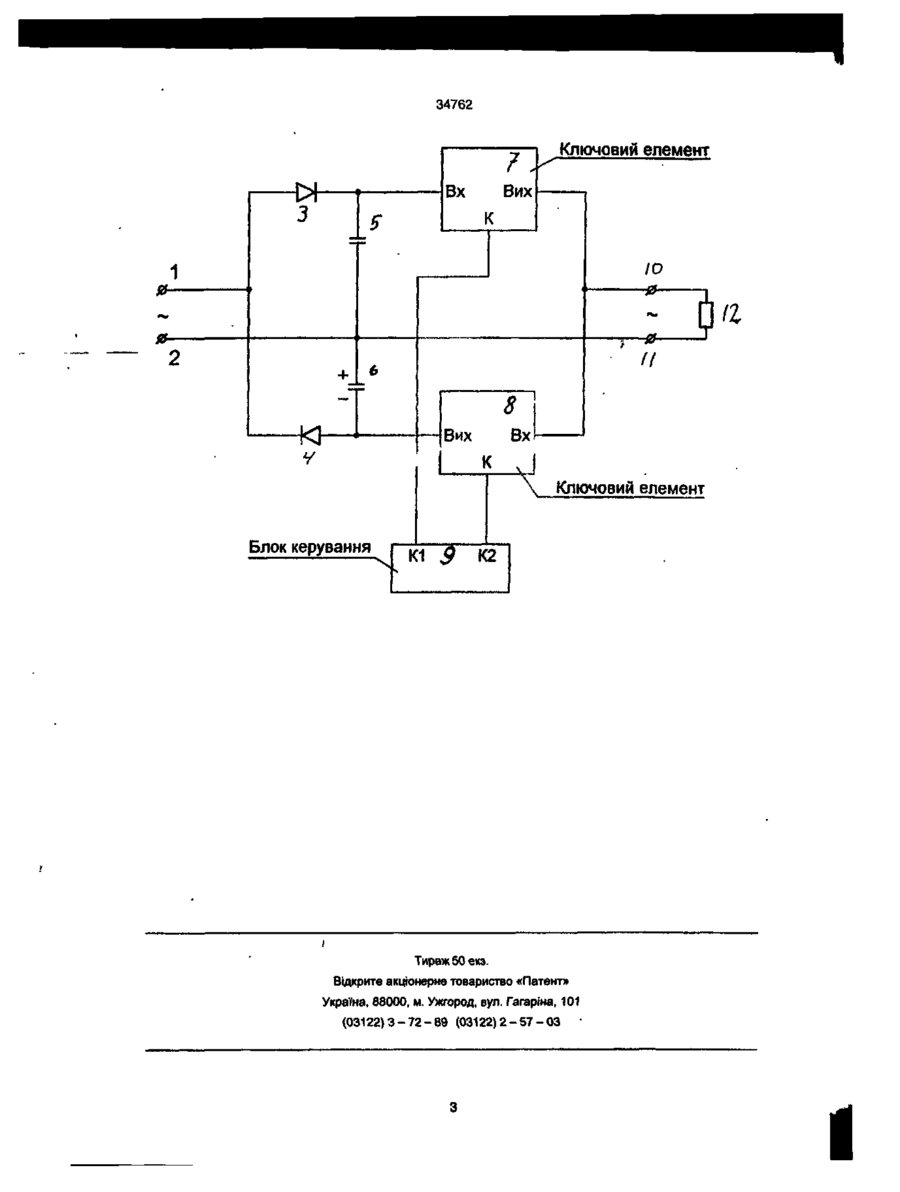

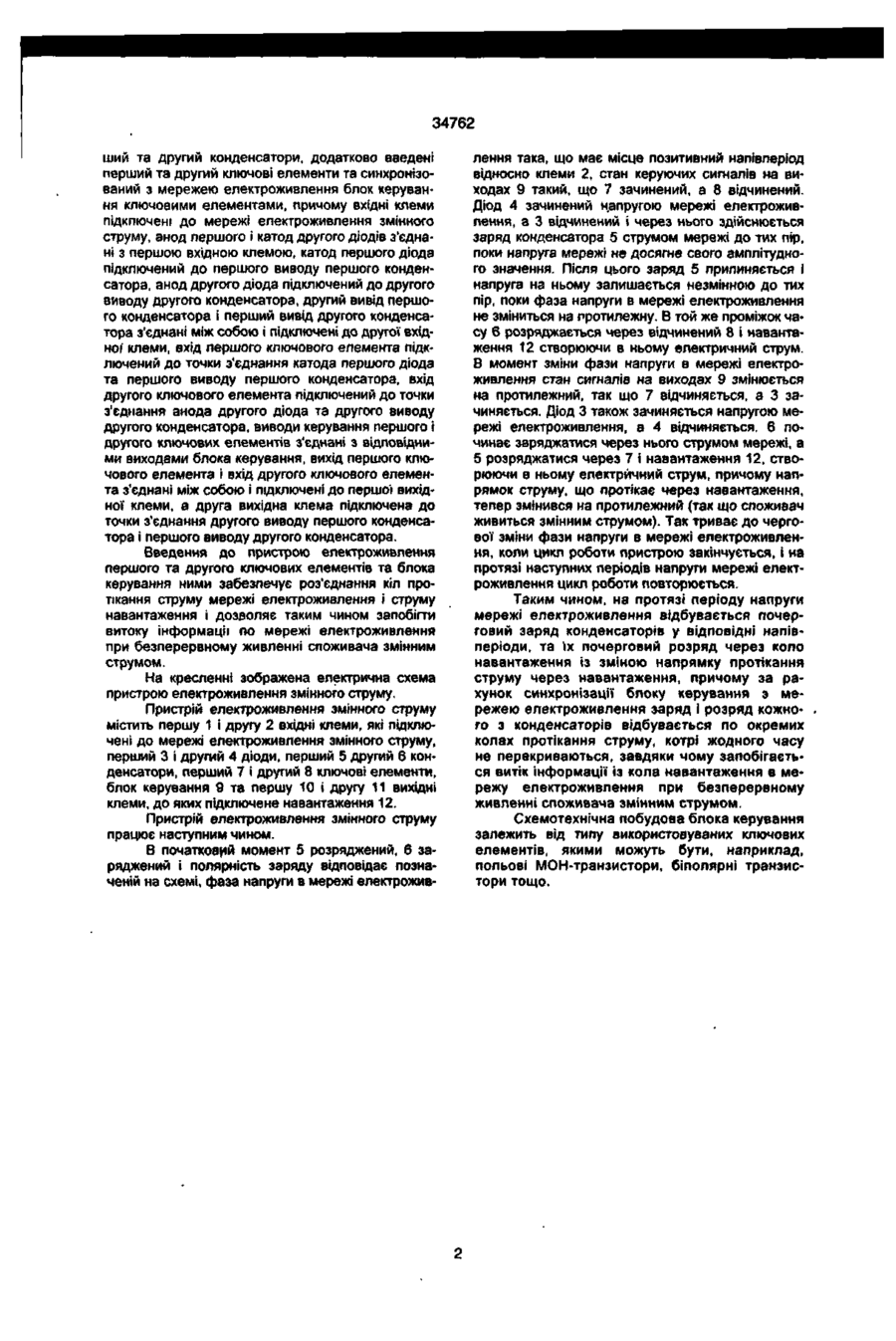

Пристрій електроживлення змінного струму, що містить першу та другу вхідні клеми, перший та другий діоди, перший та другий конденсатори, який відрізняється тим, що до нього введені перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єдна ні з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора, анод другого діода підключений до другого виводу другого конденсатора, другий вивід першого конденсатора і перший вивід другого конденсатора з'єднані між собою і підключені до друго» вхідної клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання анода другого діода та другого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідними виходами блока керування, вихід першого ключового елемента і вхід другого ключового елемента з'єднані між собою і підключені до першої вихідної" клеми, а друга вихідна клема підключена до точки з'єднання другого виводу першого конденсатора і першого виводу другого конденсатора. Винахід належить до галузі електроживлення і може бути використаний для живлення змінним струмом радіотехнічної та електронно-обчислювальної апаратури, зокрема, для запобігання витоку інформації по мережі електроживлення. Відомі пристрої електроживлення, що містять дві електричні машини -двигун змінного струму та генератор змінного струму (див., напр., Белопольский И.И. Источники питания радиоустройств. - М., "Энергия", 1971, стр. 175), вали яких механічно зв'язані, причому двигун підключений до мережі електроживлення, а генератор до електричного навантаження (споживача електроенергії). В таких пристроях коло протікання струму навантаження і коло мережі електроживлення повністю роз'єднані, що не дає можливості витоку інформації по мережі. Недоліком таких пристроїв є наявність рухомих частин, великі габарити та маса, низький коефіцієнт корисної дії. Найбільш близьким за технічною суттю до заявленого є вибраний як прототип пристрій електроживлення (див., напр., Ленк Дж. Электронные схемы. Практическое руководство. Пер. с англ. • М., "Мир", 1985, стр. 98, рис. 3.8), що містить першу і другу вхідні клеми, перший і другий діоди, перший і другий конденсатори, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єднані з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора, анод другого діода підключений до другого виводу другого конденсатора, а другий вивід першого конденсатора і перший вивід другого конденсатора з'єднані між собою і підключені до другої вхідної клеми. Такий пристрій не містить рухомих частин, може мати невеликі габарити та масу і високий коефіцієнт корисної дії. Недоліком прототипу є те, що він не запобігає витоку інформації по мережі електроживлення, оскільки під час роботи пристрою коло струму навантаження перекривається з колом струму мережі електроживлення. В основу винаходу поставлена задача запобігти витоку інформації по мережі електроживлення при безперервному живленні споживача змінним струмом шляхом введення до пристрою нових елементів для роз'єднання кіл протікання струму мережі електроживлення і струму навантаження. Поставлена задача вирішується тим, що до пристрою електроживлення, що містить першу та другу вхідні клеми, перший та другий діоди, пер Csl (О со оГ 34762 ший та другий конденсатори, додатково введені перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єднані з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора, анод другого діода підключений до другого виводу другого конденсатора, другий вивід першого конденсатора і перший вивід другого конденсатора з'єднані між собою і підключені до другої вхідної' клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання анода другого діода та другого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідними виходами блока керування, вихід першого ключового елемента і вхід другого ключового елемента з'єднані між собою і підключені до першої вихідної клеми, а друга вихідна клема підключена до точки з'єднання другого виводу першого конденсатора і першого виводу другого конденсатора. Введення до пристрою електроживлення першого та другого ключових елементів та блока керування ними забезпечує роз'єднання кіл протікання струму мережі електроживлення і струму навантаження і дозволяє таким чином запобігти витоку інформації по мережі електроживлення при безперервному живленні споживача змінним струмом. На кресленні зображена електрична схема пристрою електроживлення змінного струму. Пристрій електроживлення змінного струму містить першу 1 і другу 2 вхідні клеми, які підключені до мережі електроживлення змінного струму, перший 3 і другий 4 діоди, перший 5 другий 6 конденсатори, перший 7 і другий 8 ключові елементи, блок керування 9 та першу 10 і другу 11 вихідні клеми, до яких підключене навантаження 12. Пристрій електроживлення змінного струму працює наступним чином. в початковий момент 5 розряджений, 6 заряджений і полярність заряду відповідає позначеній на схемі, фаза напруги в мережі електрожив лення така, що має місце позитивний напівперіод відносно клеми 2, стан керуючих сигналів на виходах 9 такий, що 7 зачинений, а 8 відчинений. Діод 4 зачинений напругою мережі електроживлення, а 3 відчинений і через нього здійснюється заряд конденсатора 5 струмом мережі до тих пір, поки напруга мережі не досягне свого амплітудного значення. Після цього заряд 5 припиняється і напруга на ньому залишається незмінною до тих пір, поки фаза напруги в мережі електроживлення не зміниться на протилежну. В той же проміжок часу 6 розряджається через відчинений 8 і навантаження 12 створюючи в ньому електричний струм. В момент зміни фази напруги в мережі електроживлення стан сигналів на виходах 9 змінюється на протилежний, так що 7 відчиняється, а 3 зачиняється. Діод 3 також зачиняється напругою мережі електроживлення, а 4 відчиняється. 6 починає заряджатися через нього струмом мережі, а 5 розряджатися через 7 і навантаження 12, створюючи в ньому електричний струм, причому напрямок струму, що протікає через навантаження, тепер змінився на протилежний (так що споживач живиться змінним струмом). Так триває до чергової зміни фази напруги в мережі електроживлення, коли цикл роботи пристрою закінчується, і на протязі наступних періодів напруги мережі електроживлення цикл роботи повторюється. Таким чином, на протязі періоду напруги мережі електроживлення відбувається почерговий заряд конденсаторів у відповідні напівперіоди, та їх почерговий розряд через коло навантаження із зміною напрямку протікання струму через навантаження, причому за рахунок синхронізації блоку керування з мережею електроживлення заряд і розряд кожного з конденсаторів відбувається по окремих колах протікання струму, котрі жодного часу не перекриваються, завдяки чому запобігаєте ся витік інформації із кола навантаження в мережу електроживлення при безперервному живленні споживача змінним струмом. Схемотехнічна побудова блока керування залежить від типу використовуваних ключових елементів, якими можуть бути, наприклад, польові МОН-транзистори, біполярні транзистори тощо. 34762 Ключовий елемент \ Ключовий елемент Блок керування К1 K2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 • І
