Дебаланс віброзбуджувача

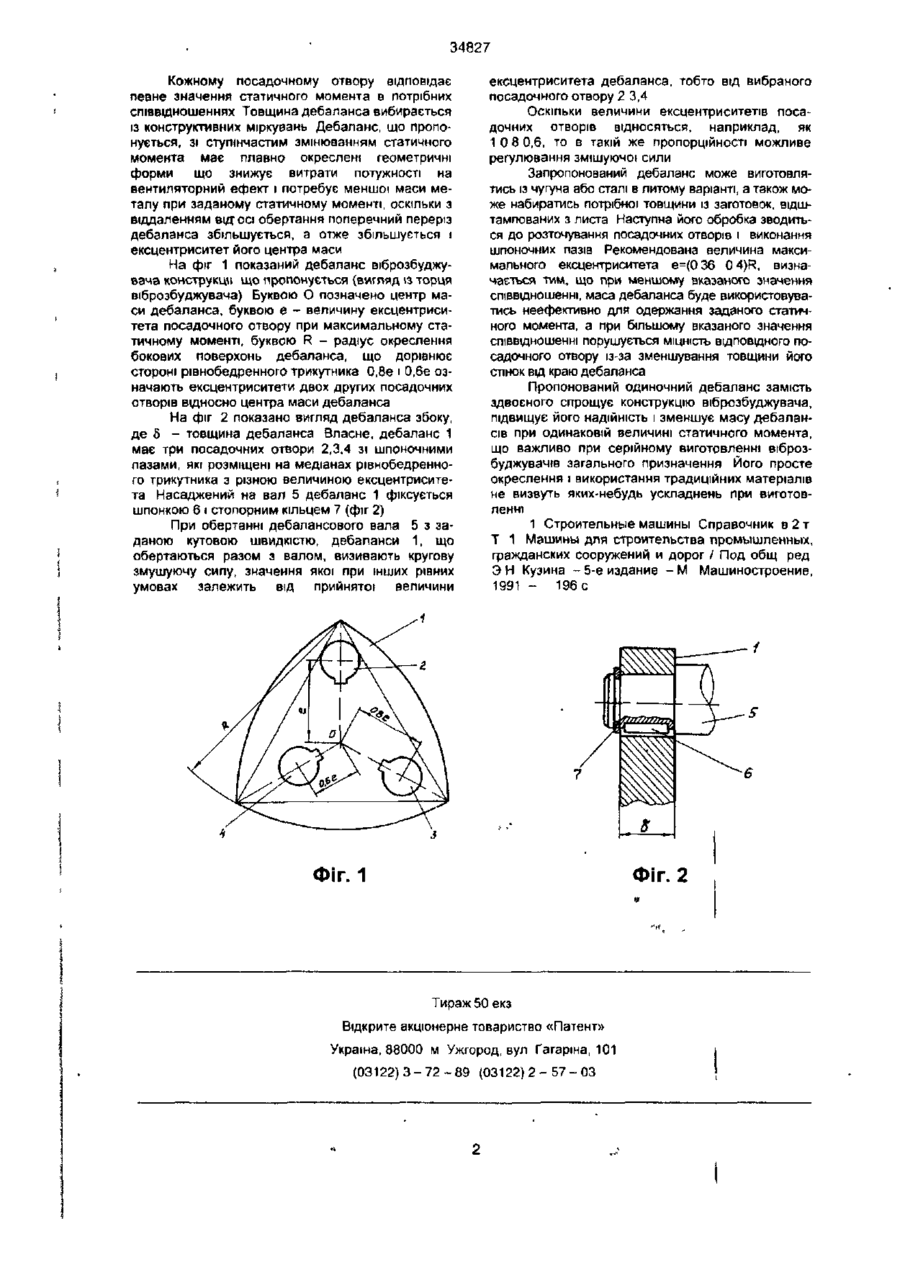

Дебаланс віброзбуджувача з регульованим статичним моментом який має неврівмоважену масу з посадочними отворами і шпонковими пазами який відрізняється тим, що він має дельтоподібну форму, а його бічні поверхні окреслені кутами рівнобічного трикутника причому посадочні отвори розміщені на медіанах трикутника э різного величиною ексцентриситету від цетра маси дебалансу, наприклад в співвідношенні 1 0 8 0,6, а максимальна величина ексцентриситету -дорівнює 0,36 0,4 від величини твірного радіуса Винахід відноситься до області будівельної техніки і використовується при виготовленні віброзбуджувачів загального призначення Відоме вібраційне обладнання інерційного типу робочий орган яких приводиться в коливання з допомогою механічного дебалансного віброзбуджувача кругових коливань, що містить дебалансний вал, закріплений в підшипниках, на якому жорстко закріплено дебаланс, тобто незрівноважену деталь При його обертанні виникає відцентрова сила інерцн, яка називається в техніці змушуючою силою {1] Змушуюча сила залежить від добутку квадрата кутової швидкості обертання вала на статичний момент маси дєбаланса, який в свою чергу залежить від маси дєбаланса і його ексцентриситету, тобто ступені віддалення центра маси дебапанса від осі обертання вала Недоліком такої конструкції дєбаланса є неможливість його регулювання по величині статичного момента При налагодженні вібраційних машин на оптимальний режим вібрації необхідно змінювати величину статичного момента дебапаисів і тим самим впливати на величину амплітуди вібропереміщення робочого органа В відомих відцентрових віброзбуджувачах загального призначення статичний момент здвоєних дебалансів, що виконані у вигляді напівдискга, змінюється за рахунок повороту рухомого дєбаланса на деякий кут відносно такого ж нерухомого, закріпленого на валу з допомогою шпонки [1] При повному зближенні рухомого і нерухомого дєбаланса їх сумарний статичний момент подвоюється При розведенні на деякий кут він зменшується, а при куті розведення до 180 градусів дорівнює 0 Оскільки, практично виникає необхідність лише в ступінчатому регулюванні статичного момента, то'звичайно в посадочному отворі рухомого дєбаланса виконано 3^4 шпоночних паза, що знаходиться поруч, якими в залежності від потрібного статичного момента вони насаджуються на КІНЦІ вала зі шпонками Такий спосіб регулювання статичного момента дєбаланса незручний тим що передбачає здвоєне число дєбаланса, і ненадійний, оскільки близько розташовані шпоночні пази в посадочно1 му отворі рухомого дебапанса, які послаблюють МІЦНІСТЬ посадки і часто зрізаються під дією вібраційного навантаження, після чого на практиці дебаланси фіксуються зварюванням і подальше їх регулювання виключається В основу винаходу поставлена задача удосконалювання конструкції дєбаланса механічного віброзбуджувача зі ступінчастим регулюванням статичного момента шляхом того що посадочні отвори розташовані на медіанах трикутника з різною величиною ексцентриситете від центру маси дєбаланса наприклад в співвідношенні 1 -0,8 0,6, причому максимальна величина ексцентриситета дорівнює 0 36-0,4 від величини твірного радіуса і надання дебалансу дельтоподібної форми, бокові поверхні якого окреслені з кутів рівностороннього трикутника радіусами що дорівнюють сторонам трикутника що спрощує конструкцію дебапанса і операції по ЗМІНІ статичного момента, зменшує його масу при заданому статичному моменті і збільшує надійність експлуатації CM 00 со 34827 Кожному посадочному отвору відповідає певне значення статичного момента в потрібних співвідношеннях Товщина дебаланса вибирається із конструктивних міркувань Дебаланс, що пропонується, зі ступінчастим змінюванням статичного момента має плавно окреслені геометричні форми що знижує витрати потужності на вентиляторний ефект і потребує меншої маси металу при заданому статичному моменті, оскільки з віддаленням від осі обертання поперечний переріз дебаланса збільшується, а отже збільшується і ексцентриситет його центра маси На фіг 1 показаний дебаланс віброзбуджувача конструкції що пропонується (вигляд із торця віброзбуджувана) Буквою О позначено центр маси дебаланса, буквою є - величину ексцентриситета посадочного отвору при максимальному статичному моменті, буквою R - радіус окреслення бокових поверхонь дебаланса, що дорівнює стороні рівнобедренного трикутника 0,8е і 0,6е означають ексцентриситети двох других посадочних отворів відносно центра маси дебаланса На фіг 2 показано вигляд дебаланса збоку, де 5 - товщина дебаланса Власне, дебаланс 1 має три посадочних отвори 2,3,4 зі шпоночними пазами, які розміщені на медіанах рівнобедренного трикутника з різною величиною ексцентриситета Насаджений на вал 5 дебаланс 1 фіксується шпонкою 6 і стопорним кільцем 7 (фіг 2) При обертанні дебалансового вала 5 з заданою кутовою швидкістю, дебаланси 1, що обертаються разом з валом, визивають кругову змушуючу силу, значення якої при інших рівних умовах залежить від прийнятої величини ексцентриситета дебаланса, тобто від вибраного посадочного отвору 2 3,4 Оскільки величини ексцентриситетів посадочних отворів відносяться, наприклад, як 10 8 0,6, то в такій же пропорційності можливе регулювання змішуючої сили Запропонований дебаланс може виготовлятись із чугуна або сталі в литому варіанті, а також може набиратись потрібної товщини із заготовок, відштампованих з листа Наступна його обробка зводиться до розточування посадочних отворів і виконання шпоночних пазів Рекомендована величина максимального ексцентриситета е=(0 36 0 4)R, визначається тим, що при меншому вказаного значення співвідношенні, маса дебаланса буде використовуватись неефективно для одержання заданого статичного момента, а при більшому вказаного значення співвідношенні порушується МІЦНІСТЬ відповідного посадочного отвору із-за зменшування товщини його спнок від краю дебаланса Пропонований одиночний дебаланс замість здвоєного спрощує конструкцію віброзбуджувача, підвищує його надійність і зменшує масу дебалансів при одинаковій величині статичного момента, що важливо при серійному виготовленні віброзбуджувачів загального призначення Його просте окреслення і використання традиційних матеріалів не визвуть яких-небудь ускладнень при виготовленні 1 Строительные машины Справочник в 2 т Т 1 Машины для строительства промышленных, гражданских сооружений и дорог / Под общ ред ЭН Кузина -5-е издание - М Машиностроение, 1991 196 с ФІГ. 1 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000 м Ужгород, вул Ґагаріна, 101 {03122)3-72-89 (03122)2-57-03
