Віброзбуджувач кругових коливань

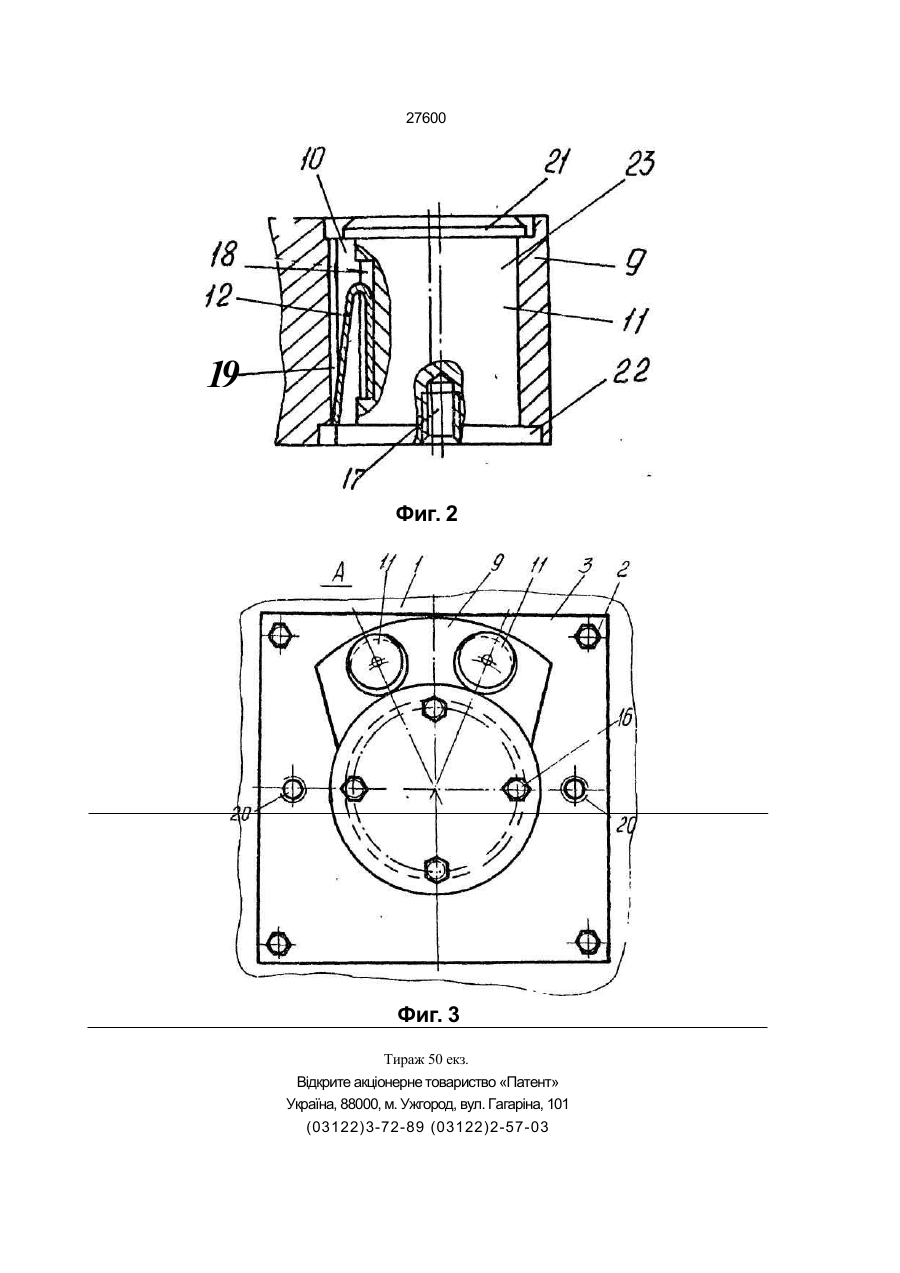

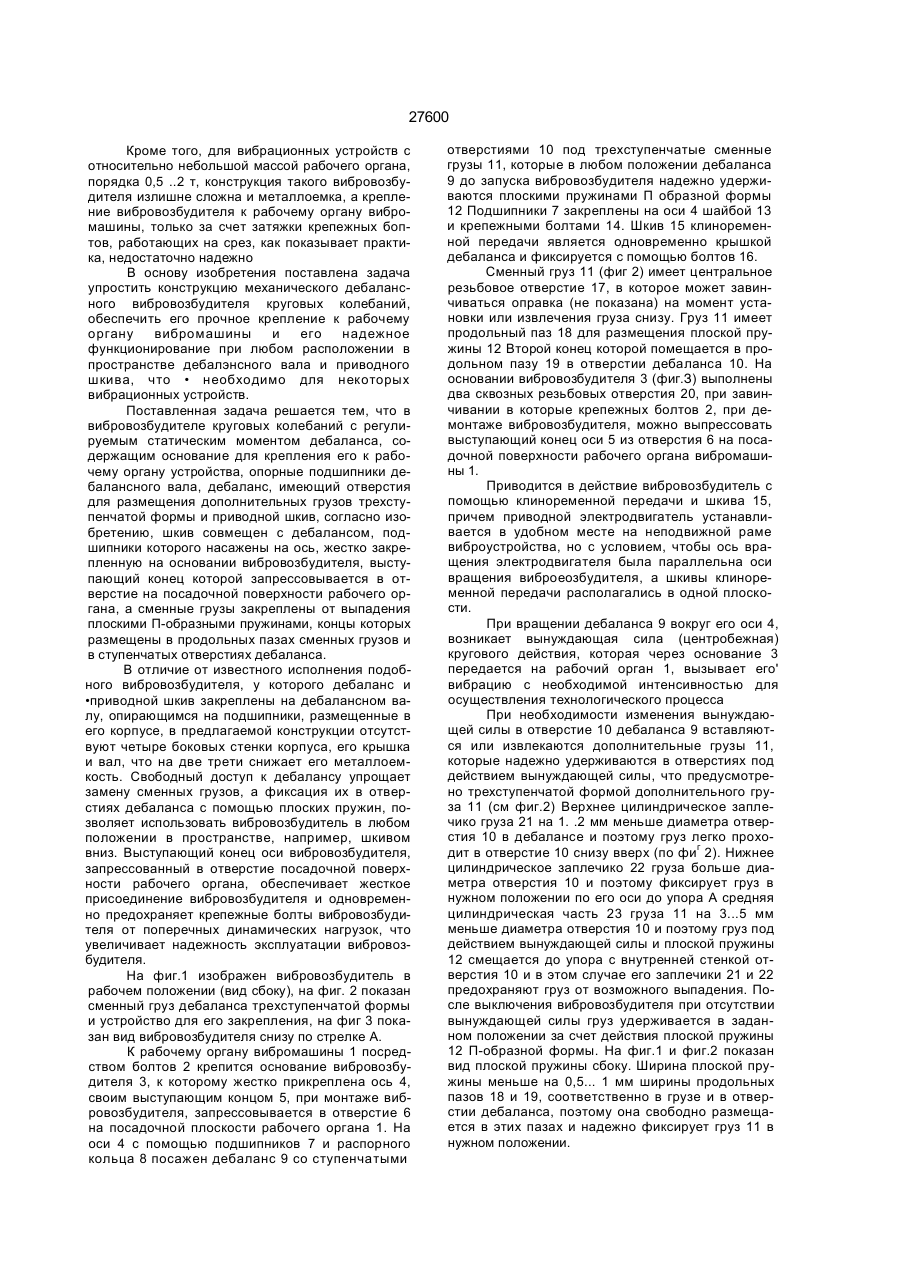

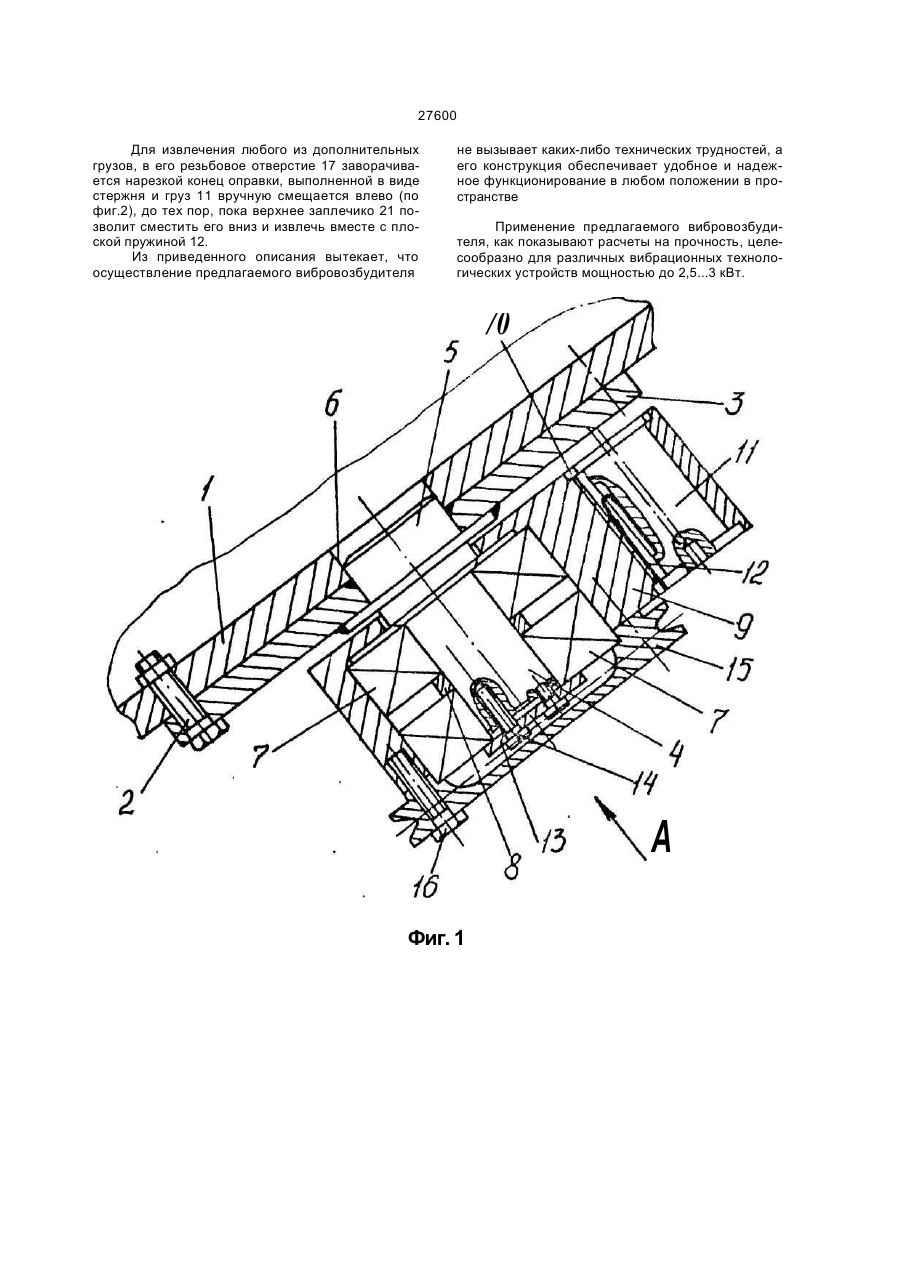

1. Вибровозбудитель круговых колебаний с регулируемым статическим моментом дебалаисов, содержащий основание для крепления его к рабочему органу вибромашины, дебаланс с от верстиями для сменных трехступенчатых грузов, опорные подшипники и приводной шкив, отличающийся тем, что шкив совмещен с дебалансом, опорные подшипники насажены на ось, жестко закрепленную на основании, выступающий конец которой запрессован в отверстие на посадочной поверхности рабочего органа, а сменные грузы закреплены от выпадения в ступенчатых отверстиях дебаланса плоскими пружинами, концы которых размещены в продольных пазах сменных грузов и отверстий дебаланса. Изобретение относится к вибрационной технике, используемой в строительстве и в промышленности строительных материалов. Известны вибрационные технологические машины, включающие механический дебалансный вибровозбудитель круговых колебаний, приводимый во вращение с помощью клиноременной передачи, представляющий собой вращающуюся неуравновешенную массу с определенным статическим моментом, вызывающую вынуждающую (центробежную) силу, передаваемую на рабочий орган вибромашины (см. рис.2.68 на с.161, Справочника "Строительные машины", т. 2, под ред. М.Н.Горбовца, 3-е изд. М., Машиностроение, 1991). Для регулировки динамического режима рабочего органа вибромашины, обычно изменяют статический момент дебалансов. Наиболее близок по совокупности признаков к предлагаемому изобретению дебалансный вибровозбудитель круговых колебаний с вертикальным дебалансным валом, представленный на рис.2.69 с. 164 того же справочника. Вибровозбудитель имеет основание, прикрепляемое болтами к рабочему органу вибромашины, и сварной корпус, в котором размещены подшипники, поддерживающие дебалансный вал вместе с дебалансом и приводным шкивом. Статический момент дебаланса при необходимости изменяется за счет установки в его отверстия сменных цилиндрических грузов трех ступенчатой формы, которые с помощью оправки (не показана) пропускают через верхнее отверстие в корпусе вибровозбудителя, перекрываемое крышкой Нижняя ступень дополнительного груза имеет диаметр, меньший диаметра средней части отверстия в дебалансе, что позволяет его легко вставлять и извлекать. Диаметр верхней ступени дополнительного груза больше всех диаметров отверстий в дебалансе и не дает проваливаться грузу при его установке в это отверстие. Диаметр средней ступени дополнительного груза меньше всех диаметров отверстия в дебалансе, а длина средней ступени больше толщины дебаланса. Поэтому, после установки груза в отверстие, под действием вынуждающей силы его средняя ступень смещается в радиальном направлении до контакта со стенкой средней части отверстия, а нижняя ступень надвигается на край отверстия, что надежно фиксирует груз в этом положении, не зависимо от колебаний всего вибровозбудителя вместе с рабочим органом вибромашины. После остановки дебалансного вала, дополнительный груз может быть извлечен с помощью оправки. Однако при горизонтальном расположении дебалансного вала и, тем более, при расположении такого вибровозбудителя шкивом вниз, дополнительные грузы, после остановки дебалансного вала, могут самопроизвольно выпадать из отверстий дебалансов. 2. Вибровозбудитель по п.1, отличающийся тем, что плоские пружины выполнены П-образной формы см О о to N. СМ оГ 27600 Кроме того, для вибрационных устройств с относительно небольшой массой рабочего органа, порядка 0,5 ..2 т, конструкция такого вибровозбудителя излишне сложна и металлоемка, а крепление вибровозбудителя к рабочему органу вибромашины, только за счет затяжки крепежных боптов, работающих на срез, как показывает практика, недостаточно надежно В основу изобретения поставлена задача упростить конструкцию механического дебалансного вибровозбудителя круговых колебаний, обеспечить его прочное крепление к рабочему органу вибромашины и его надежное функционирование при любом расположении в пространстве дебалэнсного вала и приводного шкива, что • необходимо для некоторых вибрационных устройств. Поставленная задача решается тем, что в вибровозбудителе круговых колебаний с регулируемым статическим моментом дебаланса, содержащим основание для крепления его к рабочему органу устройства, опорные подшипники дебалансного вала, дебаланс, имеющий отверстия для размещения дополнительных грузов трехступенчатой формы и приводной шкив, согласно изобретению, шкив совмещен с дебалансом, подшипники которого насажены на ось, жестко закрепленную на основании вибровозбудителя, выступающий конец которой запрессовывается в отверстие на посадочной поверхности рабочего органа, а сменные грузы закреплены от выпадения плоскими П-образными пружинами, концы которых размещены в продольных пазах сменных грузов и в ступенчатых отверстиях дебаланса. В отличие от известного исполнения подобного вибровозбудителя, у которого дебаланс и •приводной шкив закреплены на дебалансном валу, опирающимся на подшипники, размещенные в его корпусе, в предлагаемой конструкции отсутствуют четыре боковых стенки корпуса, его крышка и вал, что на две трети снижает его металлоемкость. Свободный доступ к дебалансу упрощает замену сменных грузов, а фиксация их в отверстиях дебаланса с помощью плоских пружин, позволяет использовать вибровозбудитель в любом положении в пространстве, например, шкивом вниз. Выступающий конец оси вибровозбудителя, запрессованный в отверстие посадочной поверхности рабочего органа, обеспечивает жесткое присоединение вибровозбудителя и одновременно предохраняет крепежные болты вибровозбудителя от поперечных динамических нагрузок, что увеличивает надежность эксплуатации вибровозбудителя. На фиг.1 изображен вибровозбудитель в рабочем положении (вид сбоку), на фиг. 2 показан сменный груз дебаланса трехступенчатой формы и устройство для его закрепления, на фиг 3 показан вид вибровозбудителя снизу по стрелке А. К рабочему органу вибромашины 1 посредством болтов 2 крепится основание вибровозбудителя 3, к которому жестко прикреплена ось 4, своим выступающим концом 5, при монтаже вибровозбудителя, запрессовывается в отверстие 6 на посадочной плоскости рабочего органа 1. На оси 4 с помощью подшипников 7 и распорного кольца 8 посажен дебаланс 9 со ступенчатыми отверстиями 10 под трехступенчатые сменные грузы 11, которые в любом положении дебаланса 9 до запуска вибровозбудителя надежно удерживаются плоскими пружинами П образной формы 12 Подшипники 7 закреплены на оси 4 шайбой 13 и крепежными болтами 14. Шкив 15 клиноременной передачи является одновременно крышкой дебаланса и фиксируется с помощью болтов 16. Сменный груз 11 (фиг 2) имеет центральное резьбовое отверстие 17, в которое может завинчиваться оправка (не показана) на момент установки или извлечения груза снизу. Груз 11 имеет продольный паз 18 для размещения плоской пружины 12 Второй конец которой помещается в продольном пазу 19 в отверстии дебаланса 10. На основании вибровозбудителя 3 (фиг.З) выполнены два сквозных резьбовых отверстия 20, при завинчивании в которые крепежных болтов 2, при демонтаже вибровозбудителя, можно выпрессовать выступающий конец оси 5 из отверстия 6 на посадочной поверхности рабочего органа вибромашины 1. Приводится в действие вибровозбудитель с помощью клиноременной передачи и шкива 15, причем приводной электродвигатель устанавливается в удобном месте на неподвижной раме виброустройства, но с условием, чтобы ось вращения электродвигателя была параллельна оси вращения виброеозбудителя, а шкивы клиноременной передачи располагались в одной плоскости. При вращении дебаланса 9 вокруг его оси 4, возникает вынуждающая сила (центробежная) кругового действия, которая через основание 3 передается на рабочий орган 1, вызывает его' вибрацию с необходимой интенсивностью для осуществления технологического процесса При необходимости изменения вынуждающей силы в отверстие 10 дебаланса 9 вставляются или извлекаются дополнительные грузы 11, которые надежно удерживаются в отверстиях под действием вынуждающей силы, что предусмотрено трехступенчатой формой дополнительного груза 11 (см фиг.2) Верхнее цилиндрическое заплечико груза 21 на 1. .2 мм меньше диаметра отверстия 10 в дебалансе и поэтому груз легко проходит в отверстие 10 снизу вверх (по фиг 2). Нижнее цилиндрическое заплечико 22 груза больше диаметра отверстия 10 и поэтому фиксирует груз в нужном положении по его оси до упора А средняя цилиндрическая часть 23 груза 11 на 3...5 мм меньше диаметра отверстия 10 и поэтому груз под действием вынуждающей силы и плоской пружины 12 смещается до упора с внутренней стенкой отверстия 10 и в этом случае его заплечики 21 и 22 предохраняют груз от возможного выпадения. После выключения вибровозбудителя при отсутствии вынуждающей силы груз удерживается в заданном положении за счет действия плоской пружины 12 П-образной формы. На фиг.1 и фиг.2 показан вид плоской пружины сбоку. Ширина плоской пружины меньше на 0,5... 1 мм ширины продольных пазов 18 и 19, соответственно в грузе и в отверстии дебаланса, поэтому она свободно размещается в этих пазах и надежно фиксирует груз 11 в нужном положении. 27600 Для извлечения любого из дополнительных грузов, в его резьбовое отверстие 17 заворачивается нарезкой конец оправки, выполненной в виде стержня и груз 11 вручную смещается влево (по фиг.2), до тех пор, пока верхнее заплечико 21 позволит сместить его вниз и извлечь вместе с плоской пружиной 12. Из приведенного описания вытекает, что осуществление предлагаемого вибровозбудителя не вызывает каких-либо технических трудностей, а его конструкция обеспечивает удобное и надежное функционирование в любом положении в пространстве Применение предлагаемого вибровозбудителя, как показывают расчеты на прочность, целесообразно для различных вибрационных технологических устройств мощностью до 2,5...3 кВт. /0 А Фиг. 1 27600 19 Фиг. 2 Фиг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
