Віброплощадка

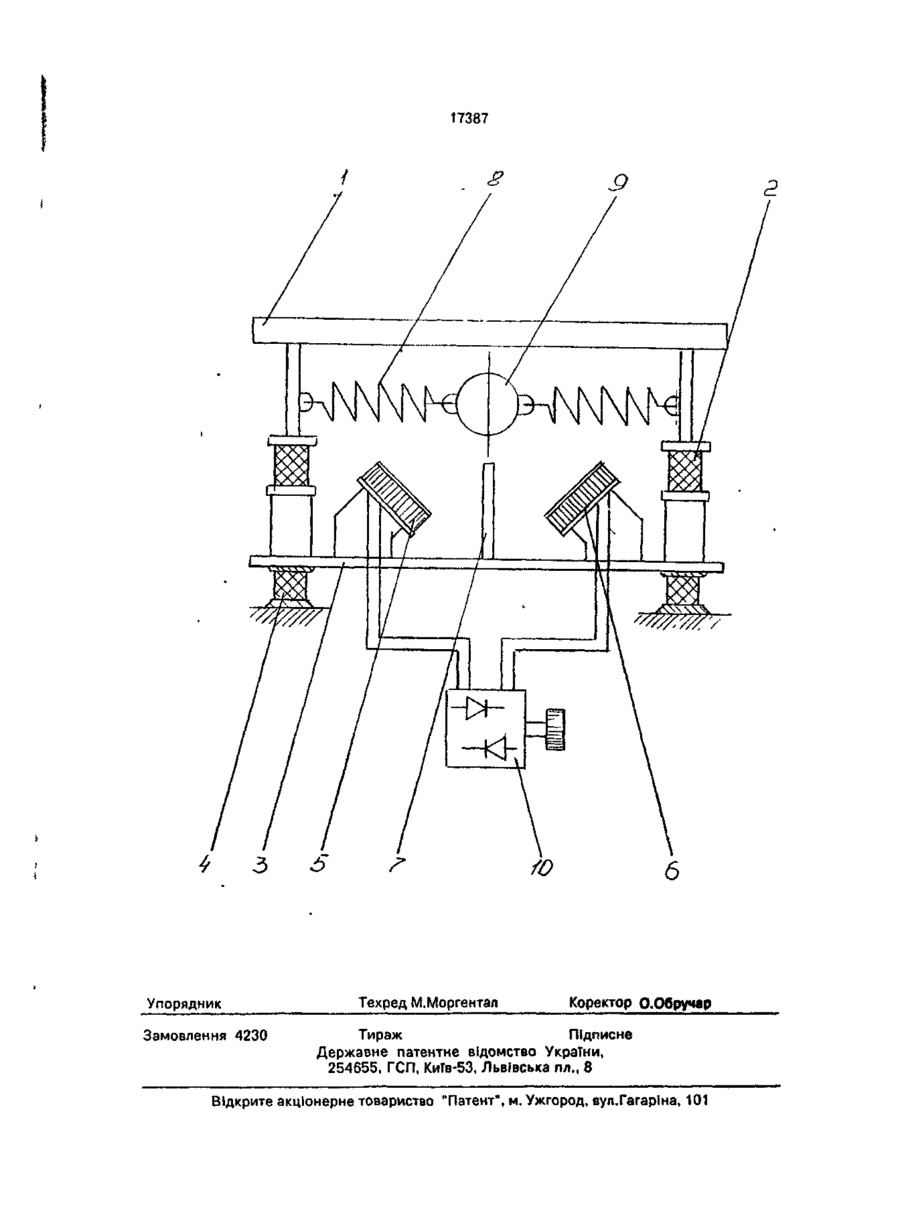

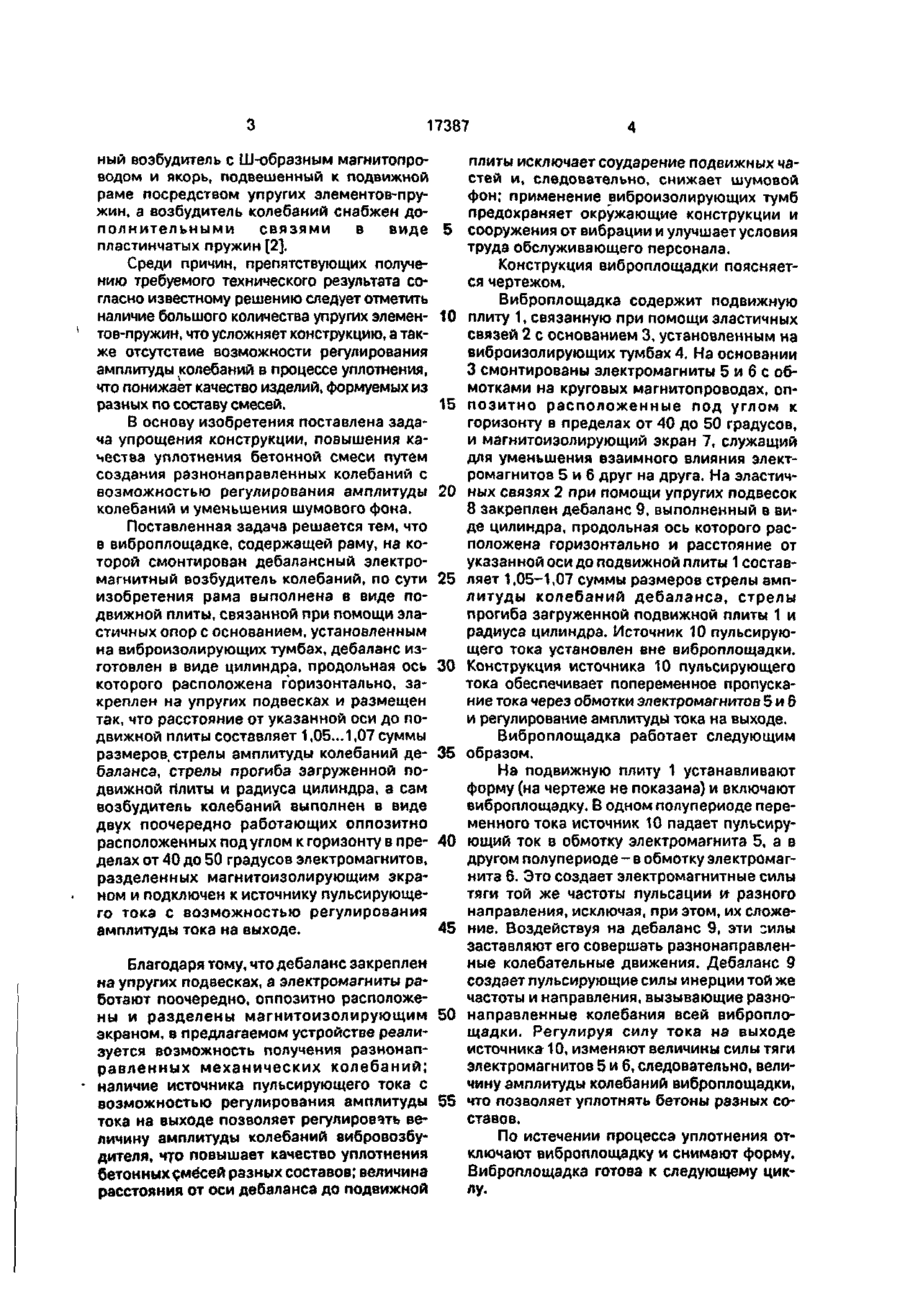

УКРАЇНА UA,,, (19) со 00 17387 ный возбудитель с Ш-обрззным магнитопроводом и якорь, подвешенный к подвижной раме посредством упругих элементов-пружин, а возбудитель колебаний снабжен дополнительными связями в виде 5 пластинчатых пружин [2]. Среди причин, препятствующих получению требуемого технического результата согласно известному решению следует отметить наличие большого количества упругих элемен- 10 тов-пружин, что усложняет конструкцию, а также отсутствие возможности регулирования амплитуды колебаний в процессе уплотнения, что понижает качество изделий, формуемых из разных по составу смесей. 15 В основу изобретения поставлена задача упрощения конструкции, повышения качества уплотнения бетонной смеси путем создания разнонаправленных колебаний с возможностью регулирования амплитуды 20 колебаний и уменьшения шумового фона. Поставленная задача решается тем, что в виброплощадке, содержащей раму, на которой смонтирован дебалансный электромагнитный возбудитель колебаний, по сути 25 изобретения рама выполнена в виде подвижной плиты, связанной при помощи эластичных опор с основанием, установленным на виброизолирующих тумбах, дебаланс изготовлен в виде цилиндра, продольная ось 30 которого расположена горизонтально, закреплен на упругих подвесках и размещен так, что расстояние от указанной оси до подвижной плиты составляет 1,05...1,07 суммы размеров, стрелы амплитуды колебаний де- 35 баланса, стрелы прогиба загруженной подвижной гілитьі и радиуса цилиндра, а сам возбудитель колебаний выполнен в виде двух поочередно работающих оппозитно расположенных под углом к горизонту в пре- 40 делах от 40 до 50 градусов электромагнитов, разделенных магнитоизолирующим экраном и подключен к источнику пульсирующего тока с возможностью регулирования амплитуды тока на выходе. 45 плиты исключает соударение подвижных частей и, следовательно, снижает шумовой фон; применение виброизолирующих тумб предохраняет окружающие конструкции и сооружения от вибрации и улучшает условия труда обслуживающего персонала. Конструкция виброплощадки поясняется чертежом. Виброплощадка содержит подвижную плиту 1, связанную при помощи эластичных связей 2 с основанием 3, установленным на виброизолирующих тумбах 4. На основании 3 смонтированы электромагниты 5 и б с обмотками на круговых магнитопроводах, оппозитно расположенные под углом к горизонту в пределах от 40 до 50 градусов, и магнитоизолирующий экран 7 f служащий для уменьшения взаимного влияния электромагнитов 5 и 6 друг на друга. На эластичных связях 2 при помощи упругих подвесок 8 закреплен дебаланс 9, выполненный в виде цилиндра, продольная ось которого расположена горизонтально и расстояние от указанной оси до подвижной плиты 1 составляет 1,05-1,07 суммы размеров стрелы амплитуды колебаний дебаланса, стрелы прогиба загруженной подвижной плиты 1 и радиуса цилиндра. Источник 10 пульсирующего тока установлен вне виброплощадки. Конструкция источника 10 пульсирующего тока обеспечивает попеременное пропускание тока через обмотки электромагнитов 5 и 6 и регулирование амплитуды тока на выходе. Виброплощадка работает следующим образом. На подвижную плиту 1 устанавливают форму (на чертеже не показана) и включают виброплощадку. В одном полупериоде переменного тока источник 10 падает пульсирующий ток в обмотку электромагнита 5, а в другом полупериоде - в обмотку электромагнита 6. Это создает электромагнитные силы тяги той же частоты пульсации \л разного направления, исключая, при этом, их сложение. Воздействуя на дебаланс 9, эти ~илы заставляют его совершать разнонаправленные колебательные движения. Дебаланс 9 Благодаря тому, что дебаланс закреплен создает пульсирующие силы инерции той же на упругих подвесках, а электромагниты рачастоты и направления, вызывающие разноботают поочередно, оппозитно расположены и разделены магнитоизолирующим 50 направленные колебания всей виброплощадки. Регулируя силу тока на выходе экраном, в предлагаемом устройстве реалиисточника 10, изменяют величины силы тяги зуется возможность получения разнонапэлектромагнитов 5 и б, следовательно, велиравленных механических колебаний; чину амплитуды колебаний виброплощадки, наличие источника пульсирующего тока с возможностью регулирования амплитуды 55 что позволяет уплотнять бетоны разных составов. тока на выходе позволяет регулировать веПо истечении процесса уплотнения отличину амплитуды колебаний вибровозбуключают виброплощадку и снимают форму. дителя, что повышает качество уплотнения Виброплощадка готова к следующему цикбетонных смесей разных составов; величина лу. расстояния от оси дебаланса до подвижной 17387 Упорядник Замовлення 4230 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
