Дугогасильна контактна система високовольтного вимикача навантаження
Номер патенту: 34842
Опубліковано: 26.08.2008
Автори: Шкірманцев Дмитро Володимирович, Сердюк Володимир Никандрович
Формула / Реферат
Дугогасильна контактна система високовольтного вимикача навантаження, що складається з нерухомого контакта, рухомого контакта, механізму механічної зв'язки контактів, яка відрізняється тим, що рухомий контакт має дугоподібну форму поверхні, постійно притиснений до нерухомого контакта, виготовлений з матеріалів різного електричного опору з поступовими включеннями одного матеріалу в інший.
Текст

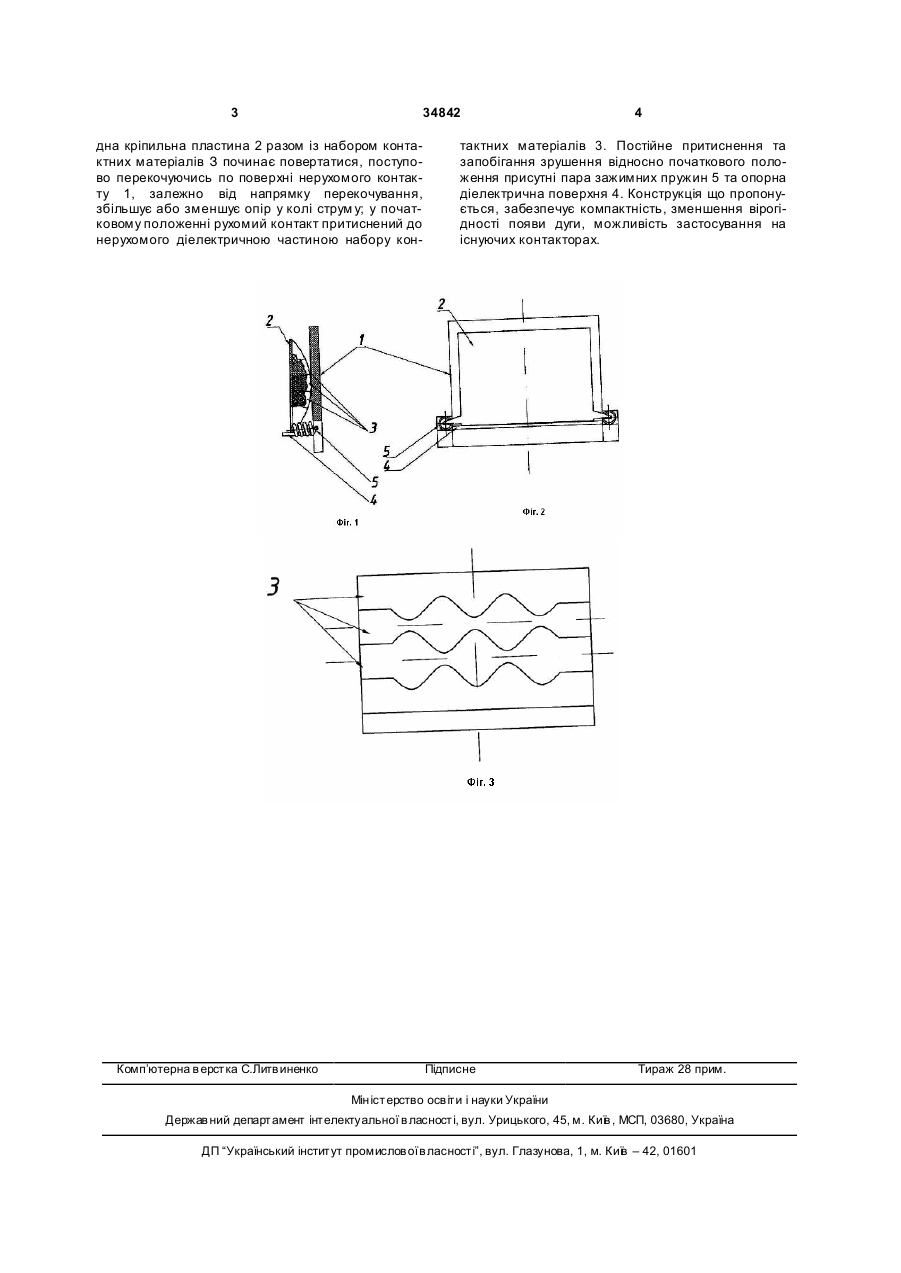

Дугогасильна контактна система високовольтного вимикача навантаження, що складається з нерухомого контакта, рухомого контакта, механізму механічної зв'язки контактів, яка відрізняється тим, що рухомий контакт має дугоподібну форму поверхні, постійно притиснений до нерухомого контакта, виготовлений з матеріалів різного електричного опору з поступовими включеннями одного матеріалу в інший. (19) (21) u200803387 (22) 17.03.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ШКІРМАНЦЕВ ДМИТРО ВОЛОДИМИРОВИЧ, UA, СЕРДЮК ВОЛОДИ МИР НИКАНДРОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, U A 3 34842 дна кріпильна пластина 2 разом із набором контактних матеріалів З починає повертатися, поступово перекочуючись по поверхні нерухомого контакту 1, залежно від напрямку перекочування, збільшує або зменшує опір у колі струм у; у початковому положенні рухомий контакт притиснений до нерухомого діелектричною частиною набору кон Комп’ютерна в ерстка C.Литв иненко 4 тактних матеріалів 3. Постійне притиснення та запобігання зрушення відносно початкового положення присутні пара зажимних пружин 5 та опорна діелектрична поверхня 4. Конструкція що пропонується, забезпечує компактність, зменшення вірогідності появи дуги, можливість застосування на існуючих контакторах. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExtinguishing contact system of high-voltage load-interrupt switch
Автори англійськоюShkirmantsev Dmytro Volodymyrovych, Serdiuk Volodymyr Nykandrovych
Назва патенту російськоюДугогасительная контактная система высоковольтного выключателя нагрузки
Автори російськоюШкирманцев Дмитрий Владимирович, Сердюк Владимир Никандрович
МПК / Мітки
МПК: H01H 33/04
Мітки: система, навантаження, вимикача, дугогасильна, високовольтного, контактна
