Привід вакуумного високовольтного вимикача

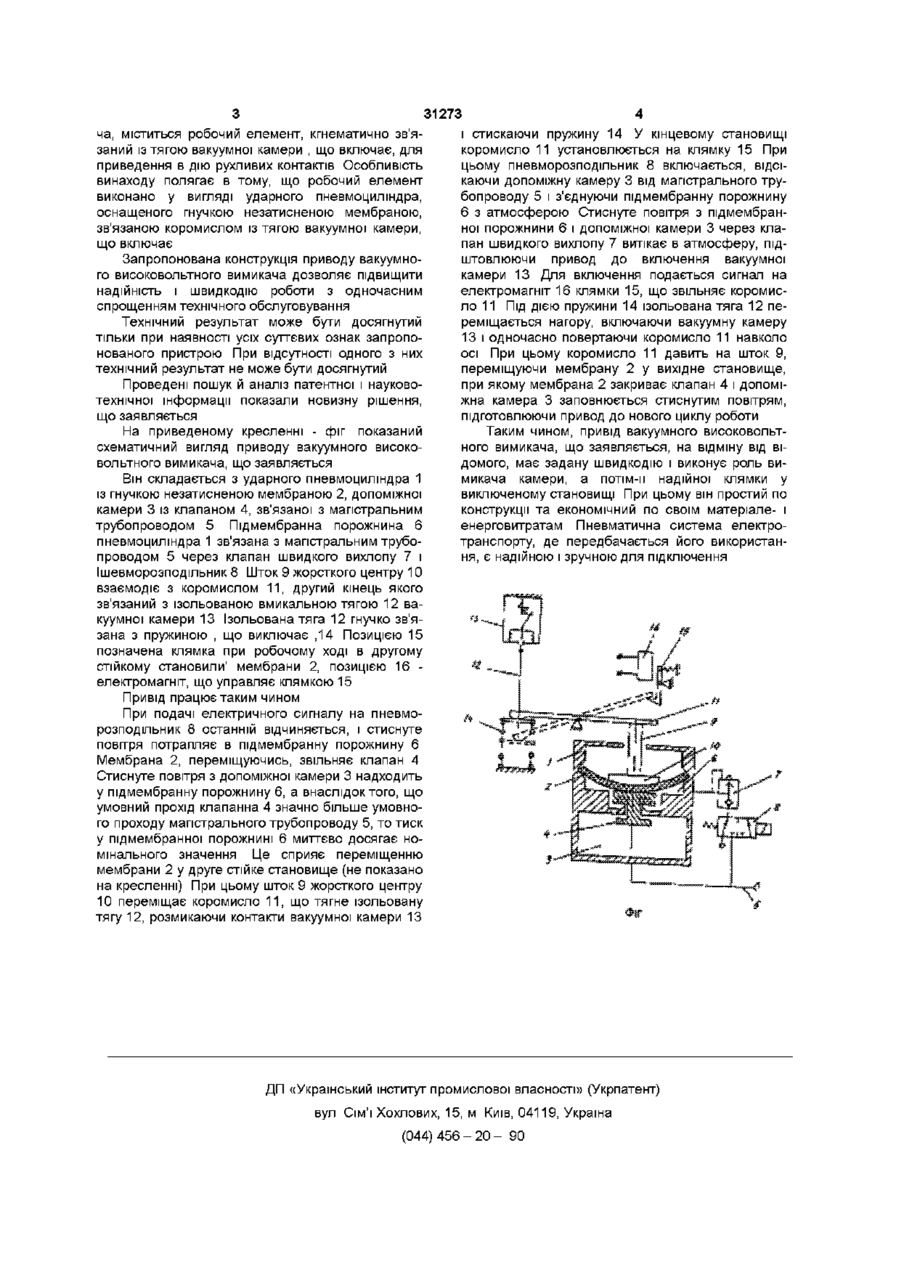

Привід вакуумного високовольтного вимикача, що містить робочий елемент, кінематичне зв'язаний із вмикальною тягою вакуумної камери для приведення в дію рухомих контактів, який відрізняється тим, що робочий елемент виконано у вигляді ударного пневмоциліндра, оснащеного гнучкою незатисненою мембраною, зв'язаною коромислом із вмикальною тягою вакуумної камери для приведення в дію рухливих контактів Робочий елемент виконано у вигляді вакуумної камери Камера виконана герметизованою, постачена рухливою кришкою, на якій установлена включаюча тяга , і нерухомою підставою Внутрішня порожнина камери з'єднана із вакуумною установкою, що містить впускний і прохідний клапани, форвакуумну камеру та форвакуумний насос Одним із варіантів виконання камери може бути сильфон з кришкою, яка входить у середину нього, у вигляді пружної мембрани - прототип запропонованого устрою (див патент СРСР №297219, НО1 h 33/66, 1971 р ) До причин, що перешкоджають досягненню зазначеного нижче технічного результату при використанні відомого пристрою, прийнятого за прототип, відноситься його низька надійність, громіздкість і складність керуючих систем, складність технічного обслуговування Характерно те, що на створення вакууму в камері відомого приводу потрібен об'єм у 102 - 103 разу більший, ніж об'єм самої камери робочого елемента В основу винаходу поставлено задачу створення удосконаленого приводу вакуумного високовольного вимикача та шляхом використання пневмоциліндра, зв'язаного з вакуумною камерою вимикача, забезпечити підвищення надійності і швидкодії роботи з одночасним спрощенням технічного обслуговування приводу Зазначений технічний результат при здійсненні винаходу досягається тим, що в запропонованому приводі вакуумного високовольтного вимика О CO СО ча, міститься робочий елемент, кгнематично зв'язаний із тягою вакуумної камери , що включає, для приведення в дію рухливих контактів Особливість винаходу полягає в тому, що робочий елемент виконано у вигляді ударного пневмоциліндра, оснащеного гнучкою незатисненою мембраною, зв'язаною коромислом із тягою вакуумної камери, що включає Запропонована конструкція приводу вакуумного високовольтного вимикача дозволяє підвищити надійність і швидкодію роботи з одночасним спрощенням технічного обслуговування Технічний результат може бути досягнутий тільки при наявності усіх суттєвих ознак запропонованого пристрою При відсутності одного з них технічний результат не може бути досягнутий Проведені пошук й аналіз патентної і науковотехнічної інформації показали новизну рішення, що заявляється На приведеному кресленні - фіг показаний схематичний вигляд приводу вакуумного високовольтного вимикача, що заявляється Він складається з ударного пневмоциліндра 1 із гнучкою незатисненою мембраною 2, допоміжної камери 3 із клапаном 4, зв'язаної з магістральним трубопроводом 5 Під мембранна порожнина 6 пневмоциліндра 1 зв'язана з магістральним трубопроводом 5 через клапан швидкого вихлопу 7 і Ішевморозподільник 8 Шток 9 жорсткого центру 10 взаємодіє з коромислом 11, другий кінець якого зв'язаний з ізольованою вмикальною тягою 12 вакуумної камери 13 Ізольована тяга 12 гнучко зв'язана з пружиною , що виключає ,14 Позицією 15 позначена клямка при робочому ході в другому стійкому становили' мембрани 2, позицією 16 електромагніт, що управляє клямкою 15 Привід працює таким чином При подачі електричного сигналу на пневморозподільник 8 останній відчиняється, і стиснуте повітря потрапляє в підмембранну порожнину 6 Мембрана 2, переміщуючись, звільняє клапан 4 Стиснуте повітря з допоміжної камери 3 надходить у підмембранну порожнину 6, а внаслідок того, що умовний прохід клапанна 4 значно більше умовного проходу магістрального трубопроводу 5, то тиск у підмембранної порожнині 6 миттєво досягає номінального значення Це сприяє переміщенню мембрани 2 у друге стійке становище (не показано на кресленні) При цьому шток 9 жорсткого центру 10 переміщає коромисло 11, що тягне ізольовану тягу 12, розмикаючи контакти вакуумної камери 13 31273 і стискаючи пружину 14 У кінцевому становищі коромисло 11 установлюється на клямку 15 При цьому пневморозподільник 8 включається, відсікаючи допоміжну камеру 3 від магістрального трубопроводу 5 і з'єднуючи підмембранну порожнину 6 з атмосферою Стиснуте повітря з підмембранної порожнини 6 і допоміжної камери 3 через клапан швидкого вихлопу 7 витікає в атмосферу, підштовлюючи привод до включення вакуумної камери 13 Для включення подається сигнал на електромагніт 16 клямки 15, що звільняє коромисло 11 Під ДІЄЮ пружини 14 ізольована тяга 12 переміщається нагору, включаючи вакуумну камеру 13 і одночасно повертаючи коромисло 11 навколо осі При цьому коромисло 11 давить на шток 9, переміщуючи мембрану 2 у вихідне становище, при якому мембрана 2 закриває клапан 4 і допоміжна камера 3 заповнюється стиснутим повітрям, підготовлюючи привод до нового циклу роботи Таким чином, привід вакуумного високовольтного вимикача, що заявляється, на відміну від відомого, має задану швидкодію і виконує роль вимикача камери, а потім-м надійної клямки у виключеному становищі При цьому він простий по конструкції та економічний по своїм матеріале- і енерговитратам Пневматична система електротранспорту, де передбачається його використання, є надійною і зручною для підключення ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
