Контактна система комутаційного апарата

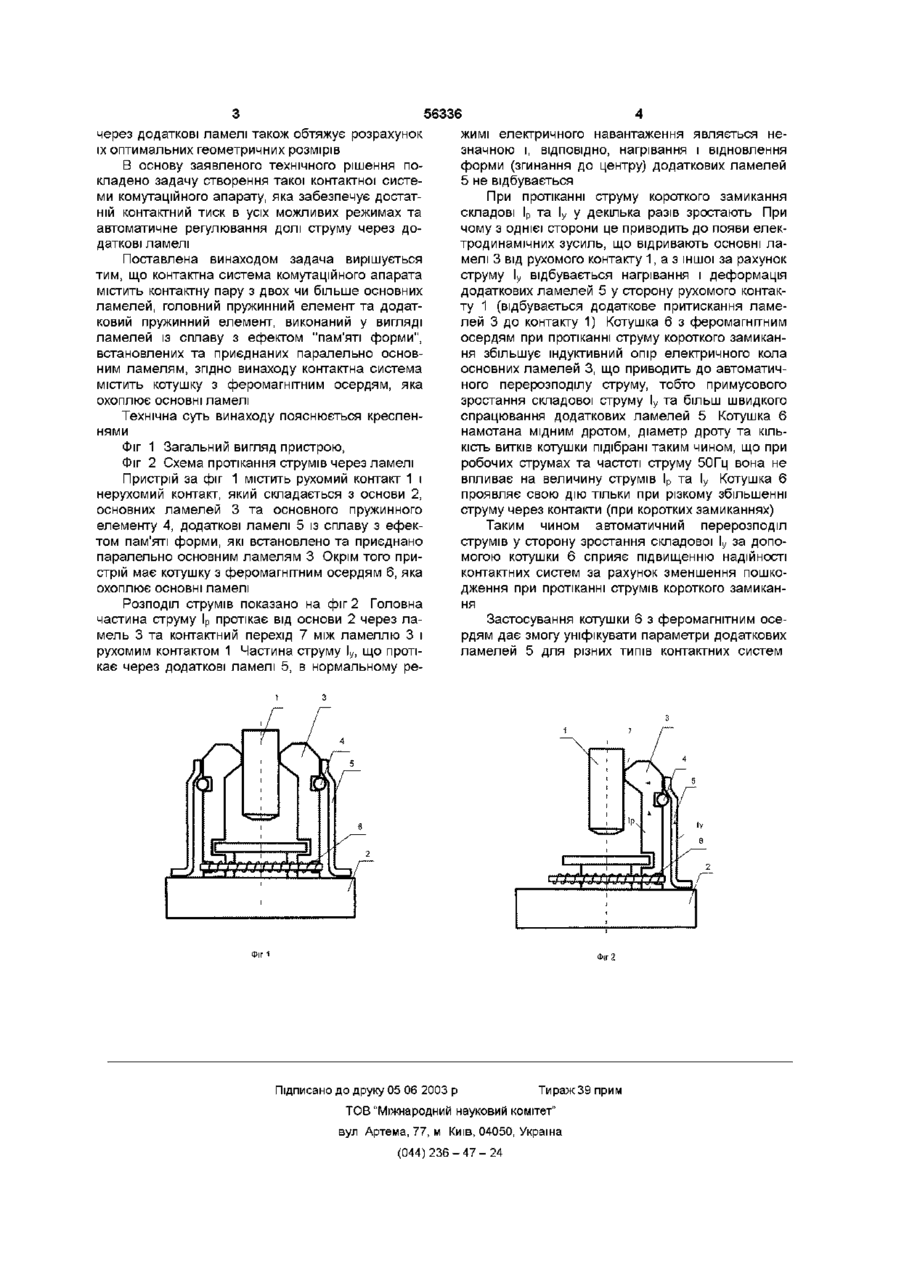

Контактна система комутаційного апарата, яка містить контактну пару з двох чи більше основних ламелей, головний пружинний елемент та додатковий пружинний елемент, виконаний у вигляді ламелей із сплаву з ефектом "пам'яті форми", встановлених та приєднаних паралельно основним ламелям , яка відрізняється тим, що містить котушку з феромагнітним осердям, яка охоплює основні ламелі ламелей, що теж приводить до збільшення ваги Найбільше близьким за технічною суттю до заявленого технічного рішення є пристрій (Деклараційний патент на винахід №29263 A (UA) H01H 31/00, опубліковано 16 10 2000 Бюл №5-11, "Контактна система комутаційного апарату"), який містить контактну пару, що розмикається, з хоча б одним контактом, виконаним у вигляді двох чи більше ламелей, основний пружний елемент для створення тиску на ламелі і додатковий пружний елемент із термомеханічною пам'яттю форми, виконаний у вигляді ламелей, встановлених паралельно основним ламелям При протіканні наскрізного струму короткого замикання більша частина струму проходить через основні ламелі контакту, а решта через додаткові ламелі Зростання струму при короткому замиканні створює електродинамічні зусилля, які послаблюють контактний тиск або розмикають короткочасно контактну систему Ламелі із термомеханічною пам'яттю нагріваючись струмом короткого замикання, створюють додатковий тиск і ВІДПОВІДНО виключають можливість зменшення контактного тиску або розмикання контактів Ступінь компенсації електродинамічних сил залежить пропорційно від долі струму, що протікає через додаткові ламелі із сплаву з ефектом пам'яті форми В даному пристрої струморозподіл між основними та додатковими ламелями залежить від їх електричного опору та перехідного опору контактів Перехідний опір з часом експлуатації зростає в силу появи оксидних плівок, що приводить до зменшення долі струму через додаткові ламелі і ВІДПОВІДНО їх ефективності Нечітка визначеність долі струму О (О со го (О ю через додаткові ламелі також обтяжує розрахунок їх оптимальних геометричних розмірів В основу заявленого технічного рішення покладено задачу створення такої контактної системи комутаційного апарату, яка забезпечує достатній контактний тиск в усіх можливих режимах та автоматичне регулювання долі струму через додаткові ламелі Поставлена винаходом задача вирішується тим, що контактна система комутаційного апарата містить контактну пару з двох чи більше основних ламелей, головний пружинний елемент та додатковий пружинний елемент, виконаний у вигляді ламелей із сплаву з ефектом "пам'яті форми", встановлених та приєднаних паралельно основним ламелям, згідно винаходу контактна система містить котушку з феромагнітним осердям, яка охоплює основні ламелі Технічна суть винаходу пояснюється кресленнями Фіг 1 Загальний вигляд пристрою, Фіг 2 Схема протікання струмів через ламелі Пристрій за фіг 1 містить рухомий контакт 1 і нерухомий контакт, який складається з основи 2, основних ламелей 3 та основного пружинного елементу 4, додаткові ламелі 5 із сплаву з ефектом пам'яті форми, які встановлено та приєднано паралельно основним ламелям 3 Окрім того пристрій має котушку з феромагнітним осердям 6, яка охоплює основні ламелі Розподіл струмів показано на фіг 2 Головна частина струму Ір протікає від основи 2 через ламель 3 та контактний перехід 7 між ламеллю 3 і рухомим контактом 1 Частина струму Іу, що протікає через додаткові ламелі 5, в нормальному ре 56336 жимі електричного навантаження являється незначною і, ВІДПОВІДНО, нагрівання і відновлення форми (згинання до центру) додаткових ламелей 5 не відбувається При протіканні струму короткого замикання складові Ір та Іу у декілька разів зростають При чому з однієї сторони це приводить до появи електродинамічних зусиль, що відривають основні ламелі 3 від рухомого контакту 1, а з іншої за рахунок струму Іу відбувається нагрівання і деформація додаткових ламелей 5 у сторону рухомого контакту 1 (відбувається додаткове притискання ламелей 3 до контакту 1) Котушка 6 з феромагнітним осердям при протіканні струму короткого замикання збільшує індуктивний опір електричного кола основних ламелей 3, що приводить до автоматичного перерозподілу струму, тобто примусового зростання складової струму Іу та більш швидкого спрацювання додаткових ламелей 5 Котушка 6 намотана мідним дротом, діаметр дроту та КІЛЬКІСТЬ ВИТКІВ котушки підібрані таким чином, що при робочих струмах та частоті струму 50Гц вона не впливає на величину струмів Ір та Іу Котушка 6 проявляє свою дію тільки при різкому збільшенні струму через контакти (при коротких замиканнях) Таким чином автоматичний перерозподіл струмів у сторону зростання складової Іу за допомогою котушки 6 сприяє підвищенню надійності контактних систем за рахунок зменшення пошкодження при протіканні струмів короткого замикання Застосування котушки 6 з феромагнітним осердям дає змогу уніфікувати параметри додаткових ламелей 5 для різних типів контактних систем Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
