Градирня

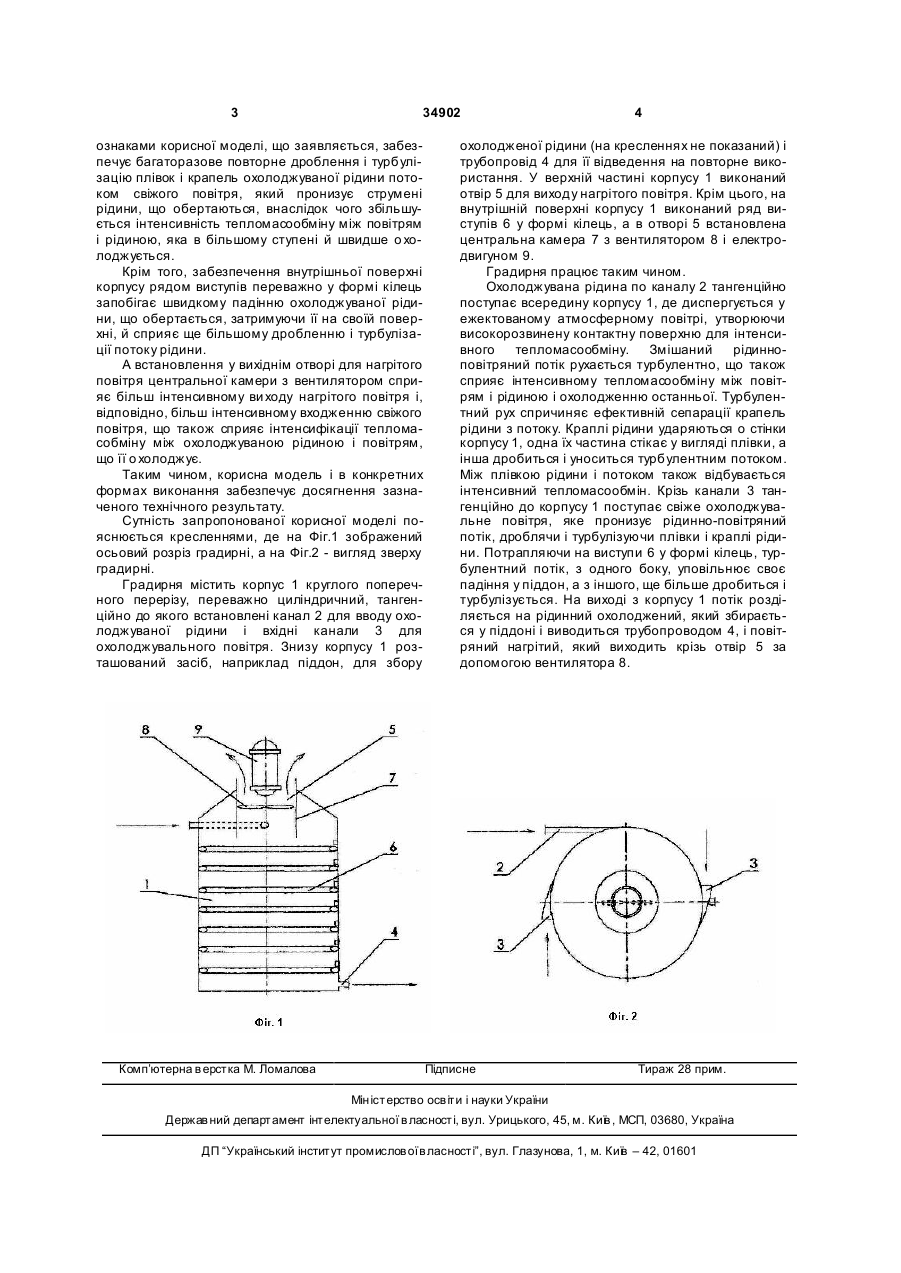

1. Градирня, що містить корпус круглого поперечного перерізу з тангенційним каналом для вводу охолоджуваної рідини, з вихідним отвором для 3 34902 ознаками корисної моделі, що заявляється, забезпечує багаторазове повторне дроблення і турбулізацію плівок і крапель охолоджуваної рідини потоком свіжого повітря, який пронизує струмені рідини, що обертаються, внаслідок чого збільшується інтенсивність тепломасообміну між повітрям і рідиною, яка в більшому ступені й швидше о холоджується. Крім того, забезпечення внутрішньої поверхні корпусу рядом виступів переважно у формі кілець запобігає швидкому падінню охолоджуваної рідини, що обертається, затримуючи її на своїй поверхні, й сприяє ще більшому дробленню і турбулізації потоку рідини. А встановлення у вихіднім отворі для нагрітого повітря центральної камери з вентилятором сприяє більш інтенсивному ви ходу нагрітого повітря і, відповідно, більш інтенсивному входженню свіжого повітря, що також сприяє інтенсифікації тепломасобміну між охолоджуваною рідиною і повітрям, що її о холоджує. Таким чином, корисна модель і в конкретних формах виконання забезпечує досягнення зазначеного технічного результату. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображений осьовий розріз градирні, а на Фіг.2 - вигляд зверху градирні. Градирня містить корпус 1 круглого поперечного перерізу, переважно циліндричний, тангенційно до якого встановлені канал 2 для вводу охолоджуваної рідини і вхідні канали 3 для охолоджувального повітря. Знизу корпусу 1 розташований засіб, наприклад піддон, для збору Комп’ютерна в ерстка М. Ломалова 4 охолодженої рідини (на кресленнях не показаний) і трубопровід 4 для її відведення на повторне використання. У верхній частині корпусу 1 виконаний отвір 5 для виходу нагрітого повітря. Крім цього, на внутрішній поверхні корпусу 1 виконаний ряд виступів 6 у формі кілець, а в отворі 5 встановлена центральна камера 7 з вентилятором 8 і електродвигуном 9. Градирня працює таким чином. Охолоджувана рідина по каналу 2 тангенційно поступає всередину корпусу 1, де диспергується у ежектованому атмосферному повітрі, утворюючи високорозвинену контактну поверхню для інтенсивного тепломасообміну. Змішаний рідинноповітряний потік рухається турбулентно, що також сприяє інтенсивному тепломасообміну між повітрям і рідиною і охолодженню останньої. Турбулентний рух спричиняє ефективній сепарації крапель рідини з потоку. Краплі рідини ударяються о стінки корпусу 1, одна їх частина стікає у вигляді плівки, а інша дробиться і уноситься турбулентним потоком. Між плівкою рідини і потоком також відбувається інтенсивний тепломасообмін. Крізь канали 3 тангенційно до корпусу 1 поступає свіже охолоджувальне повітря, яке пронизує рідинно-повітряний потік, дроблячи і турбулізуючи плівки і краплі рідини. Потрапляючи на виступи 6 у формі кілець, турбулентний потік, з одного боку, уповільнює своє падіння у піддон, а з іншого, ще більше дробиться і турбулізується. На виході з корпусу 1 потік розділяється на рідинний охолоджений, який збирається у піддоні і виводиться трубопроводом 4, і повітряний нагрітий, який виходить крізь отвір 5 за допомогою вентилятора 8. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
