Універсальний шарнір

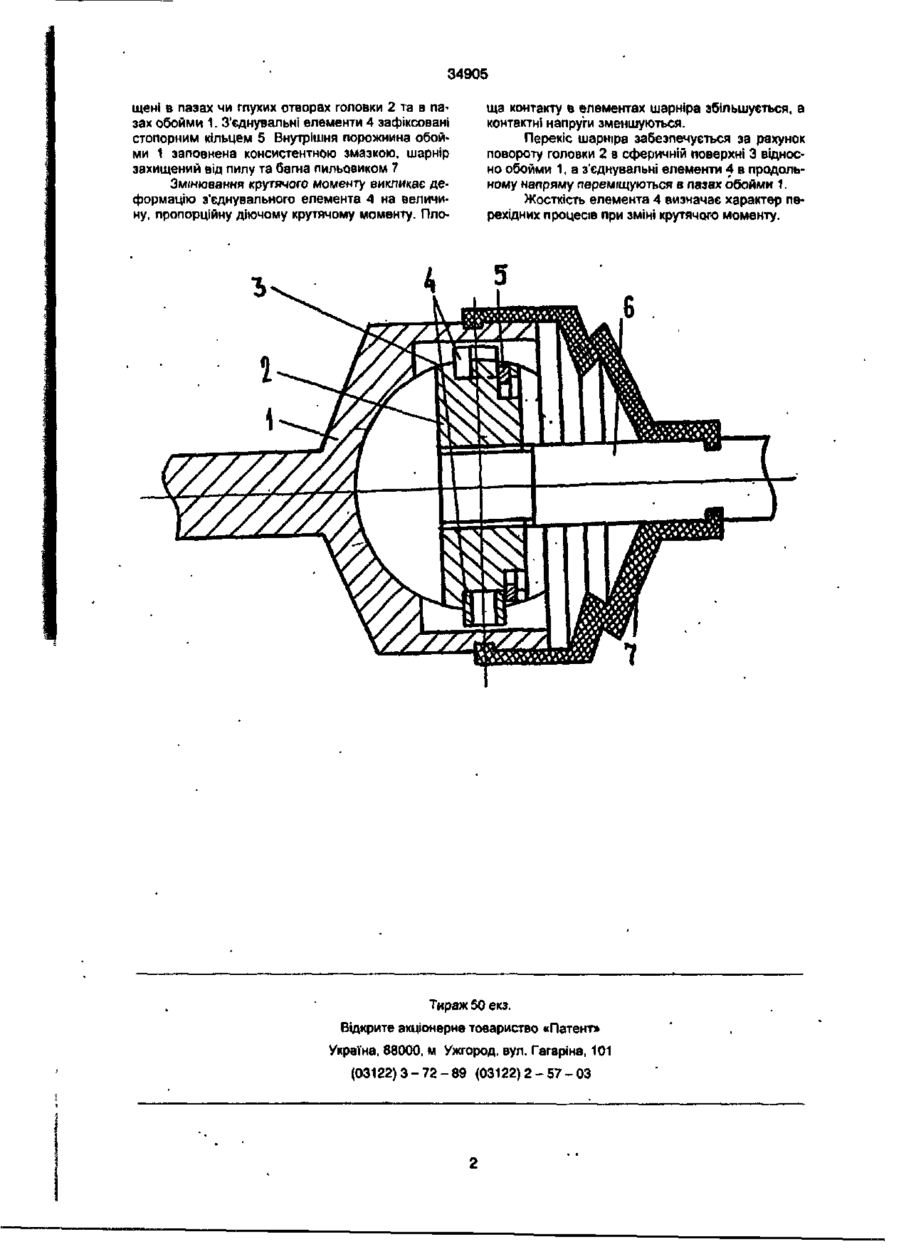

Універсальний шарнір, що складає ведучу та ведену ланки у вигляді обойми, з розміщеній в ній головки, і з'єднувальні елементи, наприклад кулі, розміщені в пазах обойми і головки, який відрізняється тим, що обойма з внутрішньою сферичною поверхнею і прямокутними, як варіант, трапецевидними пазами, з'єднувальні елементи являють собою демпфер, наприклад у вигляді плоскої спіральної пружини, розміщені в пазах- обойми і головки та контактують з їх по* верхнями. Винахід стосується прокатного виробництва і може бути застосований в металургійній промисловості, машинобудуванні, автомобільній промисловості, в рейкових транспортних засобах та будьяких вузлах, які передають крутячий момент, у тому числі різко змінюваний та під кутом. Відомий універсальний шарнір (Авт. свідоцтво СРСР № 452378 В21в 35/14 F16d 3/22, 05.12.74, Бюлетень № 45), що складає обойму, головку і з'єднувальні елементи, наприклад кулі, розміщені в пазах головки і обойми. Недоліками є те, що під час передачі крутячого моменту від головки шарніра до обойми (чи навпаки) у кожний момент часу в зачепленні перебувають переважно тільки дві діаметрально протилежних кулі, а решта виходить через відносне переміщення зв'язуючих елементів головки шарніра при нахилі осі під кутом. В кожний момент під час повороту шарніра на певний кут пара куль виходить із зачеплення і вступає в зачеплення наступна пара діаметрально протилежних куль. Часткове зачеплення головки з обоймою через з'єднувальні елементи приводить до нерівномірного розподілення навантажень в шарнірі та до інтенсивного контактного зносу робочих поверхонь пазів, обойми та поглиблень головок шарніра. Під час передачі крутячого моменту непружними з'єднувальними елементами практично весь час присутні зазори В основі винаходу лежить задача удосконалення універсального шарніра, в якому шляхом конструктивних змін обойми, головки та з'єднувальних елементів забезпечується; щільний кон такт усіх з'єднувальних елементів шарніра, і за рахунок цього • підвищення надійності та рівномірності обертання Поставлена задача вирішується тим, що в універсальному шарнірі, що складає ведучу та ведену ланки у вигляді обойми, з розміщеній в ній головки, і з'єднувальні елементи, наприклад кулі, розміщені в пазах обойми і головки, згідно винаходу вводиться універсальний шарнір, у якого обойма виконана з внутрішньою сферичною поверхнею І прямокутними, як варіант трапецевидними пазами, з'єднувальні елементи являють собою демпфер, наприклад у вигляді плоскої спіральної пружини, розміщені в пазах обойми і головки та контактують з їх поверхнями. На фігурі зображено універсальний шпіндель. Універсальний шарнір містить обойму 1. головку 2, з'єднані через сферичну поверхню З, з'єднувальні елементи 4, стопорне кільце або планки 5, з'єднувальний вал 6, пильовик 7, кришку 8. Шарнір містить обойму 1 а сферичною внутрішньою поверхнею І пазами, виконаними паралельно продольній осі; головку- 2, виконану з сферичною наружною поверхнею, глухими пазами, як варіант глухими отворами, паралельними до осі; головка 2 з'єднана з обоймою 1 через сферичну поверхню 3; з'єднувальні елементи 4 являють собою демпфер у вигляді плоскої спіральної пружини зафіксовані стопорним кільцем 5, шарнір захищен пильовиком 7. Універсальний шарнір працює наступним чином Крутячий момент від обойми 1 до головки 2 передається через з'єднувальні елементи 4, розмі ео ю о О) со о> 34905 щені в пазах чи глухих отворах головки 2 та в пазах обойми 1. З'єднувальні елементи 4 зафіксовані стопорним кільцем 5 Внутрішня порожнина обойми 1 заповнена консистентною змазкою, шарнір захищений від пилу та багна пильовиком 7 Змінювання крутячого моменту викликає деформацію з'єднувального елемента 4 на величину, пропорційну діючому крутячому моменту. Пло ща контакту в елементах шарніра збільшується, а контактні напруги зменшуються. Перекіс шарніра забезпечується за рахунок повороту головки 2 в сферичній поверхні 3 відносно обойми 1, а з'єднувальні елементи 4 в продольному напряму переміщуються в пазах обойми 1. Жосткість елемента 4 визначає характер перехідних процесів при зміні крутячого моменту. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
