Універсальний кульовий шарнір

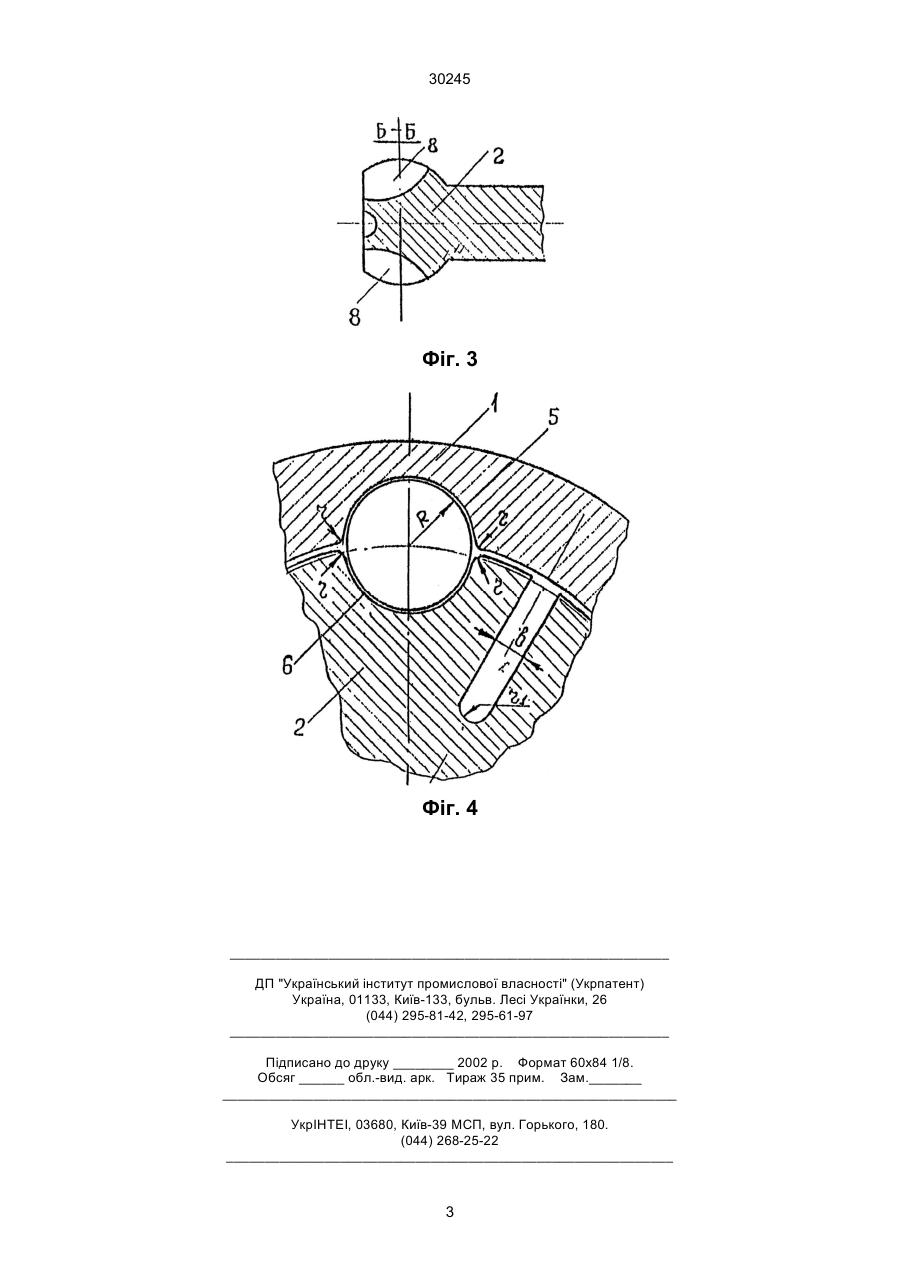

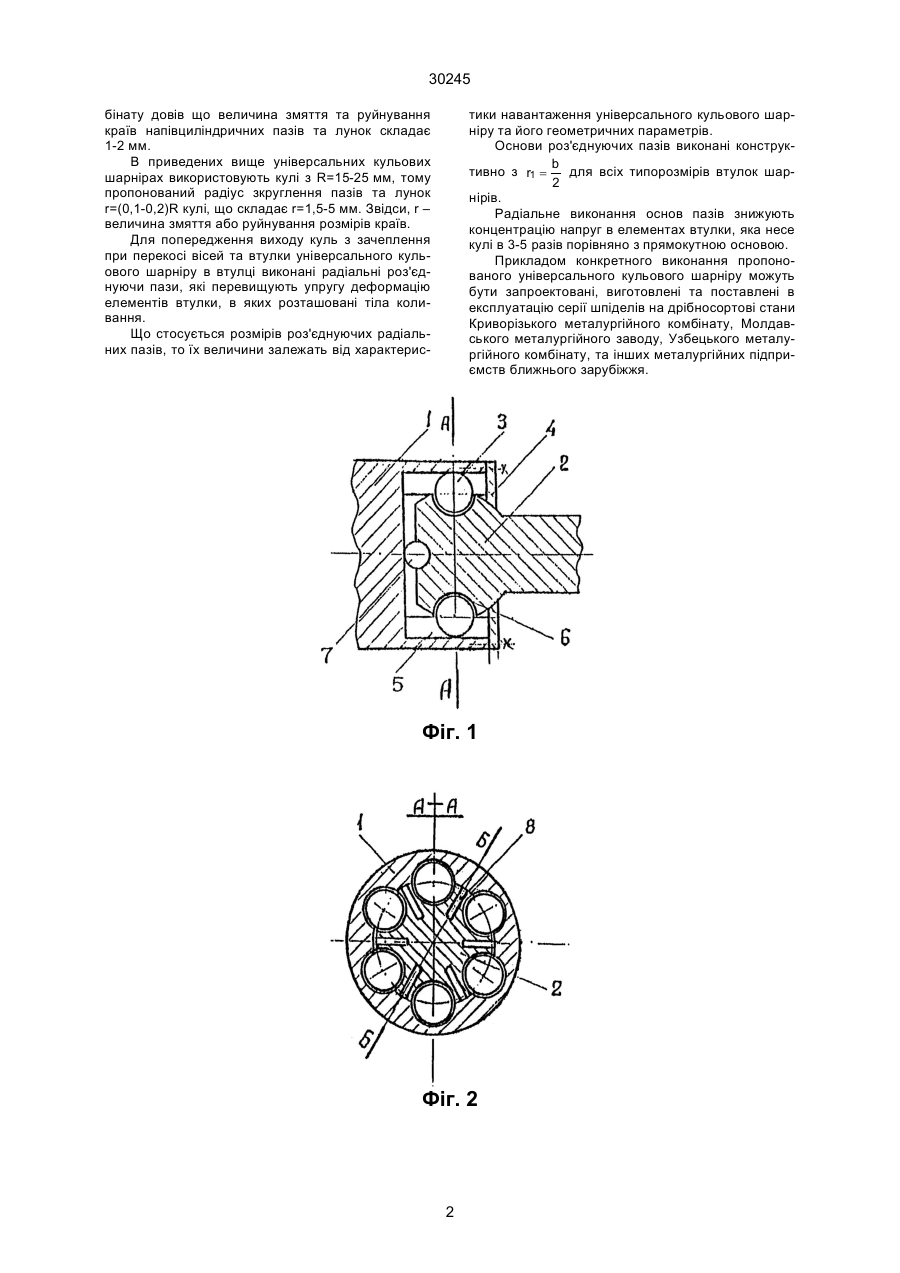

Універсальний кульовий шарнір, який містить обойму та втулку, в пазах та лунках яких розташовані тіла коливання, який відрізняється тим, що пази та лунки обойми та втулки виконані округленими за радіусом r=(0,1-0,2)R, де R - радіус тіла коливання, а втулка додатково обладнана радіальними пазами, основа яких виконана за радіуb сом r1 = , де b - ширина паза. 2 (19) (21) 98020600 (22) 04.02.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Галицький Володимир Петрович, Козлітін Микола Степанович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПРОМЕКС" 30245 бінату довів що величина змяття та руйнування країв напівциліндричних пазів та лунок складає 1-2 мм. В приведених вище універсальних кульових шарнірах використовують кулі з R=15-25 мм, тому пропонований радіус зкруглення пазів та лунок r=(0,1-0,2)R кулі, що складає r=1,5-5 мм. Звідси, r – величина змяття або руйнування розмірів країв. Для попередження виходу куль з зачеплення при перекосі вісей та втулки універсального кульового шарніру в втулці виконані радіальні роз'єднуючи пази, які перевищують упругу деформацію елементів втулки, в яких розташовані тіла коливання. Що стосується розмірів роз'єднуючих радіальних пазів, то їх величини залежать від характерис тики навантаження універсального кульового шарніру та його геометричних параметрів. Основи роз'єднуючих пазів виконані конструкb тивно з r1 = для всіх типорозмірів втулок шар2 нірів. Радіальне виконання основ пазів знижують концентрацію напруг в елементах втулки, яка несе кулі в 3-5 разів порівняно з прямокутною основою. Прикладом конкретного виконання пропонованого універсального кульового шарніру можуть бути запроектовані, виготовлені та поставлені в експлуатацію серії шпіделів на дрібносортові стани Криворізького металургійного комбінату, Молдавського металургійного заводу, Узбецького металургійного комбінату, та інших металургійних підприємств ближнього зарубіжжя. Фіг. 1 Фіг. 2 2 30245 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
