Пристрій для очищення дренажних трубопроводів

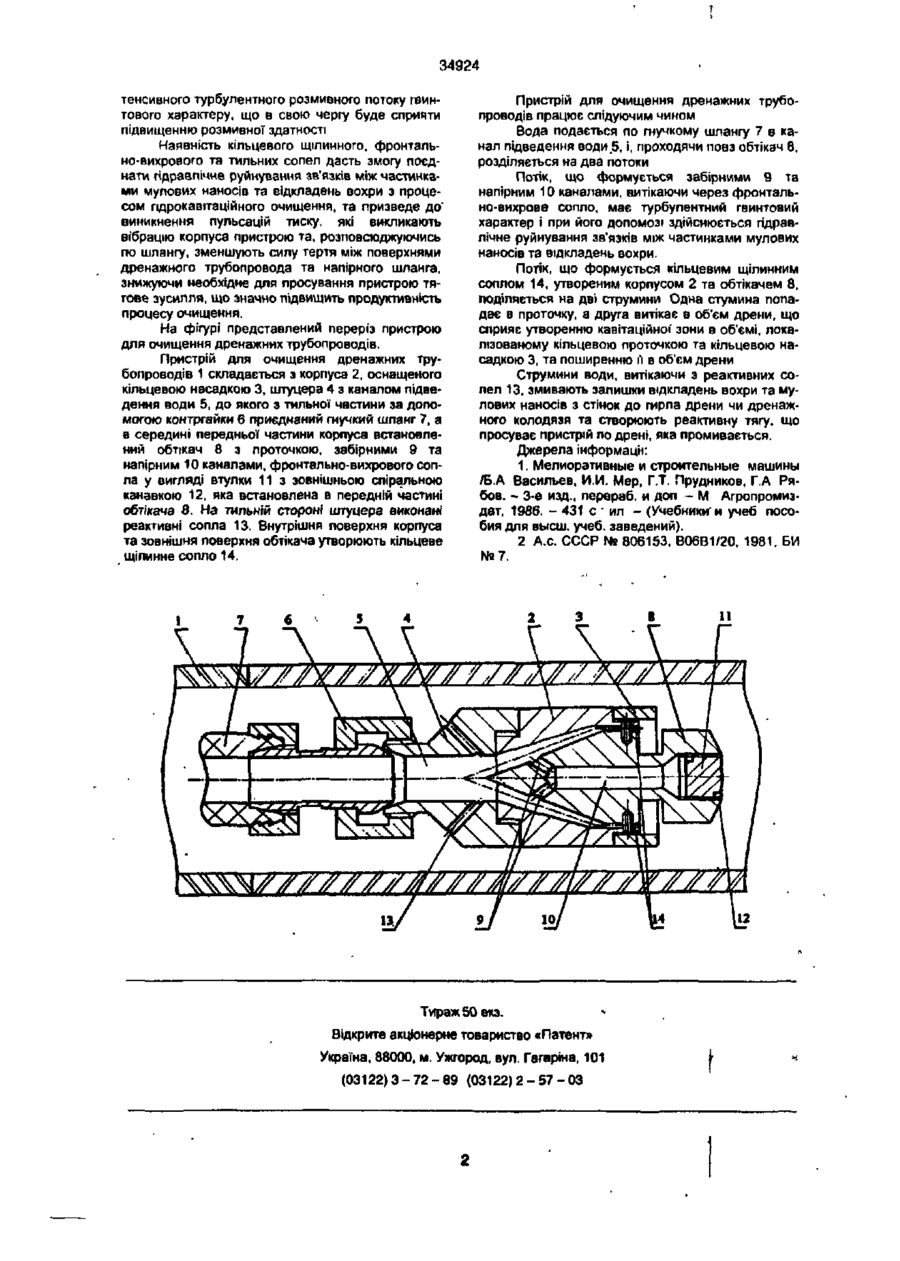

Пристрій для очищення дренажних трубопроводів, що складається з корпуса, штуцера ДЛИ підведення рідини, обтікача з проточкою, кільцевого насадка та контргайки, відрізняється тим, що на конусній частині обтікача виконані забірні та напірний канали з'єднані між собою, причому в передній частині обтікача встановлена втулка з зовнішньою спіральною канавкою, яка в поєднанні з внутрішньою поверхнею обтікача утворює фронтально-вихрове сопло, а в тильній частині штуцера виконані реактивні сопла. Винахід відноситься до експлуатаційної меліоративної' техніки, а саме до пристроїв для очищення трубопроводів Відома гідравлічна реактивна дренопромивна головка, що складається з приєднаного до гнучкого шланга корпуса з канапами для подачі води фронтального та тильних сопел (1]. Недоліком даної гідравлічної реактивної дренопромивної головки є упорядкований характер взаємодії струмин води, що витікають з фронтального та тильних сопел, що ье дає можливості створення турбулентного розмивного потоку гвинтового характеру, що знижує ефективність промивки Другим недоліком є те, що при переміщенні гідравлічної реактивної' дренопромивної головки виникає велика сила тертя між поверхнями дренажного трубопровода та напірного шланга, що значно знижує продуктивність очищення. Найбільш близькою до запропонованого є гідродинамічна випромінююча система, що складається з корпуса, штуцера для підведення ріди' ни, обтікача з проточкою, кільцевого насадка та контргайки [2]. Недоліками гідродинамічної випромінюючої системи є низька розмивна здатність із-за відсутності фронтальної розмивної струмини, внаслідок утворення нерозмивної (мертвої) зони перед обтікачем та неможливість самопереміщення системи в порожнині дрени через відсутність реактивної тяги, яка створюється тильними соплами. Запропонований винахід направлений на вирішення задач підвищення розмивної здатності за рахунок створення інтенсивного турбулентного розмивного потоку гвинтового характеру та зменшення сили тертя між поверхнями дренажного трубопровода та напірного шланга за рахунок створення зони кавітації Крім того, поєднання гідравлічного руйнування зв'язків між частинками мулових наносів та відкладень вохри з процесом пдрокавітаційного очищення значно підвищить продуктивність процесу очищення Для цього в пристрої для очищення дренажних трубопроводів, який складається з корпуса з кільцевою насадкою, штуцера з каналом підведення води, до якого з тильної частини за допомогою контргайки приєднаний гнучкий шланг, та обтікача з проточкою, на конусній частині якого виконані забірні та напірний канали, з'єднані між собою, фронтально-вихрового сопла у вигляді втулки з зовнішньою спіральною канавкою, яка встановлена в передній частині обтікача. На тильній стороні штуцера виконані реактивні сопла Внутрішня поверхня корпуса та зовнішня поверхня обтікача утворюють кільцеве щілинне сопло. Виконання в обтікачі забірних та напірного каналів, з'єднаних між собою, дасть змогу здійснювати подачу робочої рідини до фронтапьновихрового сопла у вигляді втулки з зовнішньою спіральною канавкою, яка встановлена в передній частині обтікача, що призведе до формування ін 04 О) CO < э at 34924 тенсивного турбулентного роэмивного потоку гвинтового характеру, що в свою чергу буде сприяти підвищенню розмивної здатності Наявність кільцевого щілинного, фронтально-вихрового та тильних сопел дасть змогу поєднати гідравлічне руйнування зв'язків між частинками мулових наносів та відкладень вохри з процесом пдрокагітаційного очищення, та призведе до' виникнення пульсацій тиску, які викликають вібрацію корпуса пристрою та, розповсюджуючись по шлангу, зменшують силу тертя між поверхнями дренажного трубопровода та напірного шланга, знижуючи необхідне для просування пристрою тягове зусилля, що значно підвищить продуктивність процесу очищення. На фігурі представлений переріз пристрою для очищення дренажних трубопроводів. Пристрій для очищення дренажних трубопроводів 1 складається з корпуса 2, оснащеного кільцевою насадкою 3, штуцера 4 з каналом підведення води 5, до якого з тильної частини за допомогою контргайки 6 приєднаний гнучкий шланг 7, а в середині передньої частини корпуса встановлений обтікач 8 з проточкою, забірними 9 та напірним 10 каналами, фронтально-вихрового сопла у вигляді втулки 11 з зовнішньою спіральною канавкою 12, яка встановлена в передній частині обтікача 8. На тильній стороні штуцера виконані реактивні сопла 13. внутрішня поверхня корпуса та зовнішня поверхня обтікача утворюють кільцеве щілинне сопло 14. Пристрій для очищення дренажних трубопроводів працює слідуючим чином Вода подається по гнучкому шлангу 7 в канал підведення води 5, і, проходячи повз обтікач 8, розділяється на два потоки Потік, що формується забірними 9 та напірним 10 каналами, витікаючи через фронтально-вихрове сопло, має турбулентний гвинтовий характер і при його допомозі здійснюється гідравлічне руйнування зв'язків між частинками мулових наносів та відкладень вохри. Потік, що формується кільцевим щілинним соплом 14, утвореним корпусом 2 та обтікачем 8, поділяється на дві струмини Одна стумина попадає в проточку, а друга витікає в об'єм дрени, що сприяє утворенню кавітаційної зони в об'ємі, локалізованому кільцевою проточкою та кільцевою насадкою 3, та поширенню ґі в об'єм дрени Струмини води, витікаючи з реактивних сопел 13, змивають залишки відкладень вохри та мулових наносів з стінок до гирла дрени чи дренажного колодязя та створюють реактивну тягу, що просуває пристрій по дрені, яка промивається. Джерела інформації: 1. Мелиоративные и строительные машины /Б.А Васильев, И И . Мер, ГТ. Прудников, ГА Рябов. - 3-е изд., перераб. и доп - М Агропромиэдат, 1986. - 431 с и л - (Учебник* и учеб пособия для высш. учеб. заведений). 2 А.с. СССР № 806163, В06В1/20, 1981, БИ №7. Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна. 101 (03122)3-72-89 (03122)2-57-03
