Маслоробка побутова

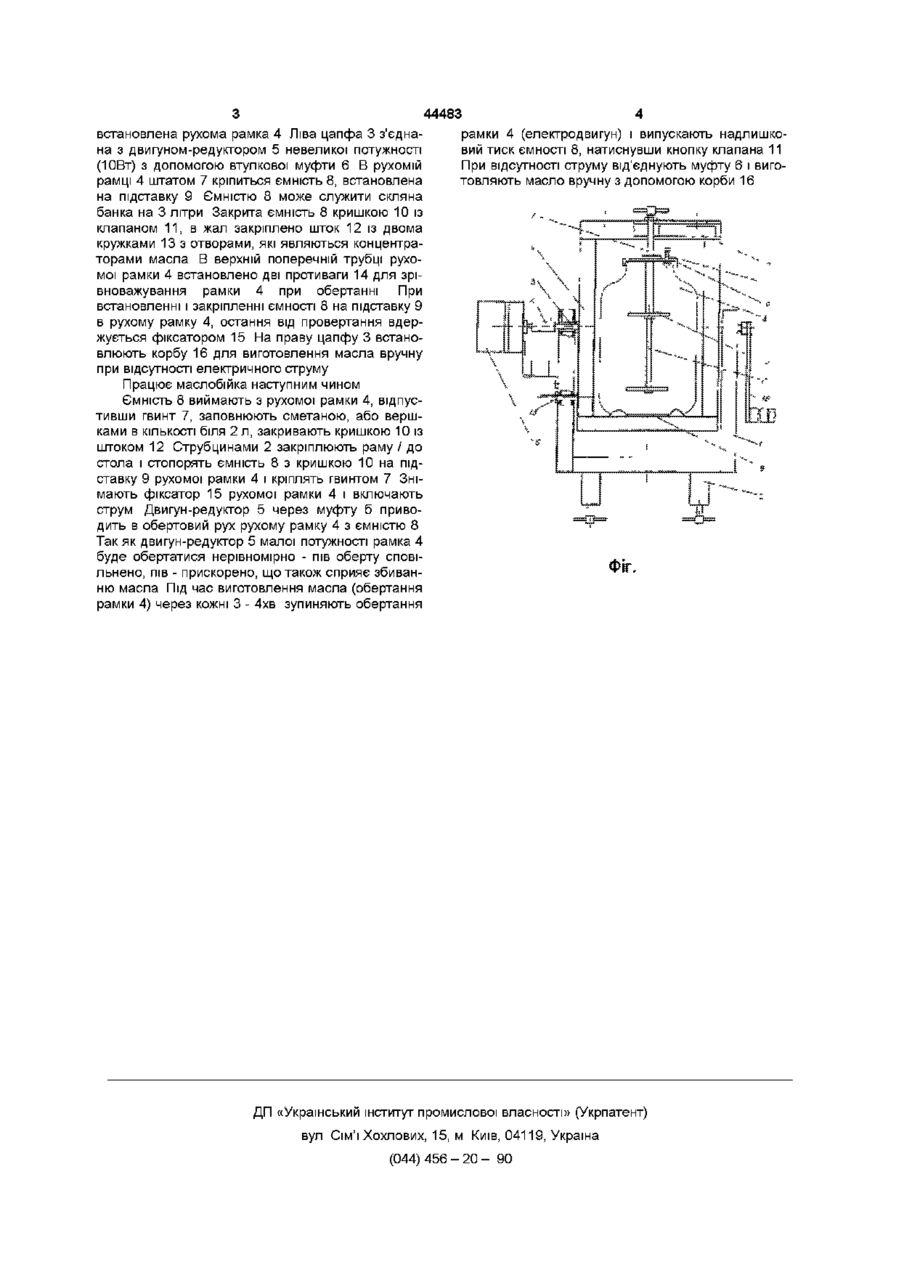

Маслоробка побутова, що містить нерухому раму, ротор, який являє собою розташовану в каркасі знімну ємність з кришкою та концентратором масла, та опорний вузол, виконаний у вигляді пари цапф, яка відрізняється тим, що вона має механічний привід і фіксатор, встановлені на нерухомій рамі, каркас ротора, виконаний в вигляді замкнутої рухомої рамки, причому цапфи встановлені на и бокових стійках, вісь обертання ротора перпендикулярна до осі ємності, а в кришці ємності встановлено клапан Винахід відноситься до засобів побутового обладнання і може бути використаний для виготовлення масла із сметани або вершків в домашніх умовах Відома маслобійка побутова, в якій ємність із запитою сметаною обертається відносно горизонтальної осі, яка проходить по осі ємності (А С СРСР №1517860, МПКАОи 15/04, 1987р) Даний пристрій має мажу інтенсивність переміщування сметани і продуктивність виготовлення масла Найбільш близькою до запропонованого винаходу є маслобійка побутова, що містить нерухому раму, ротор, який являє собою закріплену в корпусі з "ємну ємність з кришкою та концентратором масла, та опорний вузол виконаний v вигляді пари цапф (А С СРСР № 1762819, МПК A01J 15/02, 1988р) Проте у даного пристрою відсутнє пристосування для випуску надмірного тиску газів в ємності підчас виготовлення масла і мала інтенсивність перемішування сметани (вісь обертання розміщена над невеликим кутом до осі ємності), що зумовлює низьку продуктивність виготовлення масла, нестабільне положення каркаса при закріпленні в ньому ємності, тому що відсутній будь-який фіксатор, відсутній механічний привід В основі винаходу поставлено задачу створення такої маслобійки побутової, в якій зміна конструкції каркасу, та введення додаткових елементів, дозволить підвищити інтенсивність перемішування сметани і випуск надмірного тиску газів, спростить встановлення ємності в каркасі та ме ханізувати процес виготовлення масла Поставлена задача вирішується тим, що маслобійка побутова, що містить нерухому раму, ротор, який являє собою закріплену в каркасі знімну ємність з кришкою і концентратором масла, та опорний вузол, виконаний у вигляді пари цапф, згідно з винаходом, містить механічний привід і фіксатор, встановлені на нерухомій рамі, а каркас ротора виконаний в вигляді замкнутої рухомої рамки, причому цапфи встановлені на її бокових стійках, вісь обертання ротора перпендикулярна до осі ємності, а в кришці ємності встановлено клапан Обертання рухомої рамки відносно осі перпендикулярної до осі ємності сприяє інтенсивному перемішуванню сметани Клапан, встановлений в кришці ємності, дозволяє випускати надмірний тиск газів в ємності підчас збивання масла Ця зміна конструкції і введення клапана, збільшує продуктивність маслобійки Наявність фіксатора рухомої рамки дозволяє стабілізувати и положення при встановленні, ємності, а механічний привід дозволяє механізувати процес виготовлення масла Винахід пояснюється кресленням, на якому зображено загальний вигляд маслобійки побутової Маслобійка складається з нерухомої рами 1, яка виготовляється із квадратної трубки (наприклад 25 х 28 х 1,5), струбцин 2, якими рама 1 кріпиться до стола або іншої масивної горизонтальної площини В рамі 1 на двох цапфах З СО 00 44483 встановлена рухома рамка 4 Ліва цапфа 3 з'єднарамки 4 (електродвигун) і випускають надлишкона з двигуном-редуктором 5 невеликої потужності вий тиск ємності 8, натиснувши кнопку клапана 11 (ЮВт) з допомогою втулкової муфти 6 В рухомій При відсутності струму від'єднують муфту 6 і вигорамці 4 штатом 7 кріпиться ємність 8, встановлена товляють масло вручну з допомогою корби 16 на підставку 9 Ємністю 8 може служити скляна банка на 3 літри Закрита ємність 8 кришкою 10 із клапаном 11, в жал закріплено шток 12 із двома кружками 13 з отворами, які являються концентраторами масла В верхній поперечній трубці рухомої рамки 4 встановлено дві противаги 14 для зрівноважування рамки 4 при обертанні При встановленні і закріпленні ємності 8 на підставку 9 в рухому рамку 4, остання від провертання вдержується фіксатором 15 На праву цапфу 3 встановлюють корбу 16 для виготовлення масла вручну при відсутності електричного струму Працює маслобійка наступним чином Ємність 8 виймають з рухомої рамки 4, відпустивши гвинт 7, заповнюють сметаною, або вершками в КІЛЬКОСТІ біля 2 л, закривають кришкою 10 із штоком 12 Струбцинами 2 закріплюють раму / до стола і стопорять ємність 8 з кришкою 10 на підставку 9 рухомої рамки 4 і кріплять гвинтом 7 Знімають фіксатор 15 рухомої рамки 4 і включають струм Двигун-редуктор 5 через муфту б приводить в обертовий рух рухому рамку 4 з ємністю 8 Так як двигун-редуктор 5 малої потужності рамка 4 буде обертатися нерівномірно - пів оберту сповільнено, пів - прискорено, що також сприяє збиванню масла Під час виготовлення масла (обертання рамки 4) через кожні 3 - 4хв зупиняють обертання ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
