Формула / Реферат

1. Льонотертковий апарат, що містить встановлені на рамі горловину та плющильні вальці, а також регулювальний формувач зони плющення і привід, який відрізняється тим, що регулювальний формувач зони плющення виконаний у формі хвилеподібної пластини, спорядженої по торцевих сторонах роликами, змонтованими з можливістю контакту з притискними плющильними вальцями, при цьому під середньою частиною хвилеподібної частини з її зовнішньої сторони розміщений регулятор притискання пластини.

2. Льонотертковий апарат за п. 1, який відрізняється тим, що регулятор притискання пластини виконаний у вигляді порожнинного корпусу, всередині якого розміщені пружні елементи, регулювальний гвинт та фланець із стержнем, спорядженим вилкою та контактним роликом.

Текст

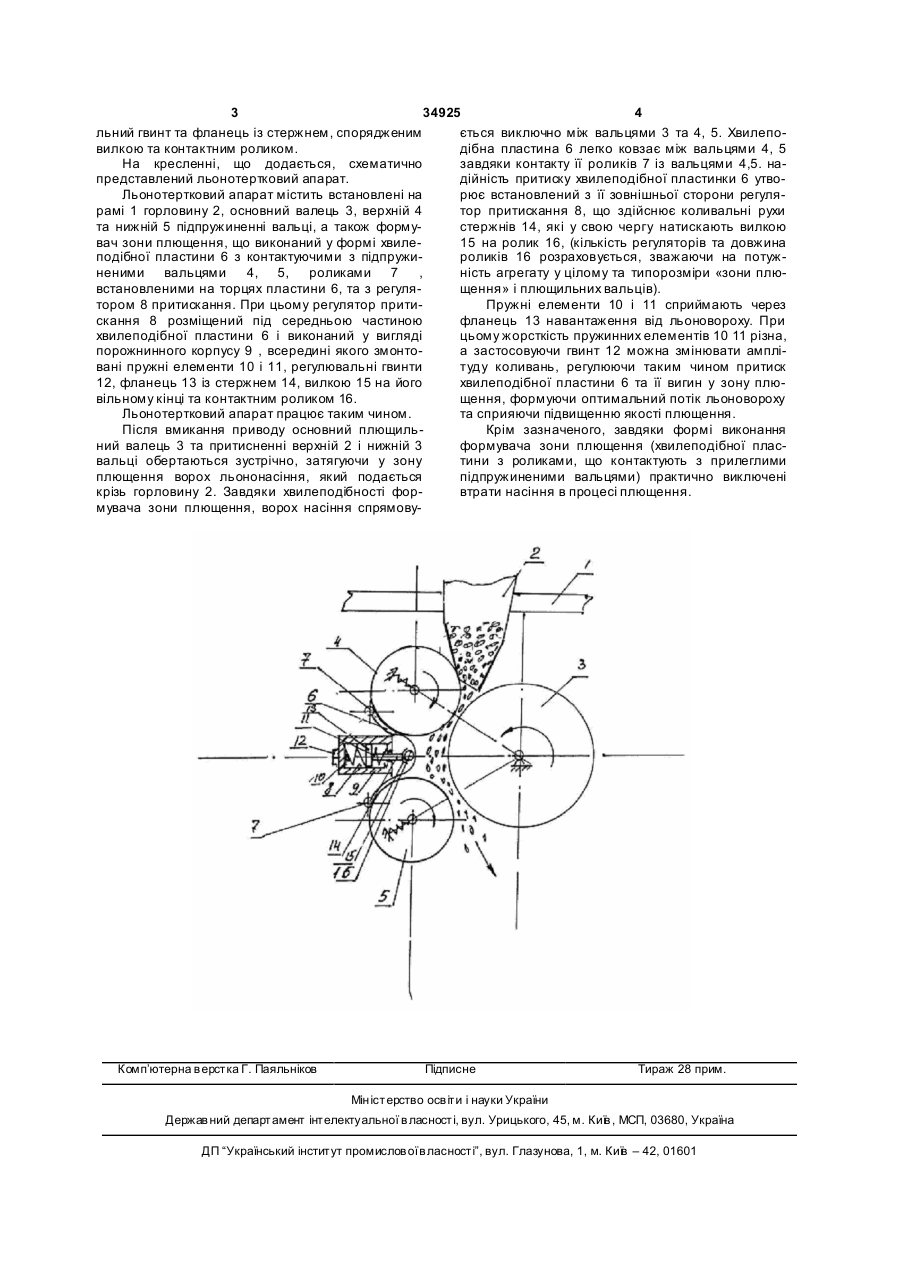

1. Льонотертковий апарат, що містить встановлені на рамі горловину та плющильні вальці, а також регулювальний формувач зони плющення і привід, який відрізняється тим, що регулюваль 3 34925 4 льний гвинт та фланець із стержнем, спорядженим ється виключно між вальцями 3 та 4, 5. Хвилеповилкою та контактним роликом. дібна пластина 6 легко ковзає між вальцями 4, 5 На кресленні, що додається, схематично завдяки контакту її роликів 7 із вальцями 4,5. напредставлений льонотертковий апарат. дійність притиску хвилеподібної пластинки 6 утвоЛьонотертковий апарат містить встановлені на рює встановлений з її зовнішньої сторони регулярамі 1 горловину 2, основний валець 3, верхній 4 тор притискання 8, що здійснює коливальні рухи та нижній 5 підпружиненні вальці, а також формустержнів 14, які у свою чергу натискають вилкою вач зони плющення, що виконаний у формі хвиле15 на ролик 16, (кількість регуляторів та довжина подібної пластини 6 з контактуючими з підпружироликів 16 розраховується, зважаючи на потужненими вальцями 4, 5, роликами 7 , ність агрегату у цілому та типорозміри «зони плювстановленими на торцях пластини 6, та з регулящення» і плющильних вальців). тором 8 притискання. При цьому регулятор притиПружні елементи 10 i 11 сприймають через скання 8 розміщений під середньою частиною фланець 13 навантаження від льоновороху. При хвилеподібної пластини 6 і виконаний у вигляді цьому жорсткість пружинних елементів 10 11 різна, порожнинного корпусу 9 , всередині якого змонтоа застосовуючи гвинт 12 можна змінювати амплівані пружні елементи 10 і 11, регулювальні гвинти туду коливань, регулюючи таким чином притиск 12, фланець 13 із стержнем 14, вилкою 15 на його хвилеподібної пластини 6 та її вигин у зону плювільному кінці та контактним роликом 16. щення, формуючи оптимальний потік льоновороху Льонотертковий апарат працює таким чином. та сприяючи підвищенню якості плющення. Після вмикання приводу основний плющильКрім зазначеного, завдяки формі виконання ний валець 3 та притисненні верхній 2 і нижній 3 формувача зони плющення (хвилеподібної пласвальці обертаються зустрічно, затягуючи у зону тини з роликами, що контактують з прилеглими плющення ворох льононасіння, який подається підпружиненими вальцями) практично виключені крізь горловину 2. Завдяки хвилеподібності форвтрати насіння в процесі плющення. мувача зони плющення, ворох насіння спрямову Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Flax decorticator

Автори англійською

Kuzhel Emma Viktorivna, Bozhydarnik Viktor Volodymyrovych, Fesenko Olha Oleksandrivna

Назва патенту російською

Льнотерка

Автори російською

Кужель Эмма Викторовна, Божидарник Виктор Владимирович, Фесенко Ольга Александровна

МПК / Мітки

МПК: A01D 45/00

Мітки: апарат, льонотертковий
