Секційний бральний апарат льонозбиральної машини

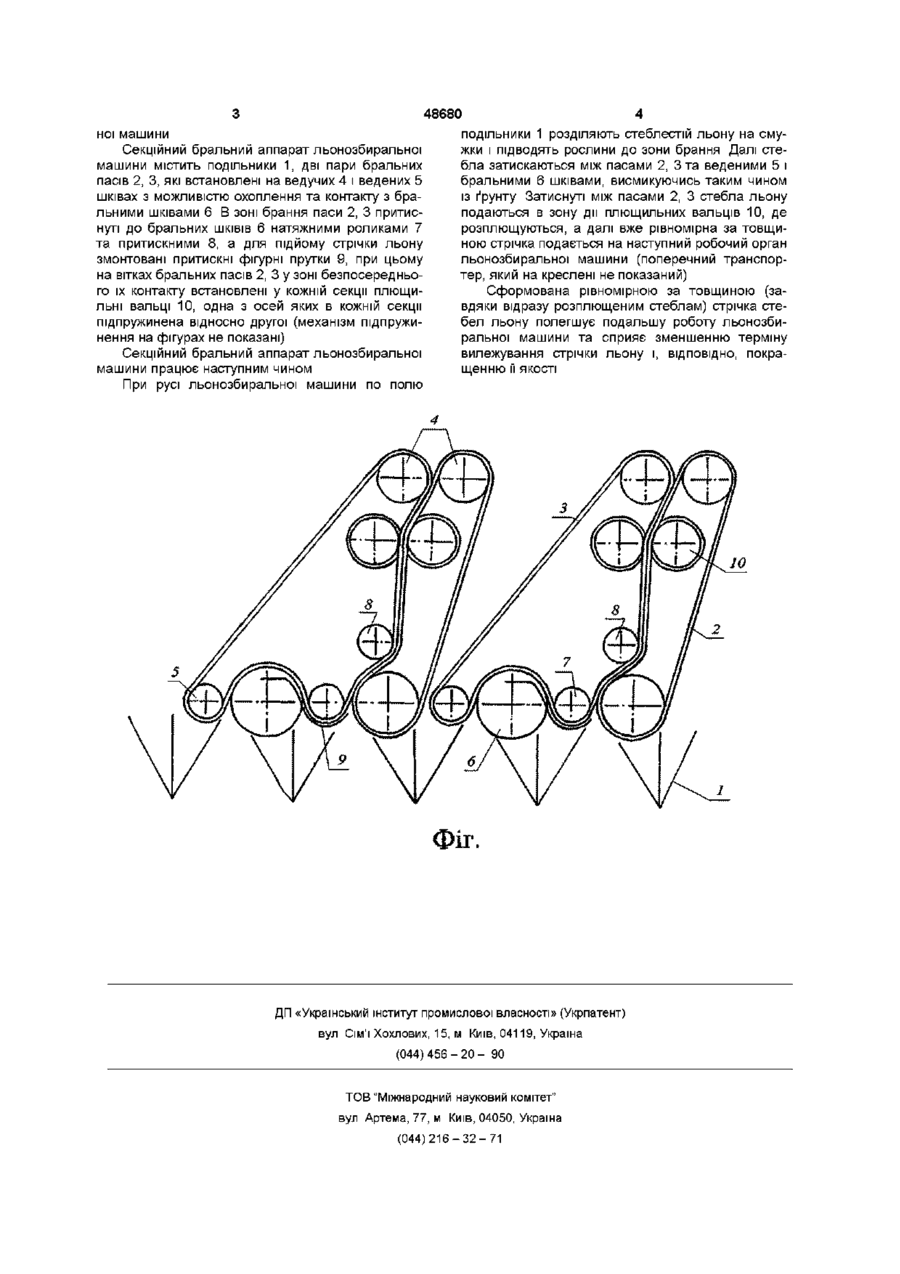

Секційний бральний апарат льонозбиральної машини, що містить дві пари оснащених натяжними роликами бральних пасів, які встановлені на ведучих та ведених шківах з можливістю контакту з бральними шківами, який відрізняється тим, що на контактуючих гілках бральних пасів встановлені плющильні вальці, осі яких розміщені паралельно осям ведучих та ведених ШКІВІВ, а в зоні брання між натяжними та бральними шківами змонтовані притискні фігурні прутки Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний як вузол льонозбиральної машини Відомий бральний апарат льонокомбайна ЛК4А містить подільники, ведучі та ведені шківи на які надіті нескінченні бральні паси, притискні та натяжні ролики [Г А Хайлис «Теория и расчет льноуборочных машин» Труды Великолукского с\х института Вып XXVI, Елгава, 1973, стр 66-67] Найбільш близьким за призначенням до пристрою, що заявляється, є секційний бральний апарат льонозбиральної машини, який містить дві пари споряджених натяжними роликами бральних пасів, що встановлені на ведучих та ведених шківах з можливістю контакту з бральними шківами, поперечний стрічковий транспортер, напрямні диски, що змонтовані з обох боків ведучого шківа одного з пари валів, при цьому на суміжному валі іншої пари встановлена пара додаткових ШКІВІВ З обох сторін ведучого шківа бральних пасів, крім того кожен додатковий ведучий шків зв'язаний з напрямними дисками ведучого валу за допомогою стрічки, яка контактує зі стрічкою поперечного транспортера, на виході з якого встановлені плющильні вальці [Див Патент СССР № 1794376, А01Д45Ю6, 1990р] конструкцію для отримання нового технічного результату, який виявляється у и спрощенні та забезпеченні якісного плющення стебел у стрічці льону Поставлене завдання вирішується наступним чином У відомому секційному бральному апараті льонозбиральної машини, що містить дві пари споряджених натяжними роликами бральних пасів, які встановлені на ведучих та ведених шківах з можливістю контакта з бральними шківами, згідно з винаходом, що заявляється, на контактуючих між собою вітках бральних пасів встановлені плющильні вальці, осі яких розміщені паралельно осям ведучих та ведених ШКІВІВ, а в зоні брання між натяжними роликами та бральними шківами змонтовані притискні фігурні прутки Усі суттєві ВІДМІННІ ознаки спрямовані на досягнення єдиної мети, а саме отримання нового технічного результату - спрощення конструкції та підвищення якості плющення стебел у стрічці льону Дійсно, завдяки роботі плющильних вальців, саме на початку брання, стебла розчавлюються вальцями і товщина стрічки стебел по всій ширині стрічки відразу стає однаковою, що зменшує зусилля на робочі органи, зменшує ймовірність перекосу пасів, стрічка виходить більш рівномірна, що, у свою чергу, сприяє зменшенню терміну вилежування трести і підвищенню якості зібраного льону На фігурах, що додаються, схематично зображений секційний бральний аппарат льонозбираль Суттєвим недоліком такого секційного брального апарату льонозбиральної машини є складність конструкції та неможливість забезпечити якісне плющення стрічки льону, через велику и товщину Завдання на яке спрямований винахід, що заявляється, можна викласти таким чином змінити О 00 (О 00 48680 ноі машини Секційний бральний аппарат льонозбиральної машини містить подільники 1, дві пари бральних пасів 2, 3, які встановлені на ведучих 4 і ведених 5 шківах з можливістю охоплення та контакту з бральними шківами 6 В зоні брання паси 2, 3 притиснуті до бральних ШКІВІВ 6 натяжними роликами 7 та притискними 8, а для підйому стрічки льону змонтовані притискні фігурні прутки 9, при цьому на вітках бральних пасів 2, 3 у зоні безпосереднього їх контакту встановлені у кожній секції плющильні вальці 10, одна з осей яких в кожній секції підпружинена відносно другої (механізм підпружинення на фігурах не показані) Секційний бральний аппарат льонозбиральної машини працює наступним чином При русі льонозбиральної машини по полю подільники 1 розділяють стеблестій льону на смужки і підводять рослини до зони брання Далі стебла затискаються між пасами 2, 3 та веденими 5 і бральними 6 шківами, висмикуючись таким чином із ґрунту Затиснул між пасами 2, 3 стебла льону подаються в зону дії плющильних вальців 10, де розплющуються, а далі вже рівномірна за товщиною стрічка подається на наступний робочий орган льонозбиральної машини (поперечний транспортер, який на креслені не показаний) Сформована рівномірною за товщиною (завдяки відразу розплющеним стеблам) стрічка стебел льону полегшує подальшу роботу льонозбиральної машини та сприяє зменшенню терміну вилежування стрічки льону і, ВІДПОВІДНО, покращенню її якості ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
