Апарат для плющення стебел льону льонозбиральної машини

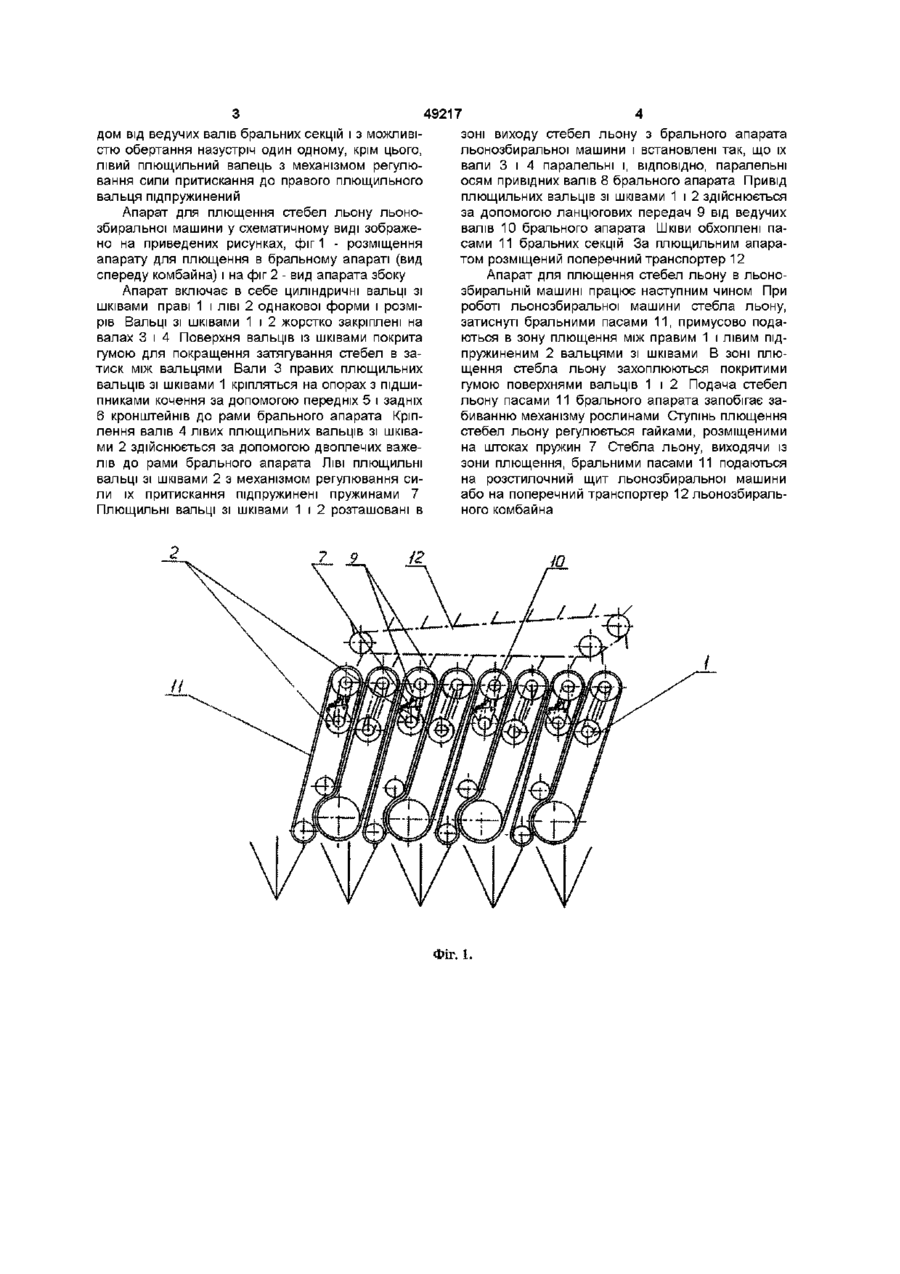

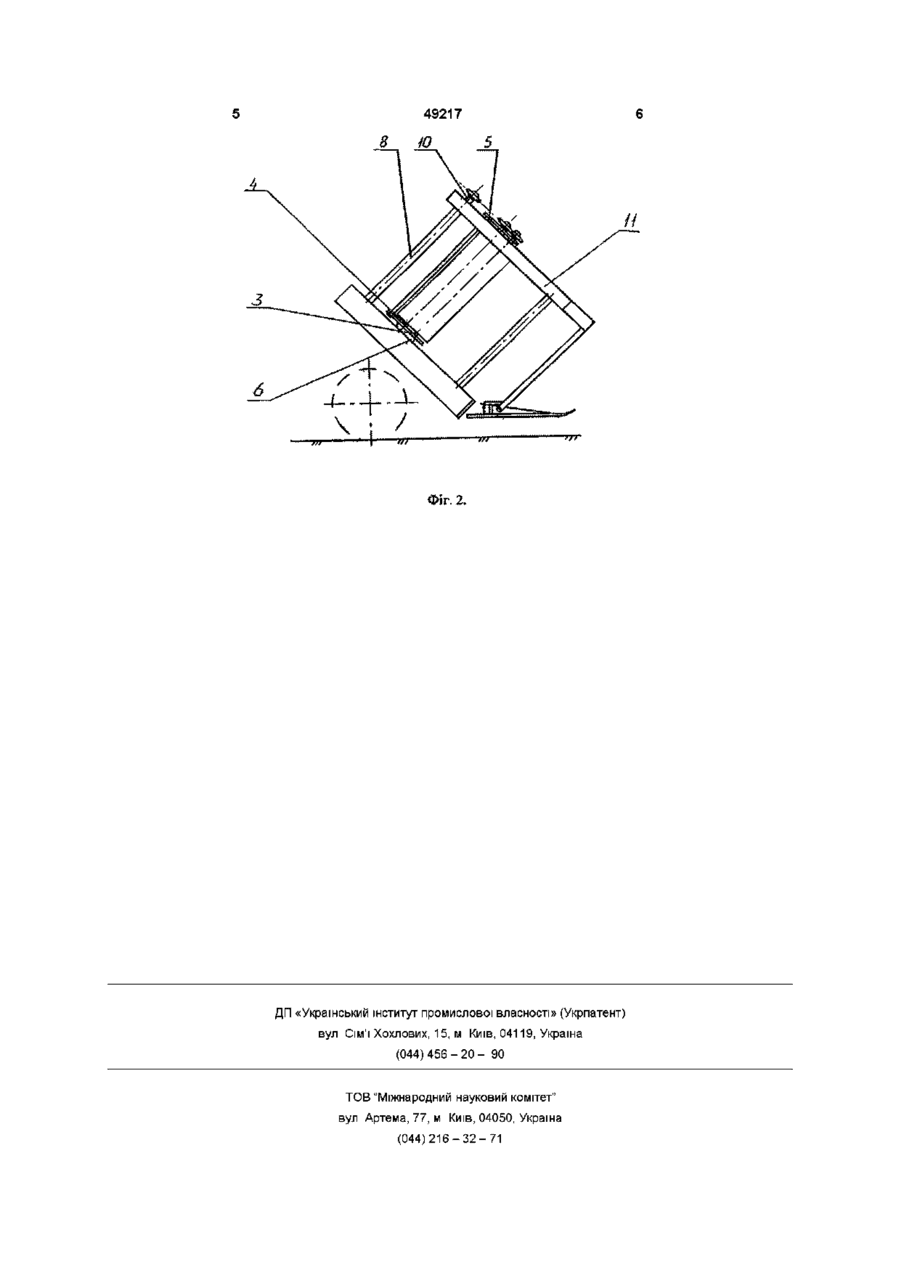

Апарат для плющення стебел льону льонозбиральної машини, який включає в себе два плющильні вальці циліндричної форми, що обертаються з однаковою швидкістю і один з яких підпружинений, який відрізняється тим, що плю щильні вальці зі шківами, обхоплені пасами бральних секцій, розміщені в зоні виходу стебел льону з брального апарата, причому обидва вальці встановлені паралельно осям привідних валів брального апарата з примусовою подачею стебел льону в зону плющення, з активним приводом від ведучих валів бральних секцій і з можливістю обертання назустріч один одному, крім цього лівий плющильний валець з механізмом регулювання сили притискання до правого плющильного вальця підпружинений Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований в машинах для збирання льону Відомий пристрій для плющення стебел льону до льонозбиральних машин, який включає в себе встановлений на шківах подаючий транспортер і плющильні вальці, причому нижній плющильний валець виконано під пружиненим, а верхній трьохсекційним, дві секції якого встановлено з двох сторін ведучого шківа транспортера, а третя за ним (див А С СРСР № 318360, кл A01D 45/06) Недоліком цього пристрою є складність його конструкції, що ВІДПОВІДНО знижує надійність Крім цього, пристрій в цілому здійснює подвійне плющення верхньої і середньої частини стебел льону (перше плющення цих частин стебел здійснюється вже при бранні льону і його обчісуванні), що приводить до погіршення якості трести 1658878, клАОЮ 45/06) Суттєвими недоліками цього пристрою є складність конструкції, а саме недосконалість механізму приводу плющильних вальців Також при плющенні існує так звана "мертва зона", де перед плющильними вальцями накопичуються стебла і механізм забивається рослинами Не повністю ліквідується подвійне плющення стебел після проходження через бральні рівчаки, затискний транспортер і плющильний апарат, що приводить до погіршення якості трести В основу винаходу поставлено задачу в бральному апараті шляхом удосконалення його конструкції, а саме встановленням двох додаткових плющильних вальців, один з яких підпружинений, забезпечити безперебійну подачу стебел льону в зону плющення, усунути "мертву зону" і не допустити повторного плющення стебел, завдяки чому поліпшити якість льонотрести Поставлені завдання вирішуються завдяки тому, що в апараті для плющення стебел льону льонозбиральної машини, який включає в себе два плющильні вальці циліндричної форми, що обертаються з однаковою швидкістю і один з яких підпружинений, ВІДПОВІДНО до запропонованого винаходу, плющильні вальці зі шківами, обхоплені пасами бральних секцій, розміщені в зоні виходу стебел льону з брального апарата, причому обидва вальці встановлені паралельно осям привідних валів брального апарата з примусовою подачею стебел льону в зону плющення, з активним приво Відомий також пристрій для плющення стебел льону, який включає плющильні вальці і каток для прикочування стебел льону з метою притискання їх до поверхні поля (див А С СРСР № 130272, кп A01D 45/06) Недоліками такого пристрою є подвійне плющення частини стебел Найбільш близьким за технічною сутністю до запропонованого є пристрій, який включає в себе два плющильні вальці циліндричної форми, які обертаються з однаковою швидкістю і один з яких підпружинений Механізм встановлений в льонозбиральному комбайні за затискним транспортером в зоні розстилочного щита (див А С СРСР № 1^ 49217 дом від ведучих валів бральних секцій і з можливістю обертання назустріч один одному, крім цього, лівий плющильний валець з механізмом регулювання сили притискання до правого плющильного вальця підпружинений Апарат для плющення стебел льону льонозбиральної машини у схематичному виді зображено на приведених рисунках, фіг 1 - розміщення апарату для плющення в бральному апараті (вид спереду комбайна) і на фіг 2 - вид апарата збоку Апарат включає в себе циліндричні вальці зі шківами праві 1 і ЛІВІ 2 однакової форми і розмірів Вальці зі шківами 1 і 2 жорстко закріплені на валах 3 і 4 Поверхня вальців із шківами покрита гумою для покращення затягування стебел в затиск між вальцями Вали 3 правих плющильних вальців зі шківами 1 кріпляться на опорах з підшипниками кочення за допомогою передніх 5 і задніх 6 кронштейнів до рами брального апарата Кріплення валів 4 лівих плющильних вальців зі шківами 2 здійснюється за допомогою двоплечих важелів до рами брального апарата ЛІВІ ПЛЮЩИЛЬНІ вальці зі шківами 2 з механізмом регулювання сили їх притискання підпружинені пружинами 7 Плющильні вальці зі шківами 1 і 2 розташовані в зоні виходу стебел льону з брального апарата льонозбиральної машини і встановлені так, що їх вали 3 і 4 паралельні і, ВІДПОВІДНО, паралельні осям привідних валів 8 брального апарата Привід плющильних вальців зі шківами 1 і 2 здійснюється за допомогою ланцюгових передач 9 від ведучих валів 10 брального апарата Шківи обхоплені пасами 11 бральних секцій За плющильним апаратом розміщений поперечний транспортер 12 Апарат для плющення стебел льону в льонозбиральній машині працює наступним чином При роботі льонозбиральної машини стебла льону, затиснул бральними пасами 1 1 , примусово подаються в зону плющення між правим 1 і лівим підпружиненим 2 вальцями зі шківами В зоні плющення стебла льону захоплюються покритими гумою поверхнями вальців 1 і 2 Подача стебел льону пасами 11 брального апарата запобігає забиванню механізму рослинами Ступінь плющення стебел льону регулюється гайками, розміщеними на штоках пружин 7 Стебла льону, виходячи із зони плющення, бральними пасами 11 подаються на розстилочний щит льонозбиральної машини або на поперечний транспортер 12 льонозбирального комбайна Фіг. 1. \ / Фіг. 2. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
