Льонобральний апарат

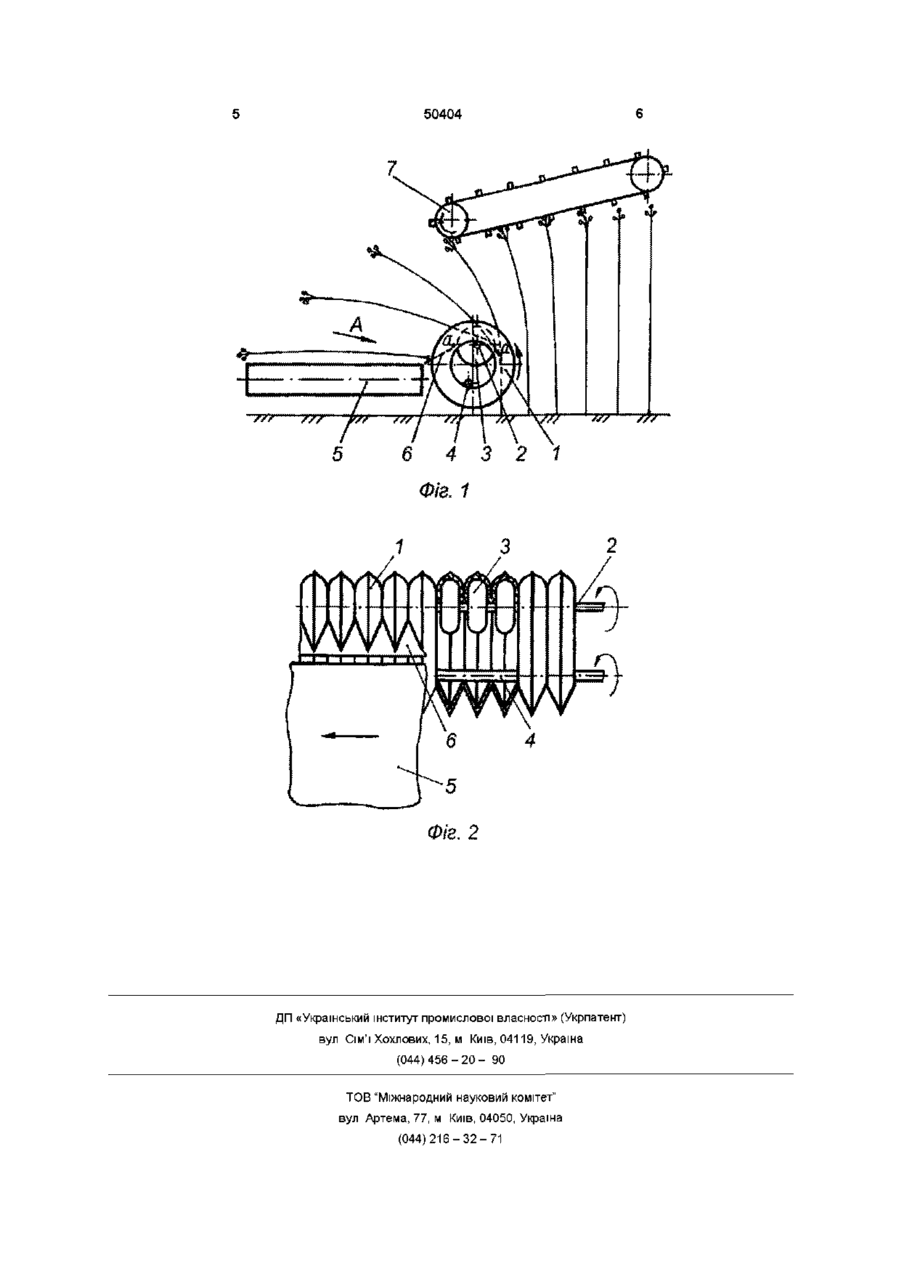

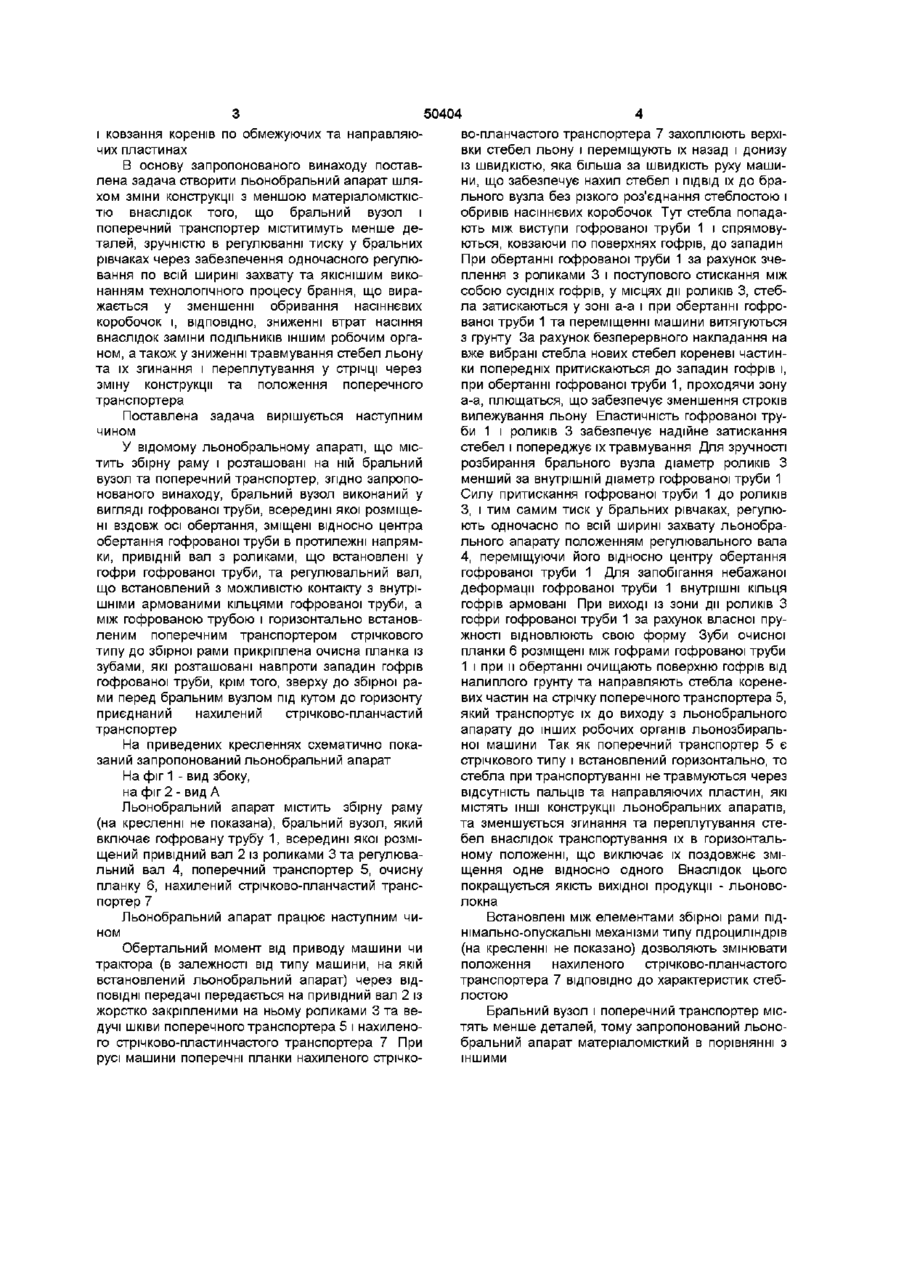

Льонобральний апарат, що містить збірну раму і розташовані на ній бральний вузол та поперечний транспортер, який відрізняється тим, що бральний вузол виконаний у вигляді гофрованої труби, всередині якої розміщені вздовж осі обер тання зміщені відносно центра обертання гофрованої труби в протилежні напрямки привідний вал з роликами, що встановлені у гофри гофрованої труби, та регулювальний вал, що встановлений з можливістю контакту з внутрішніми армованими кільцями гофрованої труби, а між гофрованою трубою і горизонтально встановленим поперечним транспортером стрічкового типу до збірної рами прикріплена очисна планка із зубами, які розташовані навпроти западин гофрів гофрованої труби, крім того, зверху до збірної рами перед бральним вузлом під кутом до горизонту приєднаний нахилений стрічково-пластинчастий транспортер Винахід відноситься до області сільськогосподарського машинобудування і може бути використаний як вузол льонобрального комбайна, причіпної або навісної льонобральної машини Відомий льонобральний апарат типу ЛТ-4, який містить збірну раму і розміщені на ній подільники, пасовий бральний апарат з поздовжніми бральними рівчаками та ланцюгово-пальцевий поперечний транспортер (див Комаристов В Ю , Дунай М Ф Сільськогосподарські машини Підручник - К Вища школа, 1979 - 496 с , стор 397399) Недоліками такого апарату є його велика матеріаломісткість, пов'язана з конструктивним виконанням бральних секцій, обривання насіннєвих коробочок при розділенні стеблостою подільниками, що призводить до втрат насіння, розтягнутість стебел у стрічці, неможливість плющення кореневої частини стебел, що призводить до збільшення строків вилежування стрічок льону на полі, травмування стебел пальцями поперечного транспортера поперечного транспортера розміщені обмежуючі і направляючі пластини, при цьому на ділянках контакту бральної труби з притискними секціями напресована спіраль з прутка, яка закінчується обичайкою з зубами, а кожна притискна секція виконана у вигляді розміщених з можливістю обертання парних роликів, на які натягнута еластична стрічка з спіральною навивкою на робочій поверхні, крім того, в безпосередньому контакті з еластичною стрічкою розташована гнучка обичайка з зубами, встановленими опозитно обичайці з зубами на бральній трубі таким чином, що зуби однієї обичайки потрапляють в западини другої, а виступи спіралі на бральній трубі співпадають з западинами спіралей на еластичних стрічках притискних секцій (див Пат України 10753 А, кл A01D 45/06, 1996 р Бюл №4) Найбільш близький за технічним змістом до запропонованого апарату є льонобральний апарат, що містить збірну раму і розташовані на ній подільники, бральний вузол та поперечний транспортер Бральний вузол виконаний у вигляді встановленої горизонтально з можливістю обертання бральної труби, що контактує з притискними секціями, а безпосередньо біля ланцюгово-пальцевого До недоліків такого льонобрального апарату можна віднести його велику матеріаломісткість, пов'язану з конструктивним виконанням бральної труби, притискних секцій і поперечного транспортера, складність регулювань тиску у бральних рівчаках - необхідно регулювати кожну окремо бральну секцію, при розділенні стеблостою льону подільниками можливе обривання насіннєвих коробочок, травмування стебел пальцями поперечного транспортера, а також можливе згинання та переплутування стебел льону внаслідок їх вертикального переміщення поперечним транспортером о ю 50404 і ковзання коренів по обмежуючих та направляючих пластинах В основу запропонованого винаходу поставлена задача створити льонобральний апарат шляхом зміни конструкції з меншою матеріаломісткістю внаслідок того, що бральний вузол і поперечний транспортер міститимуть менше деталей, зручністю в регулюванні тиску у бральних рівчаках через забезпечення одночасного регулювання по всій ширині захвату та ЯКІСНІШИМ виконанням технологічного процесу брання, що виражається у зменшенні обривання насіннєвих коробочок і, ВІДПОВІДНО, зниженні втрат насіння внаслідок заміни ПОДІЛЬНИКІВ ІНШИМ робочим органом, а також у зниженні травмування стебел льону та їх згинання і переплутування у стрічці через зміну конструкції та положення поперечного транспортера Поставлена задача вирішується наступним чином У відомому льонобральному апараті, що містить збірну раму і розташовані на ній бральний вузол та поперечний транспортер, згідно запропонованого винаходу, бральний вузол виконаний у вигляді гофрованої труби, всередині якої розміщені вздовж осі обертання, зміщені відносно центра обертання гофрованої труби в протилежні напрямки, привідній вал з роликами, що встановлені у гофри гофрованої труби, та регулювальний вал, що встановлений з можливістю контакту з внутрішніми армованими кільцями гофрованої труби, а між гофрованою трубою і горизонтально встановленим поперечним транспортером стрічкового типу до збірної рами прикріплена очисна планка із зубами, які розташовані навпроти западин гофрів гофрованої труби, крім того, зверху до збірної рами перед бральним вузлом під кутом до горизонту приєднаний нахилений стрічково-планчастий транспортер На приведених кресленнях схематично показаний запропонований льонобральний апарат На фіг 1 - вид збоку, на фіг 2 - вид А Льонобральний апарат містить збірну раму (на кресленні не показана), бральний вузол, який включає гофровану трубу 1, всередині якої розміщений привідний вал 2 із роликами 3 та регулювальний вал 4, поперечний транспортер 5, очисну планку 6, нахилений стрічково-планчастий транспортер 7 Льонобральний апарат працює наступним чином Обертальний момент від приводу машини чи трактора (в залежності від типу машини, на якій встановлений льонобральний апарат) через ВІДПОВІДНІ передачі передається на привідний вал 2 із жорстко закріпленими на ньому роликами 3 та ведучі шківи поперечного транспортера 5 і нахиленого стрічково-пластинчастого транспортера 7 При русі машини поперечні планки нахиленого стрічко во-планчастого транспортера 7 захоплюють верхівки стебел льону і переміщують їх назад і донизу із швидкістю, яка більша за швидкість руху машини, що забезпечує нахил стебел і ПІДВІД їх до брального вузла без різкого роз'єднання стеблостою і обривів насіннєвих коробочок Тут стебла попадають між виступи гофрованої труби 1 і спрямовуються, ковзаючи по поверхнях гофрів, до западин При обертанні гофрованої труби 1 за рахунок зчеплення з роликами 3 і поступового стискання між собою сусідніх гофрів, у місцях дії роликів 3, стебла затискаються у зоні а-а і при обертанні гофрованої труби 1 та переміщенні машини витягуються з грунту За рахунок безперервного накладання на вже вибрані стебла нових стебел кореневі частинки попередніх притискаються до западин гофрів і, при обертанні гофрованої труби 1, проходячи зону а-а, плющаться, що забезпечує зменшення строків вилежування льону Еластичність гофрованої труби 1 і роликів 3 забезпечує надійне затискання стебел і попереджує їх травмування Для зручності розбирання брального вузла діаметр роликів З менший за внутрішній діаметр гофрованої труби 1 Силу притискання гофрованої труби 1 до роликів 3, і тим самим тиск у бральних рівчаках, регулюють одночасно по всій ширині захвату льонобрального апарату положенням регулювального вала 4, переміщуючи його відносно центру обертання гофрованої труби 1 Для запобігання небажаної деформації гофрованої труби 1 внутрішні кільця гофрів армовані При виході із зони дії роликів З гофри гофрованої труби 1 за рахунок власної пружності відновлюють свою форму Зуби очисної планки 6 розміщені між гофрами гофрованої труби 1 і при и обертанні очищають поверхню гофрів від налиплого грунту та направляють стебла кореневих частин на стрічку поперечного транспортера 5, який транспортує їх до виходу з льонобрального апарату до інших робочих органів льонозбиральної машини Так як поперечний транспортер 5 є стрічкового типу і встановлений горизонтально, то стебла при транспортуванні не травмуються через відсутність пальців та направляючих пластин, які містять ІНШІ конструкції льонобральних апаратів, та зменшується згинання та переплутування стебел внаслідок транспортування їх в горизонтальному положенні, що виключає їх поздовжнє зміщення одне відносно одного Внаслідок цього покращується якість вихідної продукції - льоноволокна Встановлені між елементами збірної рами піднімально-опускальні механізми типу гідроциліндрів (на кресленні не показано) дозволяють змінювати положення нахиленого стрічково-планчастого транспортера 7 ВІДПОВІДНО ДО характеристик стеблостою Бральний вузол і поперечний транспортер містять менше деталей, тому запропонований льонобральний апарат матеріаломісткий в порівнянні з іншими 50404 6 4 3 2 1 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
