Пристрій для рентгенологічної діагностики остеопорозу

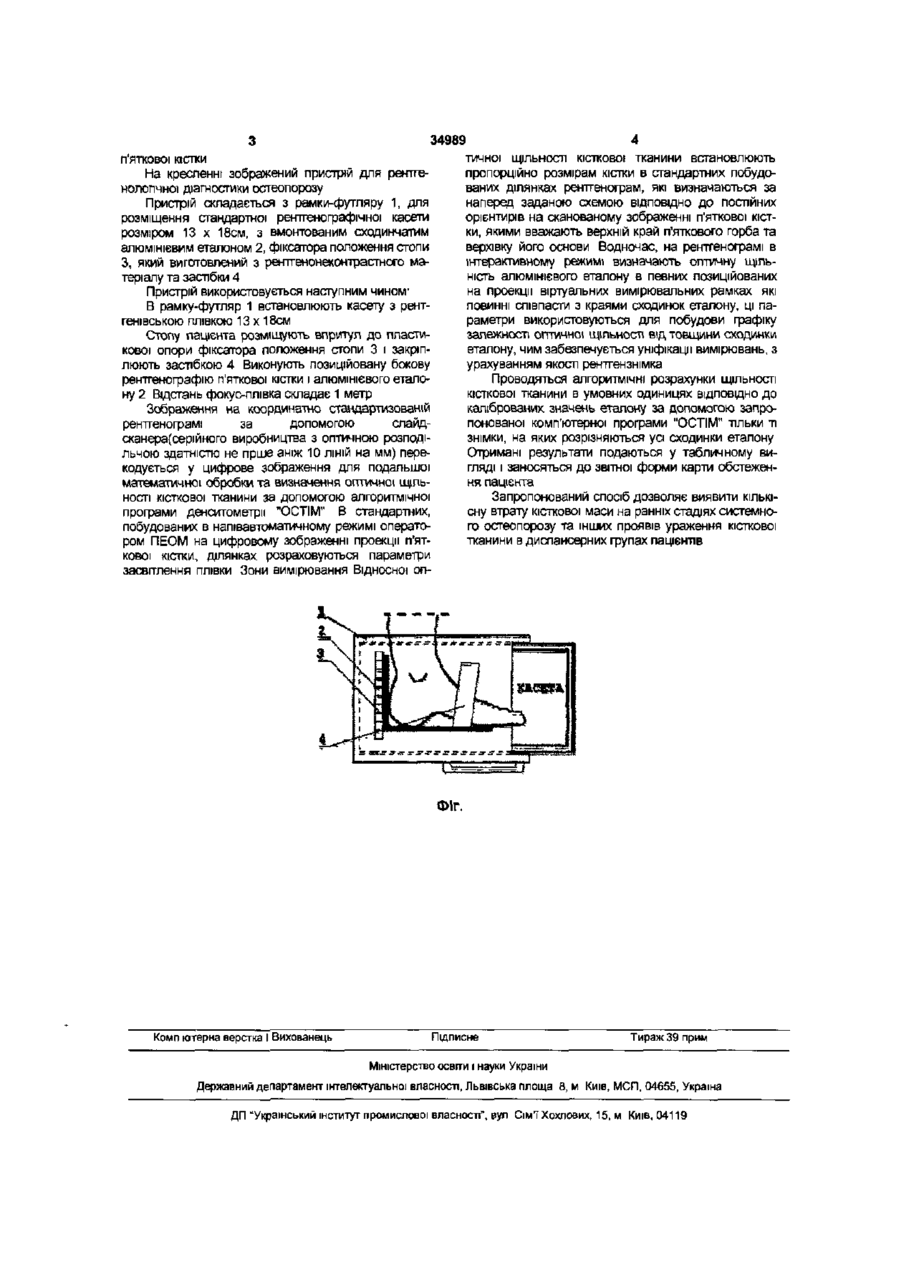

Спосіб рентгенологічної діагностики остеопорозу п'яткової кістки, що включає рентгенограмденситометрію кісткової тканини з алюмінієвим східчастим еталоном, який відрізняється тим, що знімки виконують за допомогою рамки-футляра для рентгенографічної касети, фіксатора положення стопи разом з вмонтованим позиційованим алюмінієвим східчастим еталоном, а визначення відносної оптичної ЩІЛЬНОСТІ кісткової тканини проводять за допомогою комп'ютерного денситометричного аналізу зображень в стандартних побудованих пропорційно розмірам кістки ділянках відсканованої рентгенограми п'яткової кістки з точним координатним позиціюванням стопи та стаціонарно розміщеного еталона відносно касети з рентгеноплівкою для заданої орієнтації їх проекцій CM О Винахід відноситься до медицини, а саме до травматології та ортопедії, і може бути використаний для визначення структурно-функцюнального стану кісткової тканини, діагностики остеопорозу, а також для оцінки ефективності лікування цієї патології та вивчення динаміки накопичення та втрати кісткової тканини з віком З огляду на актуальність проблеми розроблено пристрої для оптичної денситометрії рентгенограм1 Назаров Е А Эталонная рентгенденситометрия в клинике дегенеративно-дистрофических заболеваний тазобедренного сустава у взрослых // Опухоли и опухолеподобные дисплазии костей Тезисы докладов Всероссийской научно-практической конференции ортопедов и травматологов. - Рязань, 1995 - С. 160., Мылов Н. М. Измерение околосуставного остеопороза у больных ревматоидным и псориатическим артритом при помощи световой денситометрии и ступенчатого эталона // Первый Российский симпозиум по остеопорозу. Тезисы лекций и докладов Москва, 1995. - С. 96-97, але їм притаманні значні похибки у вимірюваннях через відсутність автоматизації методик, що ускладнює порівняння результатів сіб, реалізований у пристрої для рентгенограмденситометри рентгенівського зображення ІІІ-оі п'ясної кістки: В Алякна, Е. Черемных. Сравнительная оценка состояния костной ткани методом ультразвуковой остеометрии // Остеопороз1 епідемюлопя, клініка, діагностика, профілактика та лікування; Мат-ли II Української наук-практ. конф. (м. Львів 28 - 30 травня1997р.) -Киів,1997 - С. 11-16, - який складається з касети для з рентгенівською плівкою з неоднорідністю випромінювання по полю зображення Невелика площа досліджуваної ділянки кісткової тканини нере та знижує їх діагностичну ЦІННІСТЬ КІСНО визначити середню оптичну Найбільш близьким прототипом винаходу є спо презентативна для висновків щодо ЩІЛЬНОСТІ КІСТКО ВОЇ тканини в цілому В основу винаходу покладено завдання створити спосіб, який удосконалює можливості рентгенолопчноі діагностики остеопорозу п'яткової кістки та підвищує її ефективність для виявлення початкових стадій хвороби. Це досягається за рахунок використання просторового позиціювання п'яткової кістки та вмонтованого нерухомо сходинчатого алюмінієвого еталону в рамці-футлярі при рентгенографи і спеціалізованої програми "ОСТІМ" для обрахунків фотометричних параметрів рентгенограм, що дозволяє КІЛЬЩІЛЬНІСТЬ на визначених ділянках рентгенографічного зображення о 00 со 34989 тичної ЩІЛЬНОСТІ кісткової тканини встановлюють пропорційно розмірам кістки в стандартних побудованих ділянках рентгенограм, які визначаються за п'яткової кістки На кресленні зображений пристрій для рентгенолопчної діагностики остеопорозу Пристрій складається з рамки-футляру 1, для розміщення стандартної рентгенографічної касети розміром 13 х 18см, з вмонтованим сходинчатим алюмінієвим еталоном 2, фіксатора положення стопи З, який виготовлений з рентгєнонеконтрастного матеріалу та застібки 4 Пристрій використовується наступним чиномВ рамку-футляр 1 встановлюють касету з рентгенівською ПЛІВКОЮ 13 X 18СМ Стопу пацієнта розміщують впритул до ппастикової опори фіксатора положення стопи 3 і закріплюють застібкою 4 Виконують позиційовану бокову рентгенографію п'яткової кістки і алюмінієвого еталону 2 Відстань фокус-плівка складає 1 метр Зображення на координатно стандартизованій рентгенограмі за допомогою слайдсканера(сері йного виробництва з оптичною розподільчою здатністю не прше аніж 10 ЛІНІЙ на мм) перекодується у цифрове зображення для подальшої математичної обробки та визначення оптичної ЩІЛЬНОСТІ кісткової тканини за допомогою алгоритмічної програми денситометрії "ОСТІМ" В стандартних, побудованих в напівавтоматичному режимі оператором ПЕОМ на цифровому зображенні проекції п'яткової кістки, ділянках розраховуються параметри засвітлення плівки Зони вимірювання Відносної оп наперед заданою схемою ВІДПОВІДНО ДО ПОСТІЙНИХ орієнтирів на сканованому зображенні п'яткової кістки, якими вважають верхній край п'яткового горба та верхівку його основи Водночас, на рентгенограмі в інтерактивному режимі визначають оптичну щільність алюмінієвого еталону в певних позиційованих на проекції віртуальних вимірювальних рамках які повинні співпасти з краями сходинок еталону, ці параметри використовуються для побудови графіку залежності оптичної ЩІЛЬНОСТІ ВІД ТОВЩИНИ СХОДИНКИ еталону, чим забезпечується уніфікації вимірювань, з урахуванням якості рентгензнімка Проводяться алгоритмічні розрахунки ЩІЛЬНОСТІ кісткової тканини в умовних одиницях ВІДПОВІДНО до каліброваних значень еталону за допомогою запропонованої комп'ютерної програми "ОСТІМ" тільки ті знімки, на яких розрізняються усі сходинки еталону Отримані результати подаються у табличному вигляді і заносяться до звітної форми карти обстеження пацієнта Запропонований спосіб дозволяє виявити кількісну втрату кісткової маси на ранніх стадіях системного остеопорозу та інших проявів ураження кісткової тканини в диспансерних групах пацієнтів ФІГ. Комп ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власносте", вул СімТХохлових, 15, м Київ, 04119
