Торпеда для дилатансійного торпедування свердловин
Номер патенту: 34999
Опубліковано: 15.03.2001
Автори: Осташко Валентина Юріївна, Михалюк Альфред Володимирович, Мухін Євген Андрійович
Формула / Реферат
1. Торпеда для дилатансійного торпедування свердловин, яка включає корпус з розміщеними в ньому розосередженими зарядами, з'єднаними відрізками детонуючого шнура, навитими по спіралі на опорні елементи, та ініціатором вибуху, встановленим в кінці опорних елементів в нижній частині пристрою і з'єднаним з кабельною головкою, яка відрізняється тим, що корпус виготовлено кислотостійким з литого скла. або базальту, або кераміки, або іншого крихкого матеріалу.
2. Торпеда по п. 1, яка відрізняється тим, що її корпус в торцевих частинах заповнений сухим піском.
3. Торпеда по п. 1, яка відрізняється тим, що заряд вибухової речовини складається з трьох мерівновеликих частин, причому заряди ініціюються в порядку збільшення маси.
4. Торпеда по п. 3, яка відрізняється тим, що інтервали уповільнення між вибухами частин зарядів залежать від довжини відрізків детонуючого шнура, довжини яких розраховуються за формулами:
де D - швидкість детонації детонуючого шнура, м/с; Q1 і Q2 - маси зарядів-вибухової речовини, кг, r - відстань до зони дилатансії, м; а+ і b+ - коефіцієнти, які є середнім арифметичним між а+1, і а+2 та b+1, і b+2 , відповідно, що розраховуються за формулами:
де А - акустична жорсткість , - щільність породи, кг/м3; Vp - швидкість поздовжніх пружин хвиль, км/сек; - міцність порід на одноосьове стискання,Па.
Текст

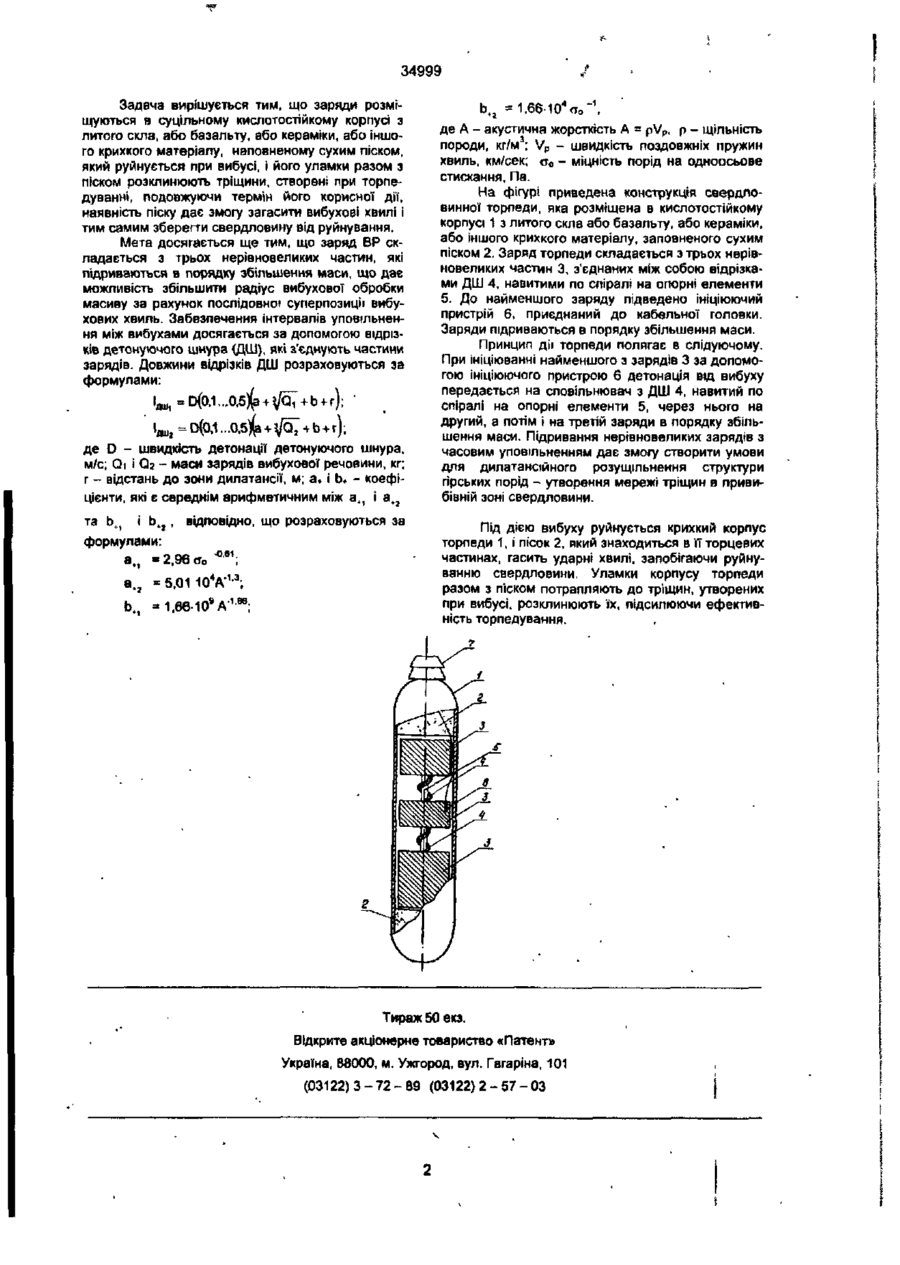

1. Торпеда для дилатансійного торпедування свердловин, яка включає корпус з розміщеними в ньому розосередженими зарядами, з'єднаними відрізками детонуючого шнура, навитими по спіралі на опорні елементи, та ініціатором вибуху, встановленим в кінці опорних елементів в нижній частині пристрою і з'єднаним з кабельною головкою, яка відрізняється тим, що корпус виготовлено кислотостійким з литого скла, або базальту, або кераміки, або Іншого крихкого матеріалу 2. Торпеда по п 1, яка відрізняється тим, що її корпус в торцевих частинах заповнений сухим піском. 3. Торпеда по п.1, яка відрізняється тим, що заряд вибухової' речовини складається з трьох нерівновеликих частин, причому заряди ініціюються в порядку збільшення маси Винахід належить до області проведення вибухових робіт в свердловинах і може бути використаний для підвищення ефективності вибухових робіт в нафтових, газових і геотехнологічних свердловинах за рахунок дилатансійного розущільнення гірських порід. Найбільш близьким аналогом винаходу є торпеда за патентом Російської Федерації № 2060380, яка включає в себе корпус з розміщеним в ньому розосередженим зарядом вибухової речовини (ВР), оснащена опорними елементами э еластичними Інертними прокладками І канавками під детонуючий шнур та проміжним бойовиком. Перший заряд ВР зроблено у вигляді вибухового патрона, а інші у вигляді вузлів накольної дії а можливістю підривання від гідроударної хвилі сусіднього вибуху. Ініціатор вибуху розміщений у нижньому кінці опорних елементів внизу пристрою. 4. Торпеда по п.З, яка відрізняється тим, що інтервали уповільнення між вибухами частин зарядів залежать від довжини відрізків детонуючого шнура, довжини яких розраховуються за формулами. де D - швидкість детонації детонуючого шнура, м/с; Qi І Ог - маси зарядів вибухової речовини, кг; г - відстань до зони дилатансії, м; а* і Ь> - коефіцієнти, які є середнім арифметичним між а м І a 4 J та Ь ч І Ь,г , відповідно, що розраховуються за формулами: а м =-2,96 а 0 * 6 1 ; . • а, г = 5.01Ю 4 А 1 3 , Ьм = 1,66-109А"18в; Ьі2=1,66Ю4ао"10, де А - акустична жорсткість А =р Vp , р - щільність породи, кг/м3; V p - швидкість поздовжніх пружин хвиль, км/сек; а
ДивитисяДодаткова інформація
Назва патенту англійськоюTorpedo for dilatation well torpedoing
Автори англійськоюMukhailuk Alfred Volodymyrovych, Mykhaliuk Alfred Volodymyrovych, Mukhin Yevhen Andriiovych, Ostashko Valentyna Yuriivna
Назва патенту російськоюТорпеда для дилатационного торпедирования скважин
Автори російськоюМихалюк Альфред Владимирович, Мухин Евгений Андреевич, Осташко Валентина Юрьевна
МПК / Мітки
МПК: E21B 43/263
Мітки: торпеда, торпедування, дилатансійного, свердловин
