Пристрій для запобігання загоряння конвеєрної стрічки на приводних та натяжних барабанах

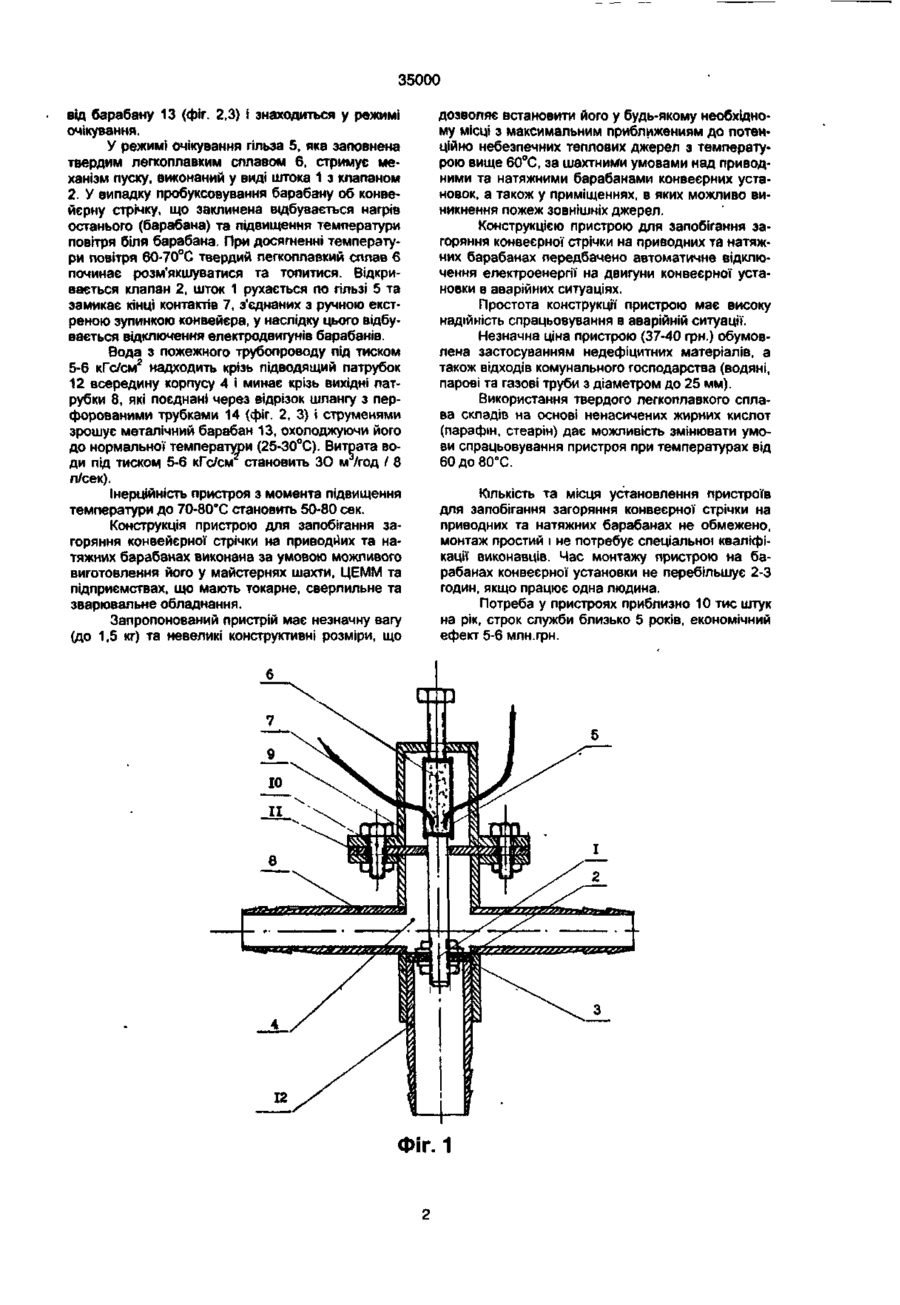

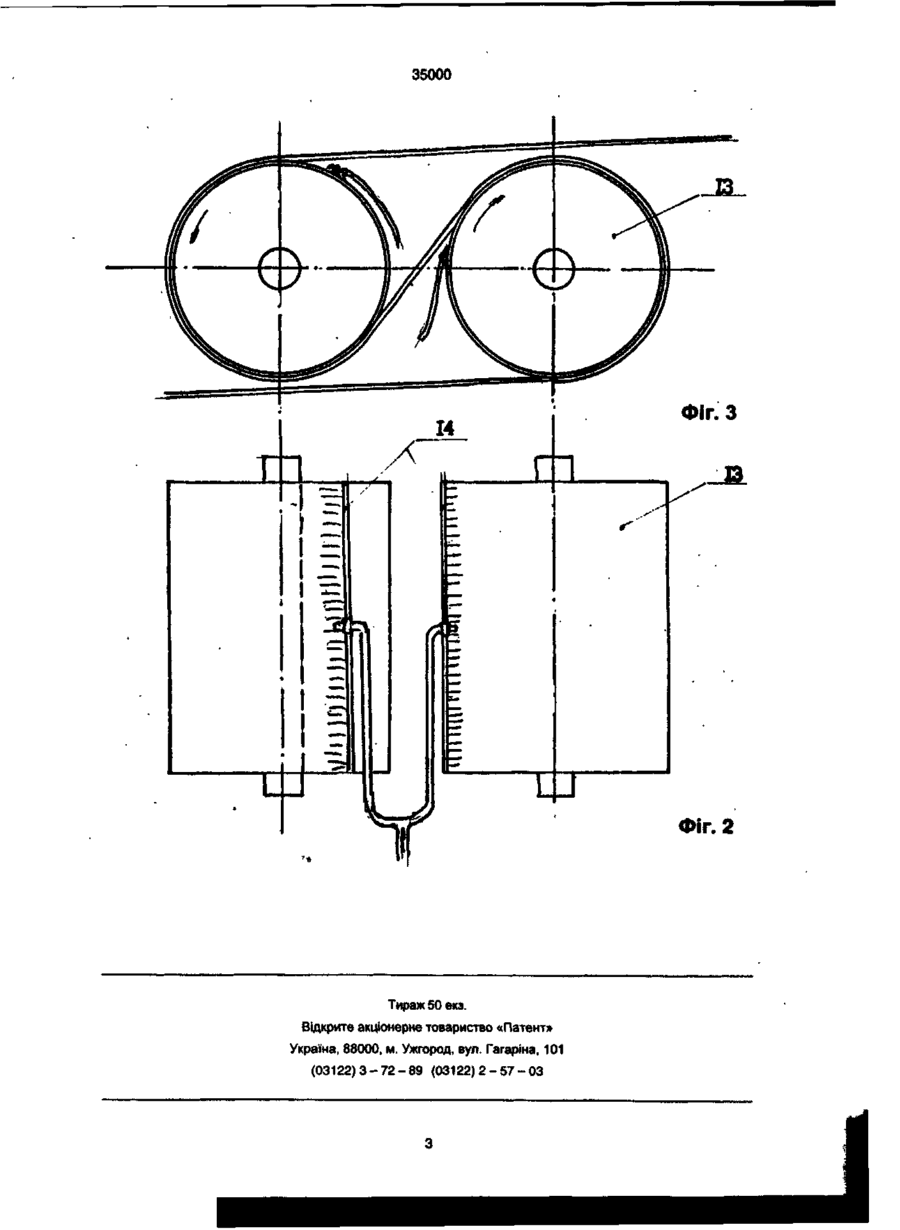

Пристрій для запобігання загоряння конвеєрної стрічки на приводних та натяжних барабанах, що містить корпус з кришкою, з встановленим у ньому механізмом пуску, виконаним у вигляді штока з клапаном, розміщеним у гнізді корпусу, який відрізняється тим, що шток, споряджений гільзою, заповненою твердим легкоплавким сплавом і виконаною з можливістю автоматичного вмикання, а корпус забезпечений вихідними патрубками, розміщеними по бічним сторонам, скобою, прікріпленою болтами до кришки корпусу та підвідним патрубком у нижній частині корпусу. Винахід відноситься до протипожежної техніки і може бути використай при створенні автоматичних засобів для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах при їх пробуксовуванні об стрічку, що заклинена, як у гірничій промисловості, так і в інших галузях народного господарства. Відомо, що пристрої для автоматичного вмикання установки гасіння пожежі (А.с. № 820852, М.кл. А 62 С 37/30, 1979; А.с. № 1105203, МКИ3 А 62 С 37/30; А.с. № 1416139, МКИ4 А 62 С 37/30) містять корпус з установленим у ньому механізмом пуску, виконаним у вигляді штоку із клапаном, розміщеним у гнізді корпусу. Усі аналоги мають складну конструкцію, трудоємкі у виготовленні. На підставі викладеного випливає, що задачею, на розв'язання якої спрямований винахід, що заявляється, а саме пристрій для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах, є спрощення конструкції, зниження маси пристрою, трудоємкості виготовлення та спрощення монтажу установки шляхом зміни взаємного розташування деталей та застосування нового матеріалу в гільзі у вигляді твердого легкоплавкого сплаву на основі ненасичених жирних кислот. Рішення цієї задачи досягається тим, що у пристрої для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах, що містить корпус з кришкою, з встановленим в ньому механізмом пуску, виконаним у вигляді штока з клапаном, розміщеним у гнізді корпусу, шток споряджений гільзою, заповненою твердим легкоплавким сплавом і виконаною з можливістю автоматичного вмикання, а корпус забезпечен вихідними патрубками, розміщеними по бічним сторонам; скобою, прікріпленою болтами до кришки корпусу та підводящим патрубком у нижній частині корпусу. На фіг:1 зображено поздовжній розріз пристрою для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах. На фіг.2 і фіг 3 зображено монтажне розташування пристрою для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах: а) фіг.2 • вигляд збоку; б) фіг.З - вигляд зверху. Пристрій для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах має механізм пуску, який складається із штока 1 з клапаном 2, закріпленим у гнізді 3 корпусу 4. шток споряджений гільзою 5, заповненою твердим легкоплавким сплавом 5, в який введені контакти 7, які з'єднані з ручною екстреною зупинкою конвейєра. Корпус забезпечен вихідними патрубками 8, розміщеними по бічним сторонам; скобою 9, прікріпленою болтами 10 до кришки 11 корпусу та підводящим патрубком 12 у нижній частині корпусу. Пристрій працює таким чином. Пристрій для запобігання загоряння конвейєрної стрічки на приводних та натяжних барабанах установлюється у безпосередній близькості о о о ю со а» 35000 від барабану 13 (фіг. 2,3) і знаходиться у режимі очікування. У режимі очікування гільза 5, яка заповнена твердим легкоплавким сплавом 6, стримує механізм пуску, виконаний у виді штока 1 з клапаном 2. У випадку пробуксовування барабану об конвейєрну стрічку, що заклинена відбувається нагрів останього (барабана) та підвищення температури повітря біля барабана. При досягненні температури повітря 60-70°С твердий легкоплавкий сплав 6 починає розм'якшуватися та топитися. Відкривається клапан 2, шток 1 рухається по гільзі 5 та замикає кінці контактів 7, з'єднаних з ручною екстреною зупинкою конвейєра, у наслідку цього відбувається відключення електродвигунів барабанів. Вода з пожежного трубопроводу під тиском 5-6 кГс/см2 надходить крізь підводящий патрубок 12 всередину корпусу 4 і минає крізь вихідні патрубки 8, які поєднані через відрізок шлангу з перфорованими трубками 14 (фіг. 2, 3) і струменями зрошує металічний барабан 13, охолоджуючи його до нормальної температури (25-30°С). Витрата води під тиском 5-6 кГс/см становить ЗО м /год / 8 л/сек). Інерційність пристроя з момента підвищення температури до 70-80°С становить 50-80 сек. Конструкція пристрою для запобігання загоряння конвейєрної стрічки на приводйих та натяжних барабанах виконана за умовою можливого виготовлення його у майстернях шахти, ЦЕММ та підприємствах, що мають токарне, сверлильне та зварювальне обладнання. Запропонований пристрій має незначну вагу (до 1,5 кг) та невеликі конструктивні розміри, що дозволяє встановити його у будь-якому необхідному місці з максимальним приближениям до потенційно небезпечних теплових джерел з температурою вище 60°С, за шахтними умовами над приводними та натяжними барабанами конвеєрних установок, а також у приміщеннях, в яких можливо виникнення пожеж зовнішніх джерел. Конструкцією пристрою для запобігання загоряння конвеєрної стрічки на приводних та натяжних барабанах передбачено автоматичне відключення електроенергії на двигуни конвеєрної установки в аварійних ситуаціях. Простота конструкції пристрою має високу надійність спрацьовування в аварійній ситуації. Незначна ціна пристрою (37-40 грн.) обумовлена застосуванням недефіцитних матеріалів, а також відходів комунального господарства (водяні, парові та газові труби з діаметром до 25 мм). Використання твердого легкоплавкого сплава складів на основі ненасичених жирних кислот (парафін, стеарін) дає можливість змінювати умови спрацьовування пристроя при температурах від 60 до 80°С. Кількість та місця установлення пристроїв для запобігання загоряння конвеєрної стрічки на приводних та натяжних барабанах не обмежено, монтаж простий і не потребує спеціальної кваліфікації виконавців. Час монтажу пристрою на барабанах конвеєрної установки не перебільшує 2-3 годин, якщо працює одна людина. Потреба у пристроях приблизно 10 тис штук на рік, строк служби близько 5 років, економічний ефект 5-6 млн.грн. ФІГ. 1 35000 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
