Сенсор вологості
Номер патенту: 34264
Опубліковано: 15.02.2001
Автори: Готра Зенон Юрійович, Казімір Камуда, Готра Олександра Зенонівна, Дубницька Іванна Євгенівна
Текст

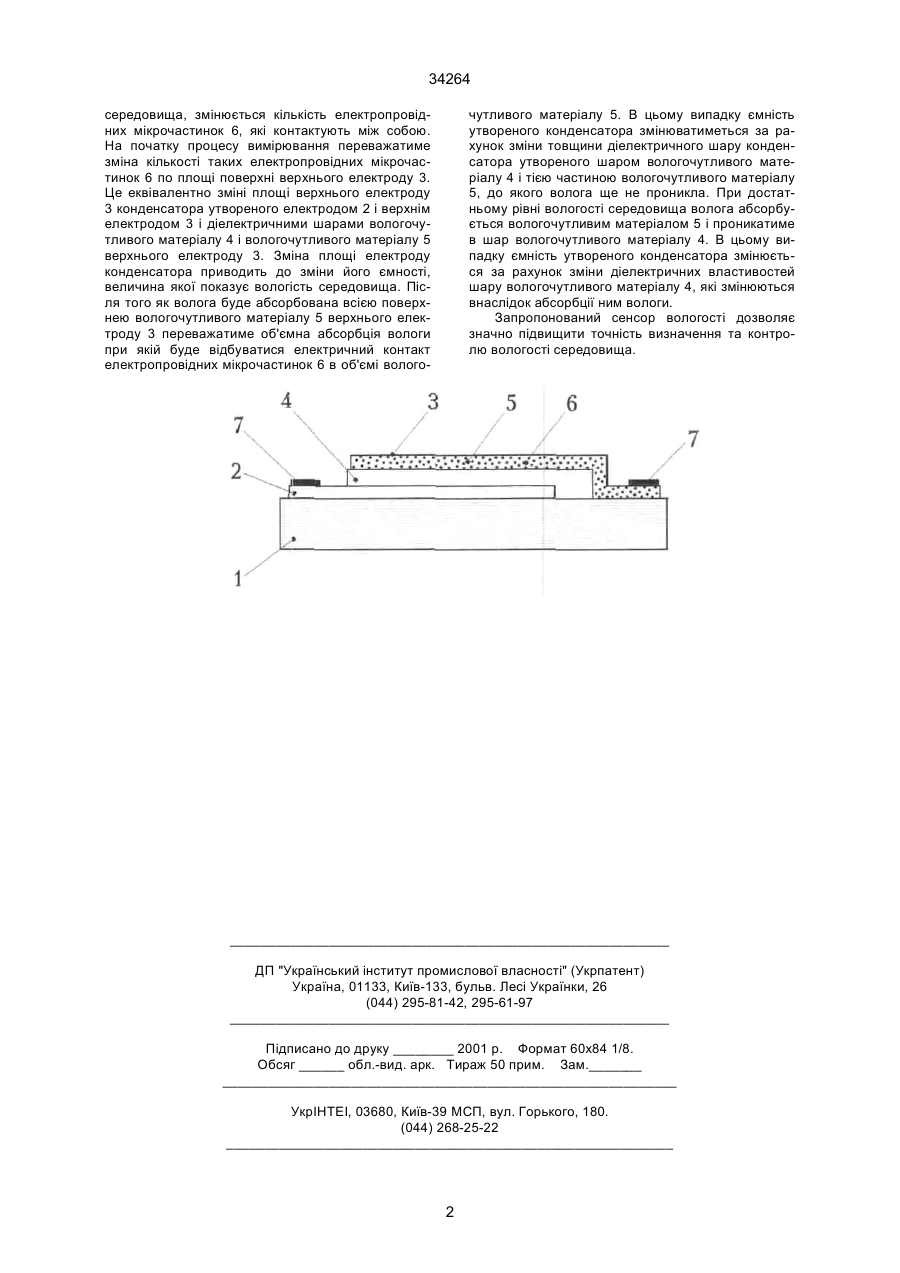

Сенсор вологості, який містить діелектричну підкладку з двома електродами та шаром вологочутливого матеріалу між ними, відрізняється тим, що верхній електрод виготовлено з вологочутливого матеріалу з електропровідними мікро частинками. (19) (21) 99063429 (22) 18.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Готра Зенон Юрійович, Готра Олександра Зенонівна, Казімір Камуда, PL, Дубницька Іванна Євгенівна 34264 середовища, змінюється кількість електропровідних мікрочастинок 6, які контактують між собою. На початку процесу вимірювання переважатиме зміна кількості таких електропровідних мікрочастинок 6 по площі поверхні верхнього електроду 3. Це еквівалентно зміні площі верхнього електроду 3 конденсатора утвореного електродом 2 і верхнім електродом 3 і діелектричними шарами вологочутливого матеріалу 4 і вологочутливого матеріалу 5 верхнього електроду 3. Зміна площі електроду конденсатора приводить до зміни його ємності, величина якої показує вологість середовища. Після того як волога буде абсорбована всією поверхнею вологочутливого матеріалу 5 верхнього електроду 3 переважатиме об'ємна абсорбція вологи при якій буде відбуватися електричний контакт електропровідних мікрочастинок 6 в об'ємі волого чутливого матеріалу 5. В цьому випадку ємність утвореного конденсатора змінюватиметься за рахунок зміни товщини діелектричного шару конденсатора утвореного шаром вологочутливого матеріалу 4 і тією частиною вологочутливого матеріалу 5, до якого волога ще не проникла. При достатньому рівні вологості середовища волога абсорбується вологочутливим матеріалом 5 і проникатиме в шар вологочутливого матеріалу 4. В цьому випадку ємність утвореного конденсатора змінюється за рахунок зміни діелектричних властивостей шару вологочутливого матеріалу 4, які змінюються внаслідок абсорбції ним вологи. Запропонований сенсор вологості дозволяє значно підвищити точність визначення та контролю вологості середовища. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюIndicator of humidity
Автори англійськоюHotra Zenon Yuriiovych, Hotra Oleksandra Zenonivna, Kazimir Kamuda, Dubnytska Ivanna Yevhenivna
Назва патенту російськоюСенсор влажности
Автори російськоюГотра Зенон Юрьевич, Готра Александра Зеноновна, Казимир Камуда, Дубницкая Иванна Евгениевна
МПК / Мітки
МПК: G01N 25/56
