Сенсор вологості
Номер патенту: 34240
Опубліковано: 15.02.2001
Автори: Казімір Камуда, Дубницька Іванна Євгенівна, Готра Зенон Юрійович, Готра Олександра Зенонівна
Текст

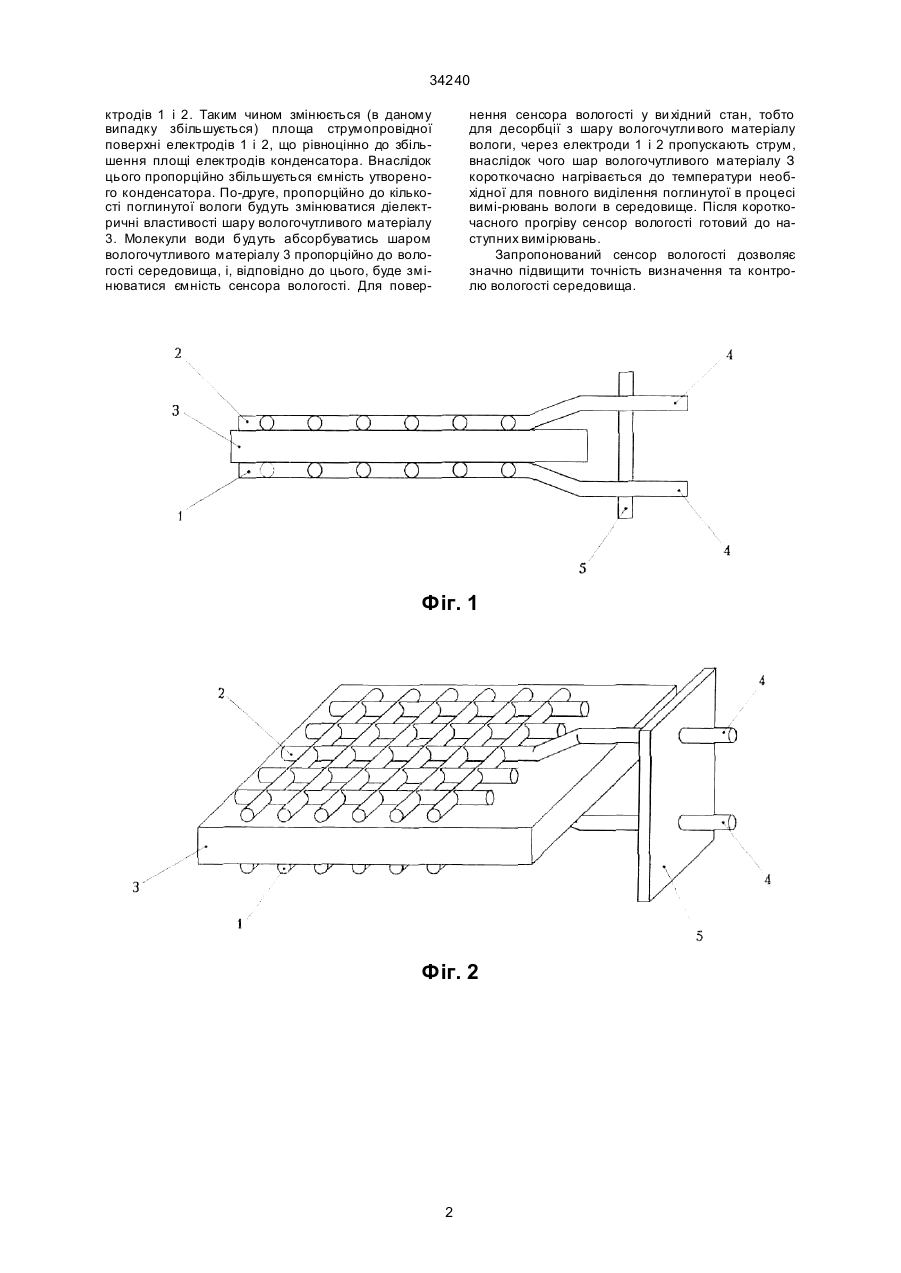

Сенсор вологості, який містить два електроди з шаром вологочутливого матеріалу між ними, відрізняє ться тим, що кожний з електродів виготовлено в вигляді сітки провідників. (19) (21) 99063374 (22) 17.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Готра Зенон Юрійович, Готра Олександра Зенонівна, Казімір Камуда, PL, Дубницька Іванна Євгенівна 34240 ктродів 1 і 2. Таким чином змінюється (в даному випадку збільшується) площа струмопровідної поверхні електродів 1 і 2, що рівноцінно до збільшення площі електродів конденсатора. Внаслідок цього пропорційно збільшується ємність утвореного конденсатора. По-друге, пропорційно до кількості поглинутої вологи будуть змінюватися діелектричні властивості шару вологочутливого матеріалу 3. Молекули води будуть абсорбуватись шаром вологочутливого матеріалу 3 пропорційно до вологості середовища, і, відповідно до цього, буде змінюватися ємність сенсора вологості. Для повер нення сенсора вологості у ви хідний стан, тобто для десорбції з шару вологочутли вого матеріалу вологи, через електроди 1 і 2 пропускають струм, внаслідок чого шар вологочутливого матеріалу З короткочасно нагрівається до температури необхідної для повного виділення поглинутої в процесі вимі-рювань вологи в середовище. Після короткочасного прогріву сенсор вологості готовий до наступних вимірювань. Запропонований сенсор вологості дозволяє значно підвищити точність визначення та контролю вологості середовища. Фіг. 1 Фіг. 2 2 34240 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюIndicator of humidity
Автори англійськоюHotra Zenon Yuriiovych, Hotra Oleksandra Zenonivna, Kazimir Kamuda, Dubnytska Ivanna Yevhenivna
Назва патенту російськоюСенсор влажности
Автори російськоюГотра Зенон Юрьевич, Готра Александра Зеноновна, Казимир Камуда, Дубницкая Иванна Евгениевна
МПК / Мітки
МПК: G01N 25/56
