Сушильна секція
Номер патенту: 35068
Опубліковано: 26.08.2008
Автори: Новохат Олег Анатолійович, Марчевський Віктор Миколайович
Формула / Реферат
1. Сушильна секція папероробної машини для сушіння паперу, що містить сушильні циліндри та інфрачервоний випромінювач, яка відрізняється тим, що інфрачервоний випромінювач встановлений над паперовим полотном під кутом до його площини, причому відстань від поверхні паперового полотна до поверхні інфрачервоного випромінювача зменшується по ходу паперового полотна.
2. Сушильна секція за п. 1, яка відрізняється тим, що інфрачервоний випромінювач закритий з боків вздовж руху паперового полотна теплоізоляційними стінками, що утворює канал між інфрачервоним випромінювачем та паперовим полотном.
Текст

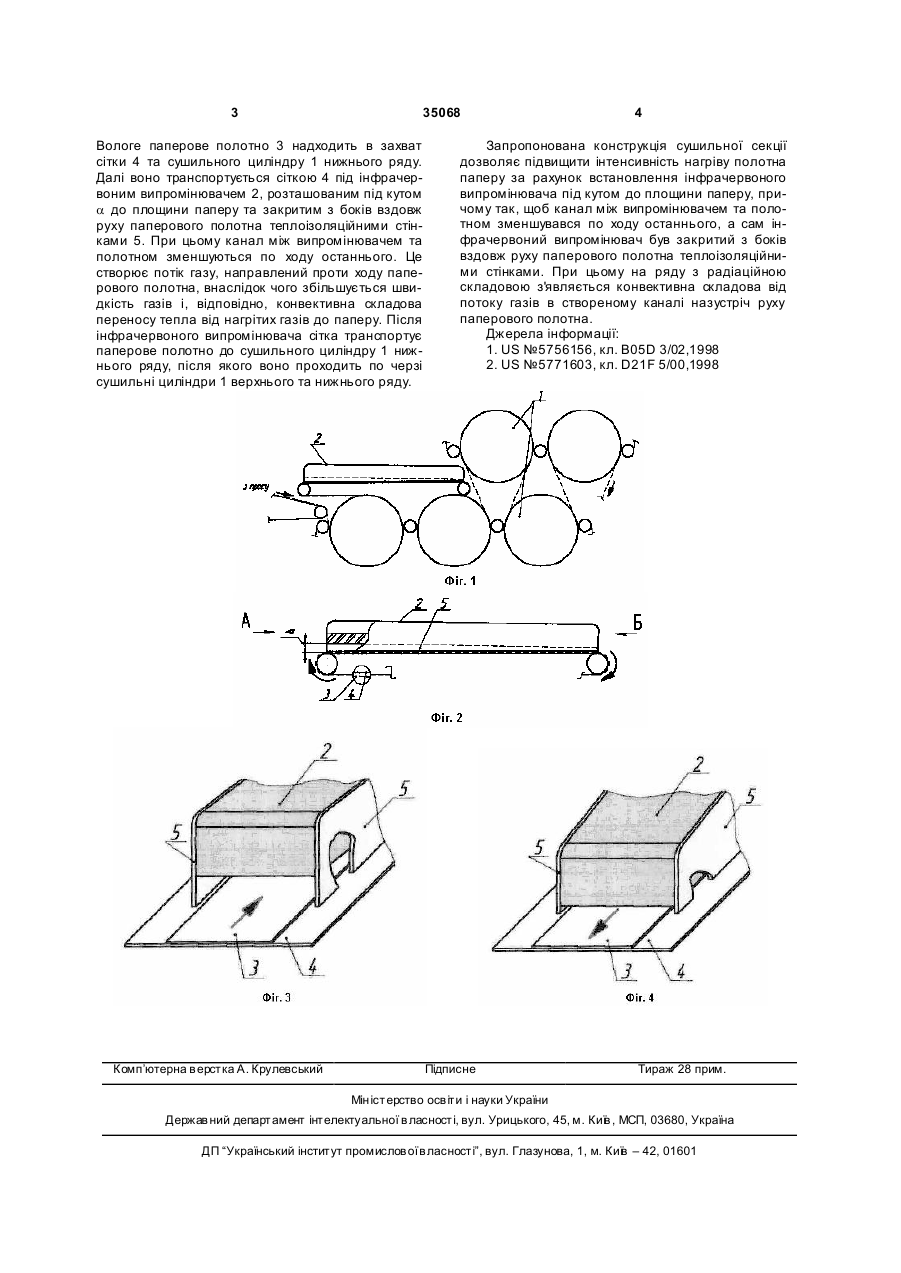

1. Сушильна секція папероробної машини для сушіння паперу, що містить сушильні циліндри та 3 35068 Вологе паперове полотно 3 надходить в захват сітки 4 та сушильного циліндру 1 нижнього ряду. Далі воно транспортується сіткою 4 під інфрачервоним випромінювачем 2, розташованим під кутом a до площини паперу та закритим з боків вздовж руху паперового полотна теплоізоляційними стінками 5. При цьому канал між випромінювачем та полотном зменшуються по ходу останнього. Це створює потік газу, направлений проти ходу паперового полотна, внаслідок чого збільшується швидкість газів і, відповідно, конвективна складова переносу тепла від нагрітих газів до паперу. Після інфрачервоного випромінювача сітка транспортує паперове полотно до сушильного циліндру 1 нижнього ряду, після якого воно проходить по черзі сушильні циліндри 1 верхнього та нижнього ряду. Комп’ютерна в ерстка А. Крулевський 4 Запропонована конструкція сушильної секції дозволяє підвищити інтенсивність нагріву полотна паперу за рахунок встановлення інфрачервоного випромінювача під кутом до площини паперу, причому так, щоб канал між випромінювачем та полотном зменшувався по ходу останнього, а сам інфрачервоний випромінювач був закритий з боків вздовж руху паперового полотна теплоізоляційними стінками. При цьому на ряду з радіаційною складовою з'являється конвективна складова від потоку газів в створеному каналі назустріч руху паперового полотна. Джерела інформації: 1. US №5756156, кл. В05D 3/02,1998 2. US №5771603, кл. D21F 5/00,1998 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrying section
Автори англійськоюMarchevskyi Viktor Mykolaiovych, Novokhat Oleh Anatoliiovych
Назва патенту російськоюСушильная секция
Автори російськоюМарчевский Виктор Николаевич, Новохат Олег Анатолійович
МПК / Мітки
МПК: D21F 5/00
