Сушильна установка

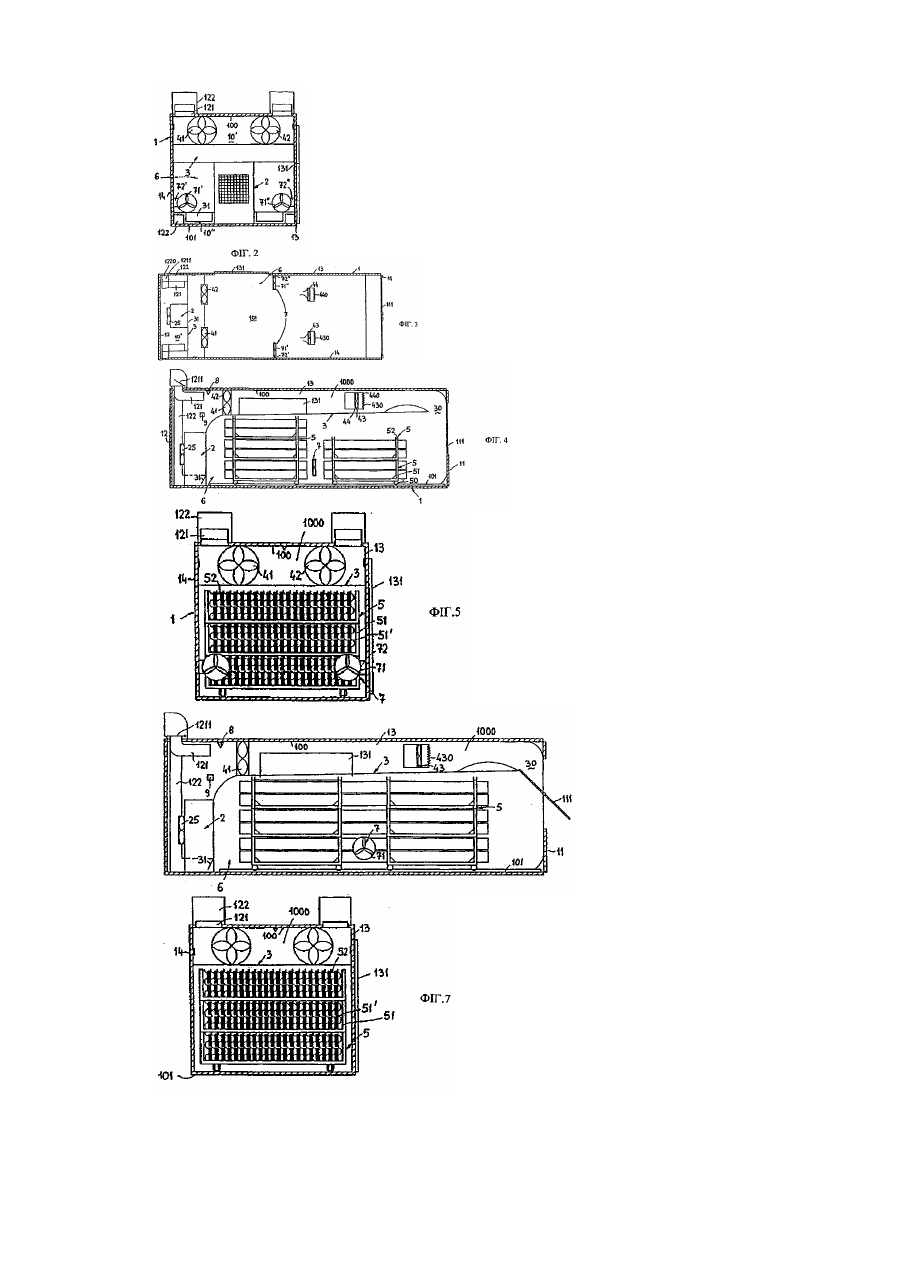

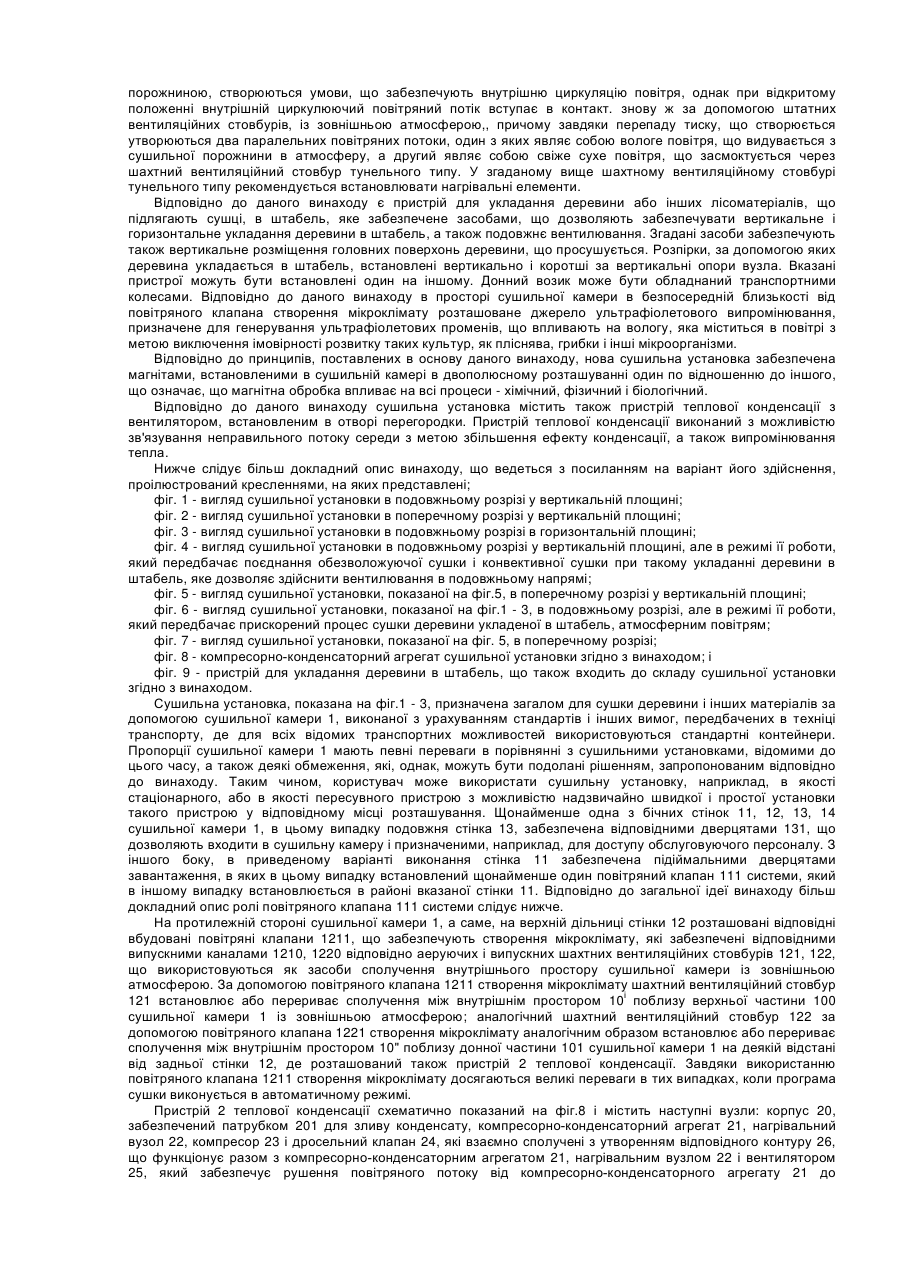

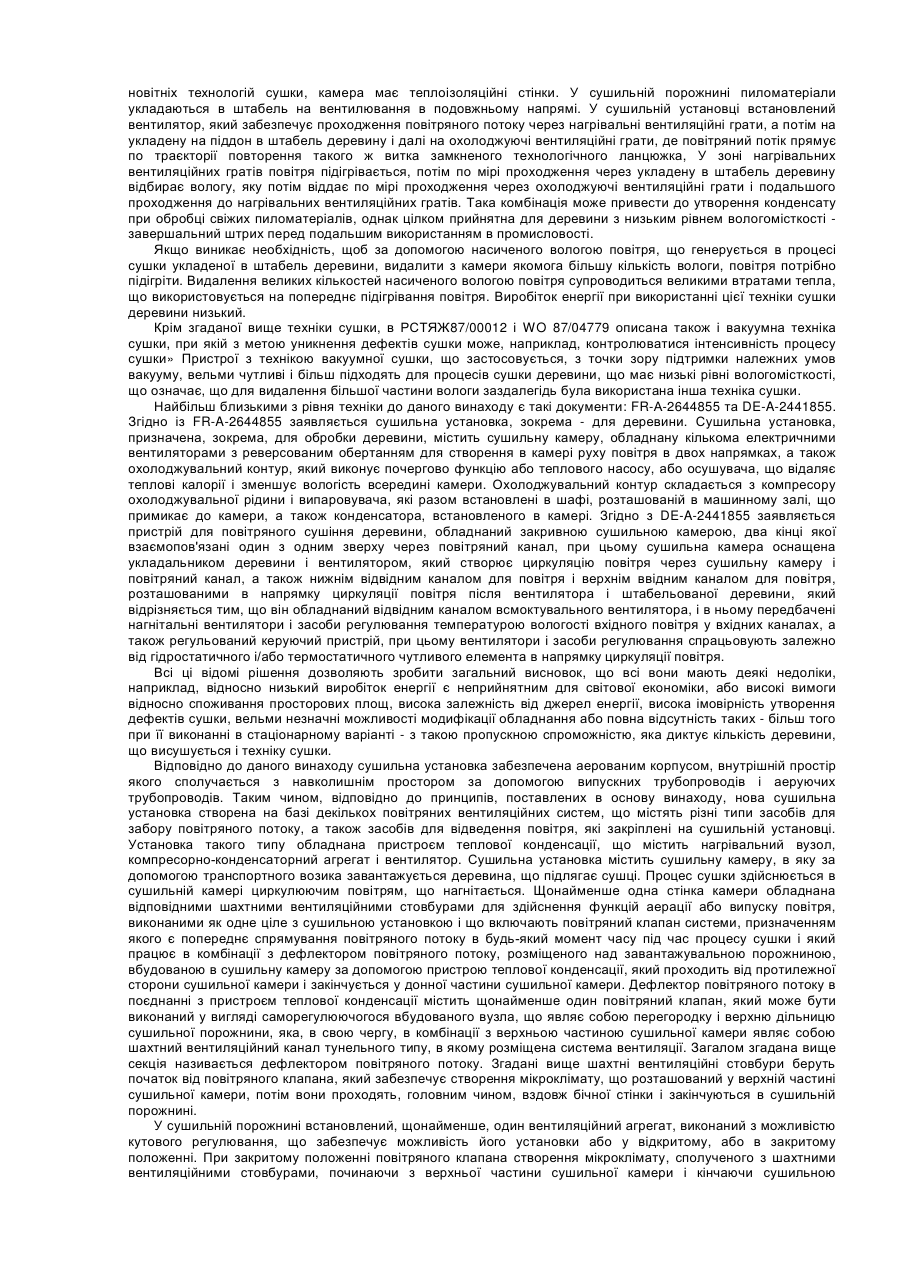

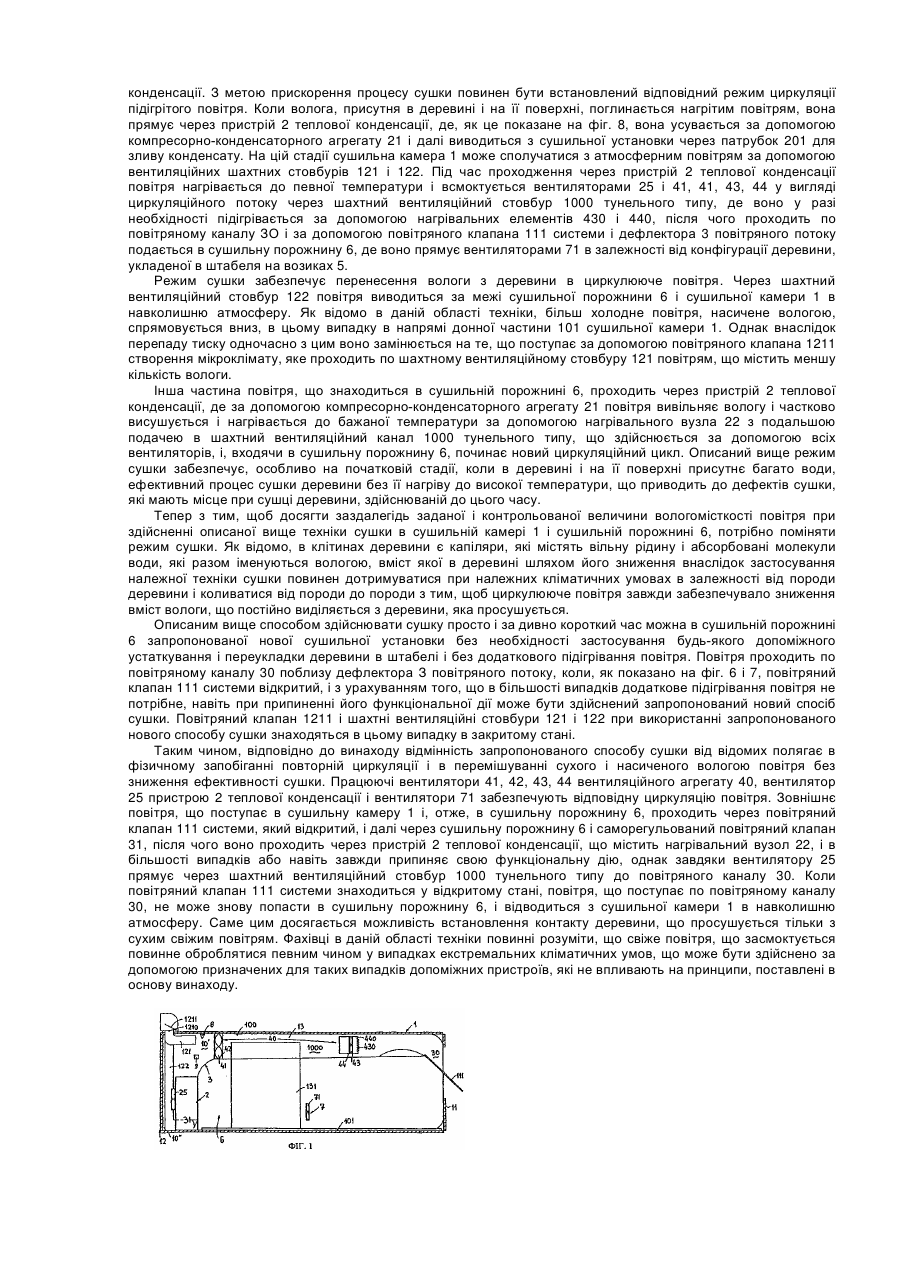

1. Сушильна установка, яка створена на базі декількох повітряних вентиляційних систем, встановлених в сушильній камері (1) і обладнаних пристроєм (2) теплової конденсації, утримуючим компресорно-конденсаторний агрегат (21) і нагрівальний вузол (22), і що містить щонайменше один вентилятор (25), сушильну порожнину (6), а також щонайменше одні завантажувальні дверцята (131) в сушильній камері (1), в якій деревина, що підлягає сушінню, або інший матеріал розміщується за допомогою візків з пристроями (5) для укладання деревини в штабель, з можливістю поступового поглинання вологи, що міститься в деревині, циркулюючим повітрям, що знаходиться у вказаній сушильній камері (1) і особливо у вказаній сушильній порожнині (6), щонайменше одна стінка (11), яка може бути виконана також у вигляді дверцят, забезпечена повітряним клапаном (111) системи, який, в значенні функціонального ведення повітряного потоку, служить для установки і контролю режиму сушіння в комбінації з дефлектором (3) повітряного потоку, розміщеного над сушильною порожниною (6) в сушильній камері (1), причому пристрій (2) теплової конденсації закінчується на деякій відстані від іншої бічної стінки (12) сушильної камери (1) в безпосередній близькості від донної частини (101) сушильної камери (1), до якої також простягається вказаний дефлектор (3) повітряного потоку в безпосередній близькості від пристрою (2) теплової конденсації, забезпеченого щонайменше одним саморегульованим повітряним клапаном (31), а дефлектор (3) повітряного потоку простягається над сушильною порожниною (6) до даху (100) сушильної камери (1) в напрямі повітряного клапана (111) системи і повітряного каналу (30), що проходить між дефлектором (3) повітряного потоку і вказаним повітряним клапаном (111) системи, з'єднаним з дверцятами (11) відповідної стінки сушильної камери (1) з утворенням шахтного вентиляційного стовбура (1000) тунельного типу, в якому розташований відповідний вентиляційний агрегат (40), яка відрізняється тим, що повітряний клапан (111) системи встановлений у відповідній стінці, яка забезпечена дверцятами (11), сушильної камери (1) таким чином, що при його закритому положенні забезпечується внутрішня циркуляція повітряного потоку, що йде від шахтного вентиляційного стовбура (1000) тунельного типу в зоні між дахом (100) сушильної камери (1) і дефлектором (3) повітряного потоку, що проходить по повітряному каналу (30) між дефлектором (3) повітряного потоку і відповідною стінкою з виконаними в ній дверцятами (11) в сушильній порожнині (6) в напрямі до саморегульованого повітряного клапана (31) і під дефлектором (3) повітряного потоку в напрямі пристрою (2) теплової конденсації, оскільки у випадку, коли повітряний клапан (111) системи відкритий, повітряний потік проходить з шахтного вентиляційного стовбура (1000) тунельного типу через щонайменше два зазори, утворених внаслідок відкривання повітряного клапана (111) системи, причому повітря видувається з сушильної камери (1) у відкритий простір з верхньої сторони через щонайменше один зазор, а свіже повітря одночасно засмоктується зовні безпосередньо в сушильну порожнину через щонайменше один нижній зазор.

2. Сушильна установка за п. 1, яка відрізняється тим, що як аеруючий, так і випускний шахтні вентиляційні стовбури (121, 122) забезпечені одним загальним повітряним клапаном (1211) створення мікроклімату, встановленим в безпосередній близькості від стінки (12) сушильної камери (1), в якій в безпосередній близькості від дефлектора (3) розташований пристрій (2) теплової конденсації, завдяки чому з сушильної камери (1) один шахтний вентиляційний стовбур (121) виходить в зовнішню атмосферу під дахом (100) сушильної камери (1), а другий шахтний вентиляційний стовбур (122) виходить назовні над донною частиною (101) сушильної камери (1).

3. Сушильна установка за пп. 1 і 2, яка відрізняється тим, що в сушильній порожнині (6) розташований щонайменше один додатковий вентиляційний агрегат (7), що містить щонайменше один вентилятор (71), який встановлений на регульованій опорі (72) і забезпечує кутове розсіювання повітряного потоку з можливістю його відключення при розташуванні паралельно бічній стінці або включення при непаралельному розташуванні.

4. Сушильна установка за п. 1, яка відрізняється тим, що щонайменше деякі з вентиляторів (41, 42, 43, 44), які встановлені в шахтному вентиляційному стовбурі (1000) тунельного типу, розташованому між дефлектором (3) повітряного потоку і дахом (100) сушильної камери (1), забезпечені відповідними нагрівальними вузлами (430, 440), призначеними для додаткового підігрівання повітря в шахтному вентиляційному стовбурі (1000) тунельного типу.

5. Сушильна установка за п. 1, яка відрізняється тим, що візки з пристроями (5) для укладання деревини в штабель призначені для переміщення матеріалу, що просушується, зокрема деревини, забезпечені не тільки вертикальними розпірками (51), але і горизонтальними розпірками (52).

6. Сушильна установка за п. 5, яка відрізняється тим, що щонайменше деякі з візків з пристроями (5) для укладання деревини в штабель забезпечені колесами (50), що забезпечують їх мобільність.

7. Сушильна установка за п. 5 і/або 6, яка відрізняється тим, що візки з пристроями (5) для укладання деревини в штабель можуть бути поставлені один на одний за допомогою вертикальних розпірок (51).

8. Сушильна установка за п. 1, яка відрізняється тим, що пристрій (2) теплової конденсації містить щонайменше компресорно-конденсаторний агрегат (21) і нагрівальний вузол (22).

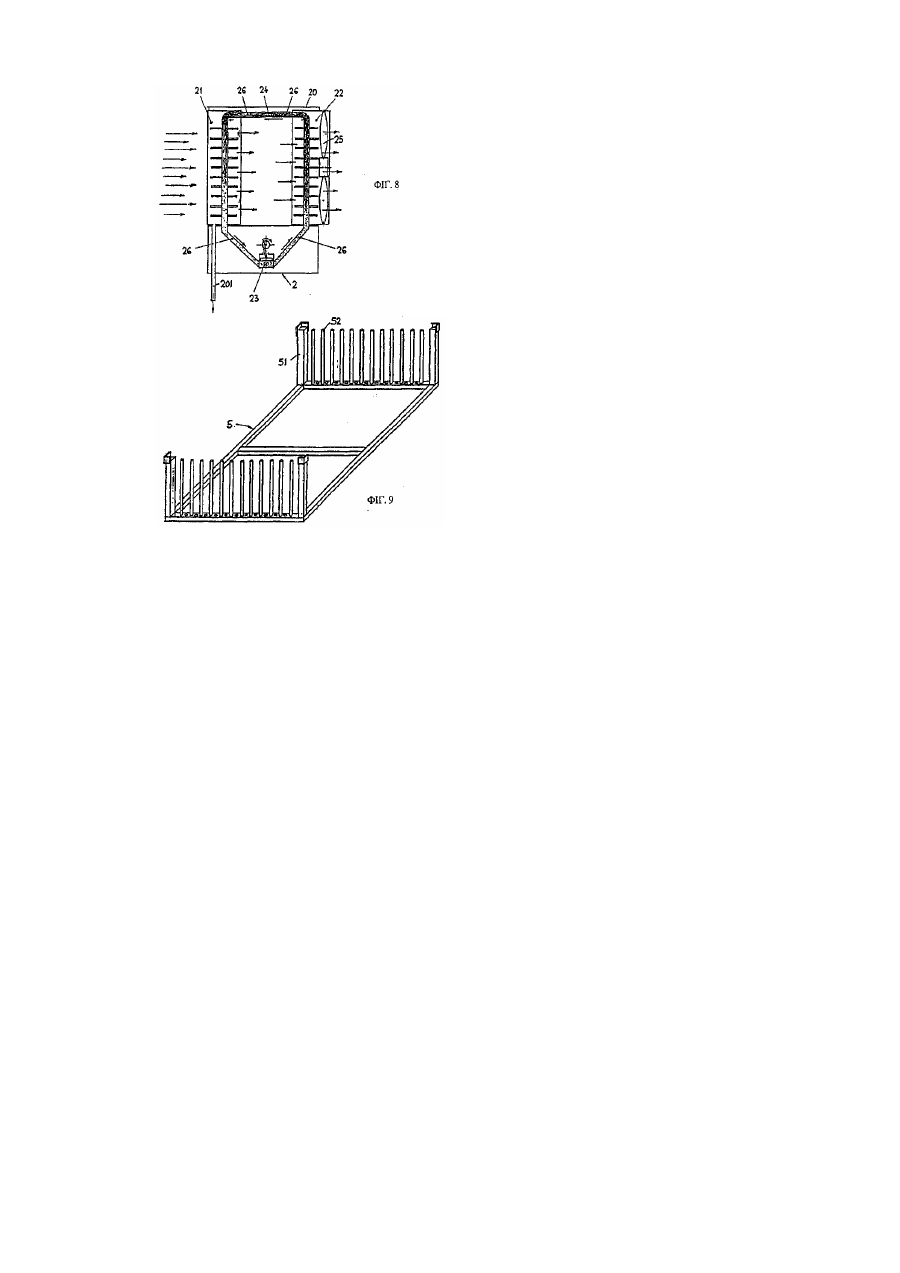

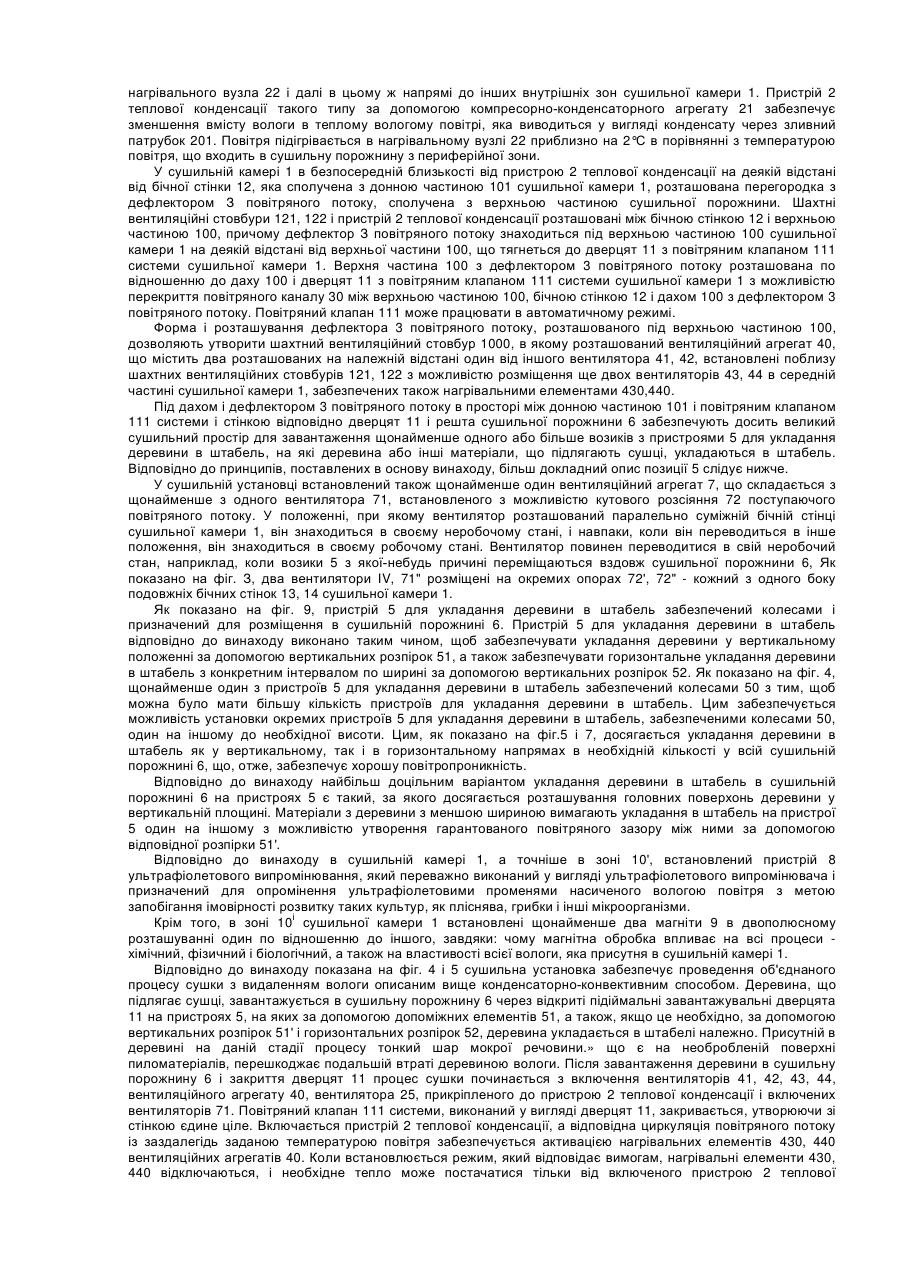

9. Сушильна установка за п. 8, яка відрізняється тим, що пристрій (2) теплової конденсації, який розташований в корпусі (20), забезпечений випускним трубопроводом (201) для виведення конденсату поблизу компресорно-конденсаторного агрегату (21), нагрівальним елементом (22), компресором (23) і дросельним клапаном (24), які взаємопов'язані з утворенням відповідного контуру, і містить також вентилятор (25).

10. Сушильна установка за п. 1, яка відрізняється тим, що сушильна камера (1) виконана на базі стандартного контейнера, що відповідає по своїх габаритах нормам, прийнятим в міжнародних контейнерних перевезеннях.

11. Сушильна установка за п. 1, яка відрізняється тим, що повітряний клапан (31) дефлектора (3) повітряного потоку виконаний саморегульованим.

12. Сушильна установка за п. 1, яка відрізняється тим, що всередині сушильної камери (1) поблизу шахтних аеруючого і випускного стовбурів (121, 122) розташований пристрій (8) випромінювання.

13. Сушильна установка за п. 12, яка відрізняється тим, що пристрій (8) випромінювання виконаний переважно у вигляді випромінювача ультрафіолетових променів.

14. Сушильна установка за п. 1, яка відрізняється тим, що всередині сушильної камери (1) встановлені щонайменше два магніти (9).

15. Сушильна установка за п. 14, яка відрізняється тим, що всередині сушильної камери (1) встановлені щонайменше два постійних магніти (9).

16. Сушильна установка за п. 15, яка відрізняється тим, що внаслідок установки щонайменше двох постійних магнітів (9) в безпосередній близькості від шахтних аеруючого і випускного стовбурів (121, 122) всередині сушильної камери (1) утворено двополюсне магнітне поле.

17. Сушильна установка за п. 5, яка відрізняється тим, що відстань між сусідніми вертикальними розпірками (51), якщо дивитися в горизонтальному напрямі, завжди менша бічних вертикальних розпірок (52).

18. Сушильна установка за п. 5 і 17, яка відрізняється тим, що пристрій (5) для укладання деревини в штабель, крім вертикальних розпірок (51), передбачає використання горизонтальних розпірок (51') для утворення належного повітряного зазору із забезпеченням певної відстані між лісоматеріалами, укладеними один на одний у вертикальному напрямі між вертикальними розпірками (51).

19. Сушильна установка за пп. 1 і 2, яка відрізняється тим, що повітряний клапан (1211) створення мікроклімату, що функціонує в комбінації з шахтними вентиляційними стовбурами (121, 122), у разі підвищення вологомісткості приводиться в робочий стан у верхній частині сушильної камери (1) і сполучається з сушильною порожниною (6) через шахтний вентиляційний канал (122), по якому випускається повітря, але у разі перепаду тиску свіже зовнішнє повітря засмоктується в зону (10') по шахтному вентиляційному стовбуру (121), а коли повітряний клапан (1211) знаходиться в неробочому стані, в сушильній камері (1) встановлюється внутрішня циркуляція повітря і забезпечується процес сушіння, ізольований від зовнішнього атмосферного повітря.
