Спосіб виготовлення деталей з напівкруглими ребрами жорсткості
Номер патенту: 35215
Опубліковано: 10.09.2008
Автори: Новиков Володимир Романович, Фомін Володимир Вікторович, Мосьпан Денис Владиславович, Сидоренко Констянтин Васильович, Загірняк Михайло Васильович, Драгобецький Володимир В'ячеславович, Циган Борис Григорович
Формула / Реферат
Спосіб виготовлення деталей з напівкруглими ребрами жорсткості, який відрізняється тим, що в плоскій заготовці спочатку підгинають полиці деталі із профілем, а потім, після підгинання полиць, заготовку перевертають на 180°, установлюють на підпружинений пуансон і виконують розпрямлення полиць до оформлення напівкруглого ребра жорсткості.
Текст

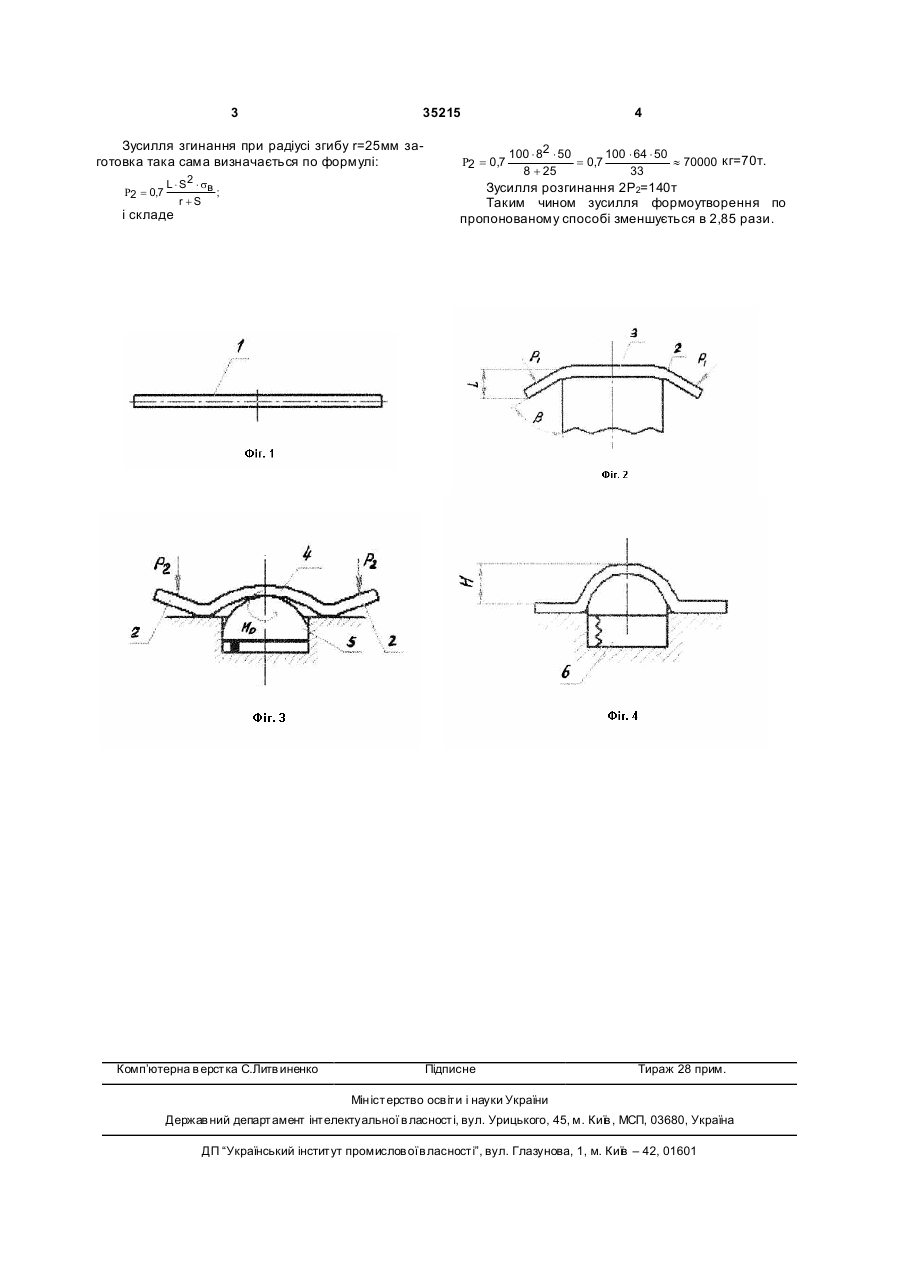

Спосіб виготовлення деталей з напівкруглими ребрами жорсткості, який відрізняється тим, що в плоскій заготовці спочатку підгинають полиці деталі із профілем, а потім, після підгинання полиць, заготовку перевертають на 180°, установлюють на підпружинений пуансон і виконують розпрямлення полиць до оформлення напівкруглого ребра жорсткості. (19) (21) u200803903 (22) 28.03.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ЗАГІРНЯК МИХАЙЛО ВАСИЛЬОВИЧ, UA, ДРАГОБЕЦЬКИЙ ВОЛОДИМИР В'ЯЧЕСЛАВОВИЧ, UA, ЦИГАН БОРИС ГРИГОРОВИЧ, UA, СИДОРЕНКО КОНСТЯНТИН ВАСИЛЬОВИЧ, UA, ФОМІН ВОЛОДИМИР ВІКТОРОВИЧ, U A, НОВІКОВ ВОЛОДИМИР РОМАНОВИЧ, UA, МОСЬПАН ДЕНИС ВЛАДИСЛАВОВИЧ, U A 3 35215 Зусилля згинання при радіусі згибу r=25мм заготовка така сама визначається по формулі: R2 = 0,7 L × S2 × sв ; r +S і складе Комп’ютерна в ерстка C.Литв иненко 4 R2 = 0,7 100 × 82 × 50 100 × 64 × 50 = 0,7 » 70000 кг=70т. 8 + 25 33 Зусилля розгинання 2Р2=140т Таким чином зусилля формоутворення по пропонованому способі зменшується в 2,85 рази. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing components with semicircular stiffening ribs
Автори англійськоюZahirniak Mykhailo Vasyliovych, Drahobetskyi Volodymyr Viacheslavovych, Tsyhan Borys Hryhorovych, Sydorenko Konstiantyn Vasyliovych, Fomin Volodymyr Viktorovych, Novikov Volodymyr Romanovych, Mospan Denys Vladyslavovych
Назва патенту російськоюСпособ изготовления деталей с полукруглыми ребрами жесткости
Автори російськоюЗагирняк Михаил Васильевич, Драгобецкий Владимир Вячеславович, Цыган Борис Григорьевич, Сидоренко Константин Васильевич, Фомин Владимир Викторович, Новиков Владимир Романович, Мосьпан Денис Владиславович
МПК / Мітки
МПК: B26F 1/00
Мітки: жорсткості, напівкруглими, ребрами, спосіб, виготовлення, деталей
