Подрібнювач ударно-відцентрової дії
Номер патенту: 35214
Опубліковано: 10.09.2008
Автори: Пархоменко Анатолій Павлович, Пархоменко Валентина Дмитрівна, Пархоменко Владислав Анатольович
Формула / Реферат
Подрібнювач ударно-відцентрової дії, що складається з корпуса, до якого кріпляться передня кришка з патрубком для засипки сировини та привідний вал, на якому кріпиться диск з двома рядами штифтів, задньої стінки, що має привідний вал, на якому розташована ступиця диска з трьома рядами штифтів, та камери розмолу, який відрізняється тим, що на ступиці диска, яка кріпиться на привідному валу, розташованому в передній кришці, виконані лопаті у вигляді логарифмічної кривої, причому логарифмічна крива направлена у протилежний бік від обертання диска.
Текст

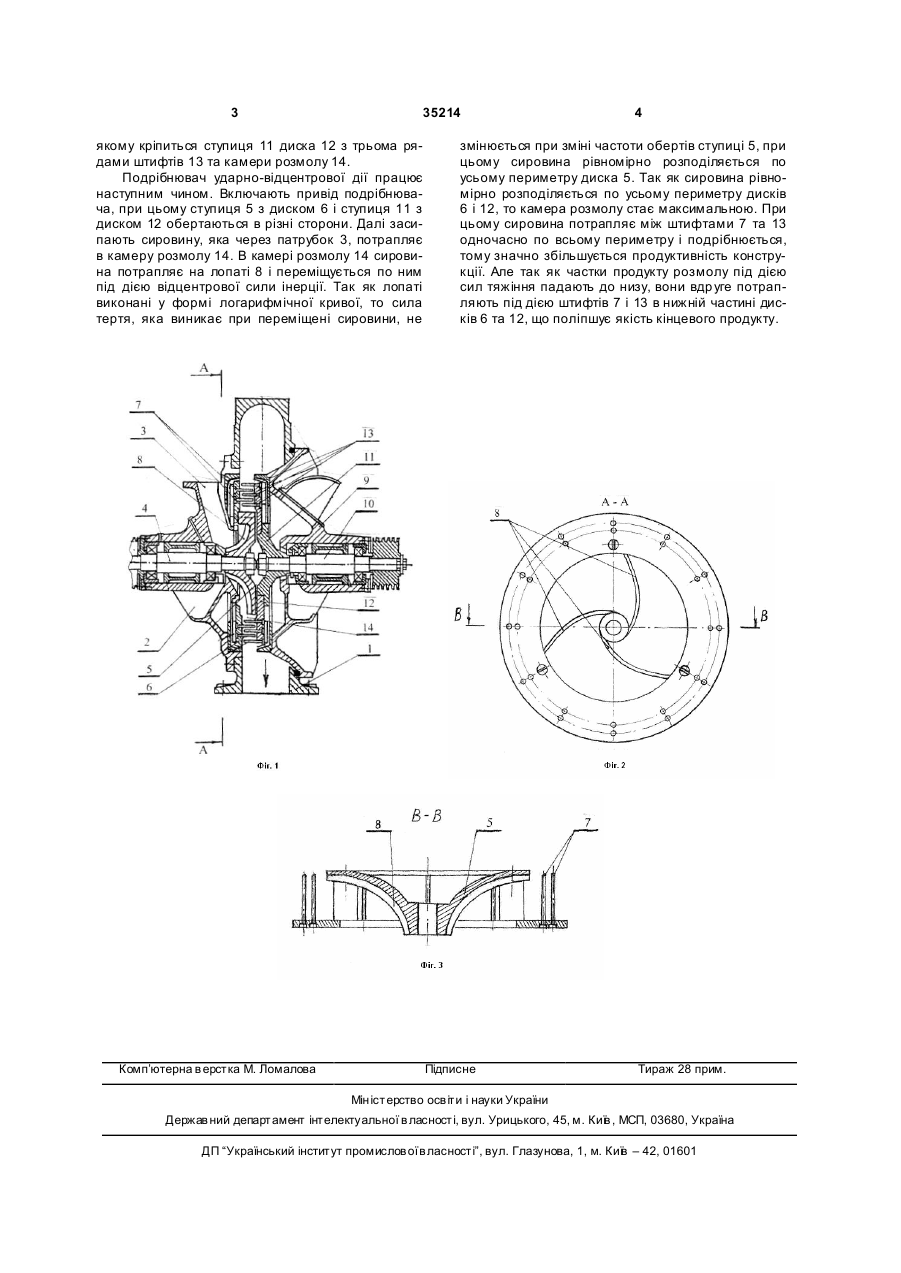

Подрібнювач ударно-відцентрової дії, що складається з корпуса, до якого кріпляться перед 3 35214 якому кріпиться ступиця 11 диска 12 з трьома рядами штифтів 13 та камери розмолу 14. Подрібнювач ударно-відцентрової дії працює наступним чином. Включають привід подрібнювача, при цьому ступиця 5 з диском 6 і ступиця 11 з диском 12 обертаються в різні сторони. Далі засипають сировину, яка через патрубок 3, потрапляє в камеру розмолу 14. В камері розмолу 14 сировина потрапляє на лопаті 8 і переміщується по ним під дією відцентрової сили інерції. Так як лопаті виконані у формі логарифмічної кривої, то сила тертя, яка виникає при переміщені сировини, не Комп’ютерна в ерстка М. Ломалова 4 змінюється при зміні частоти обертів ступиці 5, при цьому сировина рівномірно розподіляється по усьому периметру диска 5. Так як сировина рівномірно розподіляється по усьому периметру дисків 6 і 12, то камера розмолу стає максимальною. При цьому сировина потрапляє між штифтами 7 та 13 одночасно по всьому периметру і подрібнюється, тому значно збільшується продуктивність конструкції. Але так як частки продукту розмолу під дією сил тяжіння падають до низу, вони вдр уге потрапляють під дією штифтів 7 і 13 в нижній частині дисків 6 та 12, що поліпшує якість кінцевого продукту. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher of shock-centrifugal action
Автори англійськоюParkhomenko Valentyna Dmytrivna, Parkhomenko Anatolii Pavlovych, Parkhomenko Vladyslav Anatoliiovych
Назва патенту російськоюИзмельчитель ударно-центробежного действия
Автори російськоюПархоменко Валентина Дмитриевна, Пархоменко Анатолий Павлович, Пархоменко Владислав Анатольевич
МПК / Мітки
МПК: B02C 15/00
Мітки: ударно-відцентрової, подрібнювач, дії
