Висівний апарат

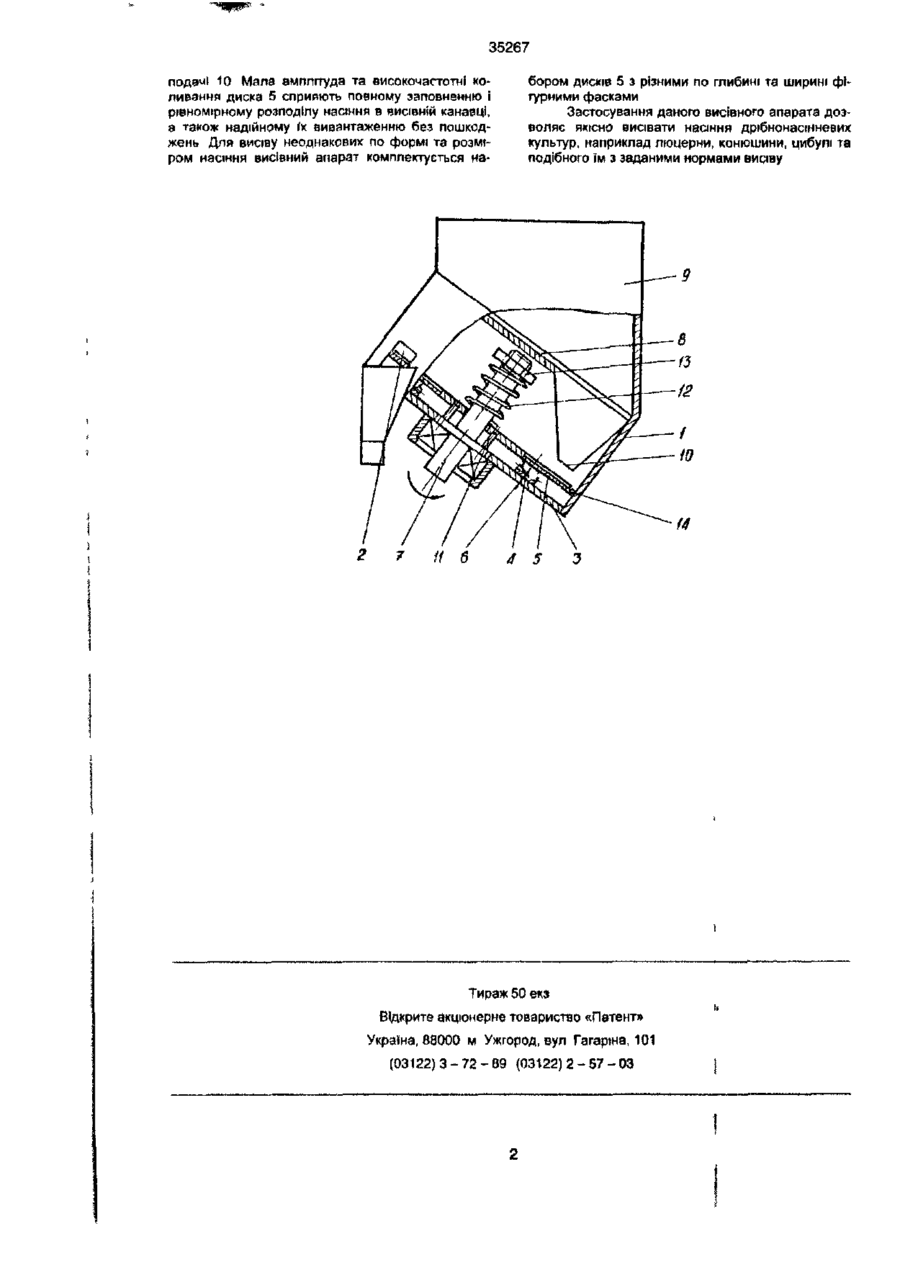

Висівний апарат, котрий мае у складі циліндр з основою та з вікном для викидання насіння, ви сівний диск і приводний вал розташовані під кутом до горизонту, який відрізняється тим, що висівний диск, встановлений вільно на штирях приводного валу з можливістю коливного руху відносно осі вала, за допомогою виступів опирається на кільцеву хвилеподібну доріжку і притискається до ие( пружиною та регульовзльного гайкою, а по його периферії виконана фігурна фаска з ребристою поверхнею, яка спільно зі стінкою циліндра утворюють висівну канавку Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватися в конструкціях машин для сівби. Відомі висівні апарати, які встановлені під кутом до горизонту і складаються з насіннєвої банки, днища, висівного диска з наскрізними отворами, виштовхувача насіння та привода (Ярошенко П П Посівні і садильні мащини Київ 1966, с. 82-83. Чичкин В П Овощные сеяпки и комбинированные агрегаты Кишинев 1984,с. 56-57). Недоліком вказаних висівних апаратів є незадовільне заповнення отворів диска насінням, їх пошкодження виштовхувачем, а також неспроможність висіву дрібнонасінневих культур Найбільш близьким по своїй суті до даного винаходу є висівний апарат, котрий мае у складі засипний циліндр, основу, вікно для викидання насіння, висівний диск з комірками по периферії та привід Висівний диск і основа встановлені під кутом, який дорівнює чи є більшим кута природнього укосу насіння (Описание изобретения к патенту РФ N2 2044436 кл А 01 С 7/02, 1995) Недолік даного висівного апарата полягає в тому, що в процесі роботи відбувається незадовільне заповнення, і звільнення комірок насінням, що приводить до нерівномірного висіву. Метою даного винаходу є підвищення якості сівби дрібнонасінневих культур. Вказана мета досягається тим, що в висівному апараті, котрий має у складі циліндр з основою та вікном для викидання насіння, висівний диск і приводний вал розташовані під кутом до горизонту, який відрізняється тим, що висівний диск, встановлений вільно на штирях приводного вала з можливістю коливного руху відносно осі вала, за допомогою виступів опирається на кільцеву хвилеподібну доріжку і притискається до неї пружиною та регульоеальною гайкою, а по його периферії1 виконана фігурна фаска з ребристою поверхнею, яка спільно зі стінкою циліндра утворюють висівну канавку На фіг зображений висівний апарат. Висівний апарат складається з циліндра 1 з вікном для викидання насіння 2, основи 3 з закріпленим на ній хвилеподібним кільцем 4, висівного диска 5 з виступами 6. приводного вала 7, кришки циліндра 8 та бункера для насіння 9 з клапаном подачі 10. Висівний апарат встановлений з нахипом, при цьому місце завантаження насіння знаходиться в нижній частині, а вікно для його викидання в верхндй Висівний диск 5 встановлений вільно на штирях 11 приводного вала 7. за допомогою виступів 6 опирається на кільцеву хвилеподібну доріжку 4 t притискається до неї пружиною 12 та регульовапьною гайкою 13. По периферії висівного диска 5 виконана фігурна фаска 14 з ребристою поверхнею, яка спільно з стінкою циліндра 1 утворюють висівну канавку. Робота висівного апарата здійснюється таким чином При обертанні висівного диска 5, за рахунок проходження виступів 6 по профілю кільця 4, виникають його коливання Насіння Із, бункера 9 надходиіь в нижню частину циліндра 1, заповнює висівну канавку і транспортуються є зону викидання 2, при цьому "зайве" насіння, котре не потрапило в висівну канавку, скочується під дією власної ваги до місця завантажений. Рівень завантаження насінням постійно підтримується клапаном г ф CM ю со 35267 подач! Ю Мала амплітуда та високочастотні коливання диска 5 сприяють повному заповненню і рівномірному розподілу насіння в висівній канавці, в також надійному fx вивантаженню без пошкоджень Для висіву неоднакових по формі та розміром насіння висівний апарат комплектується на бором дисків 5 з різними по глибині та ширині фігурними фасками Застосування даного висівного апарата дозволяє якісно висівати насіння дрібнонасінневих культур, наприклад люцерни, конюшини, цибулі та подібного їм з заданими нормами вирву Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000 м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
