Висівний апарат
Номер патенту: 32766
Опубліковано: 15.02.2001
Автори: Волянський Михайло Станіславович, Аніскевич Леонід Володимирович, Ямков Олександр Володимирович, Гаврилюк Григорій Романович
Формула / Реферат

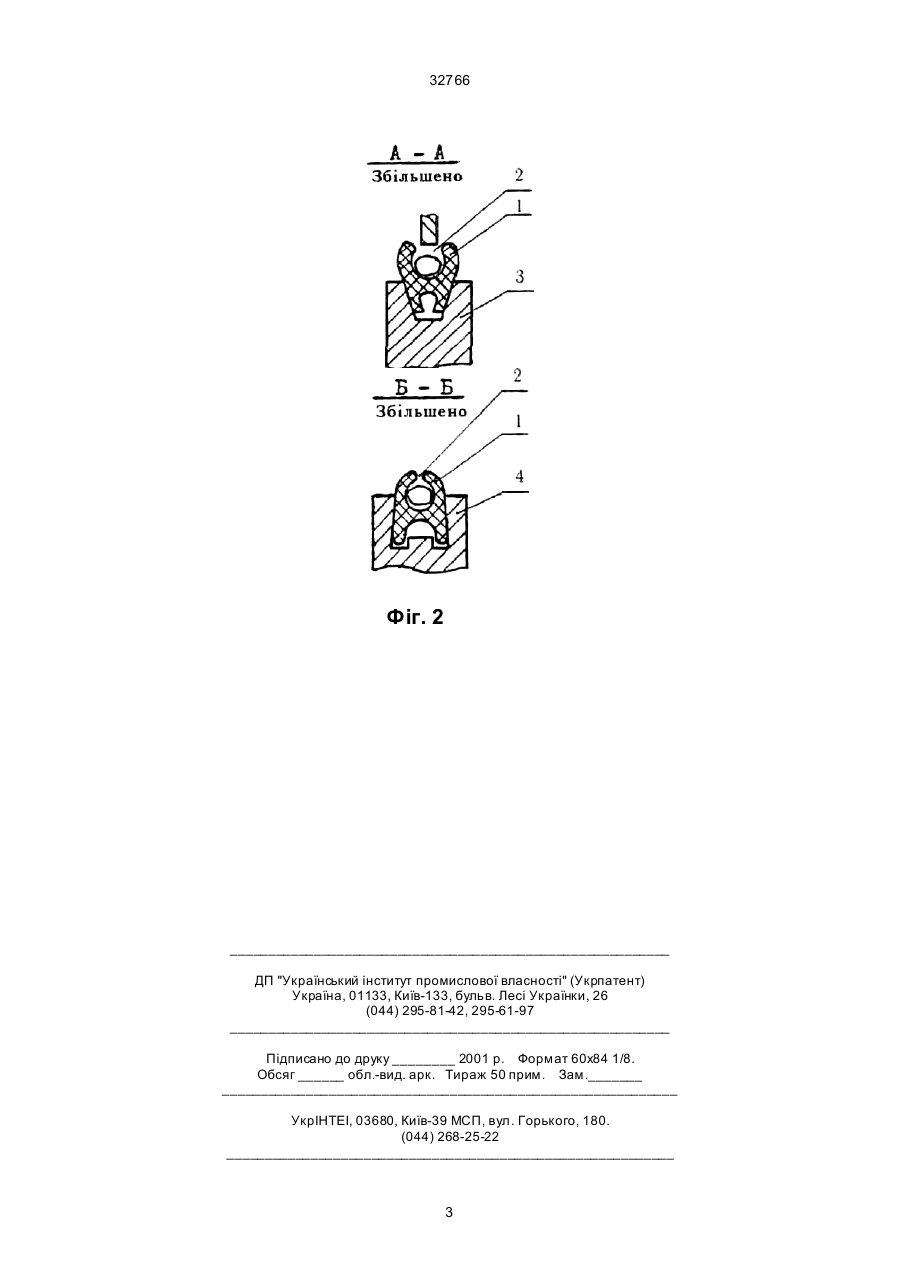

Висівний апарат, що включає корпус з розміщеним у ньому ведучим шківом з клиновидним пазом, відбивним і напрямним роликами, нагнітачем-ворушилкою насіння і чистиком, веденим шківом і безкінечним гнучким пасом із забірно-висівним рівчаком по усій його довжині, який відрізняється тим, що безкінечний гнучкий пас із забірно-висівним рівчаком по усій довжині має в зоні заповнення рівчака насінням і в зоні скидання насіння в борозну Н-подібний переріз, а на ділянці транспортування зафіксованого насіння від зони заповнення до зони скидання – А-подібний переріз.
Текст

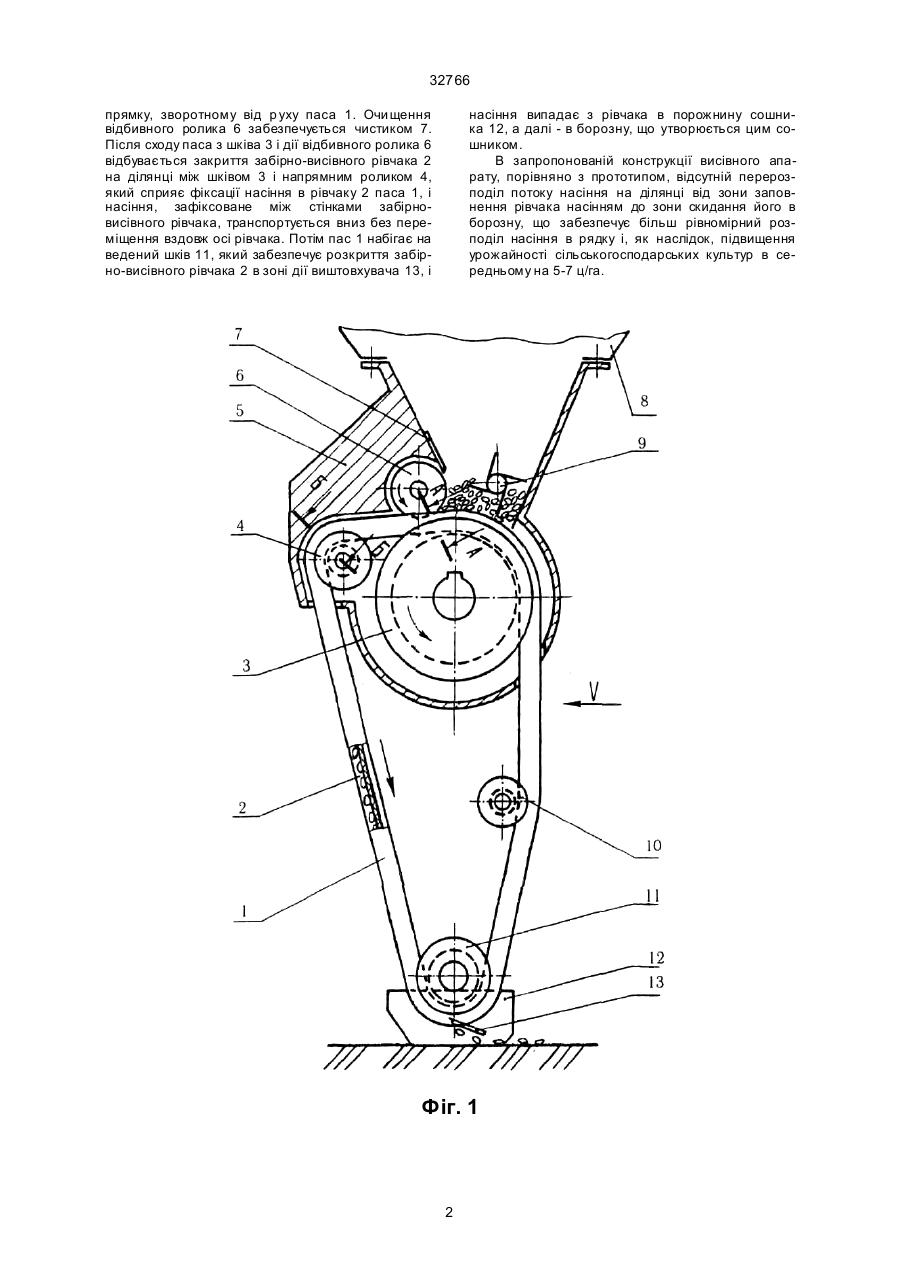

Висівний апарат, що включає корпус з розміщеним у ньому ведучим шківом з клиновидним 32766 прямку, зворотному від р уху паса 1. Очи щення відбивного ролика 6 забезпечується чистиком 7. Після сходу паса з шківа 3 і дії відбивного ролика 6 відбувається закриття забірно-висівного рівчака 2 на ділянці між шківом 3 і напрямним роликом 4, який сприяє фіксації насіння в рівчаку 2 паса 1, і насіння, зафіксоване між стінками забірновисівного рівчака, транспортується вниз без переміщення вздовж осі рівчака. Потім пас 1 набігає на ведений шків 11, який забезпечує розкриття забірно-висівного рівчака 2 в зоні дії виштовхувача 13, і насіння випадає з рівчака в порожнину сошника 12, а далі - в борозну, що утворюється цим сошником. В запропонованій конструкції висівного апарату, порівняно з прототипом, відсутній перерозподіл потоку насіння на ділянці від зони заповнення рівчака насінням до зони скидання його в борозну, що забезпечує більш рівномірний розподіл насіння в рядку і, як наслідок, підвищення урожайності сільськогосподарських культур в середньому на 5-7 ц/га. Фіг. 1 2 32766 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSeeding unit
Автори англійськоюAniskevych Leonid Volodymyrovych, Havryliuk Hryhorii Romanovych, Volianskyi Mykhailo Stanislavovych, Yamkov Oleksandr Volodymyrovych
Назва патенту російськоюВысевающий аппарат
Автори російськоюАнискевич Леонид Владимирович, Гаврилюк Григорий Романович, Волянский Михаил Станиславович, Ямков Александр Владимирович
МПК / Мітки
МПК: A01C 7/08
