Пневмомеханічний висівний апарат
Формула / Реферат
1. Пневмомеханічний висівний апарат, що включає бункер, корпус з насіннєвою та вакуумною камерами, висівний диск і додатковий дозуючий ротор, який відрізняється тим, що поверхня дозуючого ротора виконана у формі зрізаного конуса.
2. Апарат по п. 1, який відрізняється тим, що під дозуючим ротором встановлена скатна поверхня під кутом, більшим за кут тертя насіння по цій поверхні.
3. Апарат по п. 1, який відрізняється тим, що довжина скатної поверхні вибрана таким чином, що у місці сходу насіння з скатної поверхні зазор між нею та зовнішньою поверхнею ротора перевищує максимальний розмір насіння.
Текст

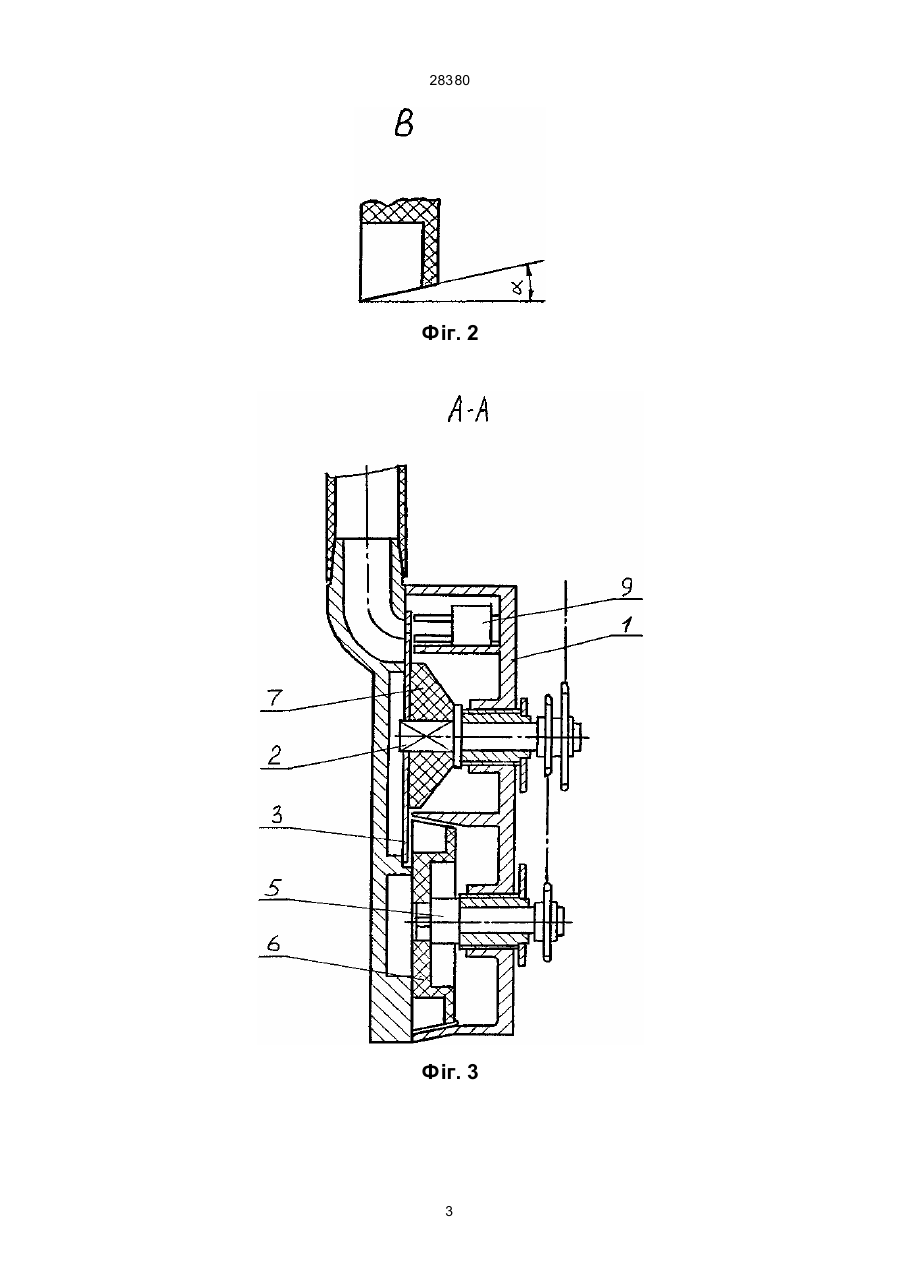

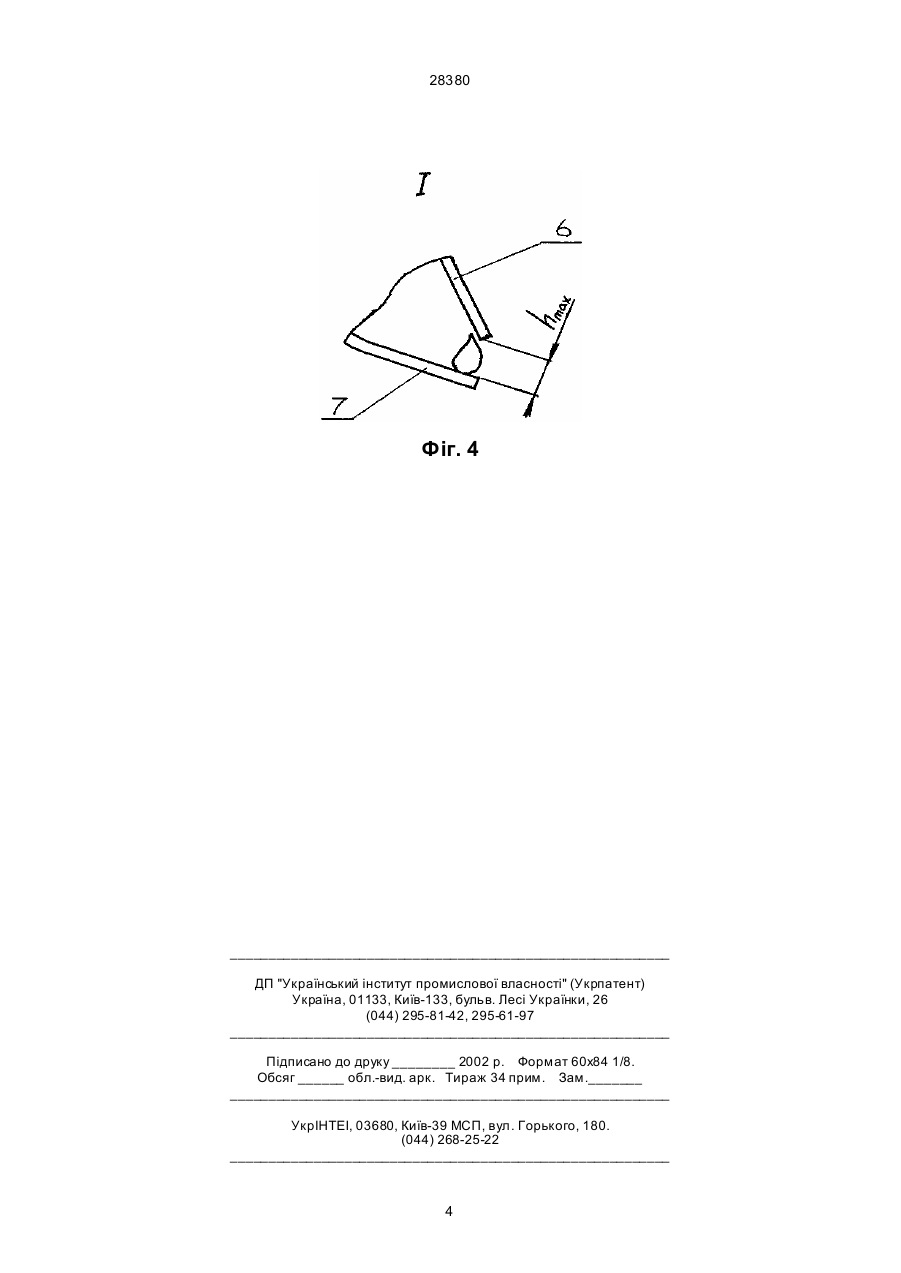

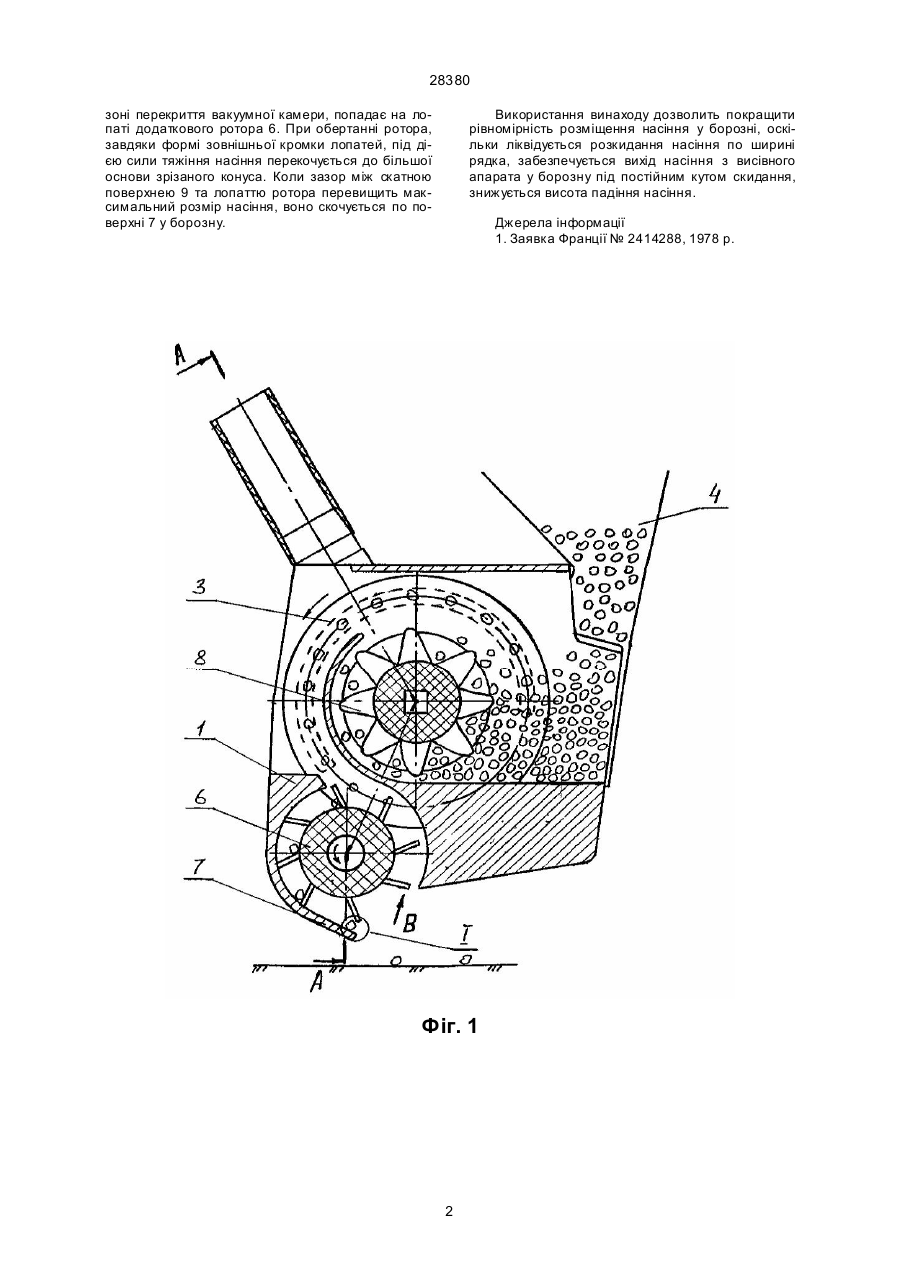

1. Пневмомеханічний висівний апарат, що включає бункер, корпус з насіннєвою та вакуумною камерами, висівний диск і додатковий дозуючий 28380 зоні перекриття вакуумної камери, попадає на лопаті додаткового ротора 6. При обертанні ротора, завдяки формі зовнішньої кромки лопатей, під дією сили тяжіння насіння перекочується до більшої основи зрізаного конуса. Коли зазор між скатною поверхнею 9 та лопаттю ротора перевищить максимальний розмір насіння, воно скочується по поверхні 7 у борозну. Використання винаходу дозволить покращити рівномірність розміщення насіння у борозні, оскільки ліквідується розкидання насіння по ширині рядка, забезпечується вихід насіння з висівного апарата у борозну під постійним кутом скидання, знижується висота падіння насіння. Джерела інформації 1. Заявка Франції № 2414288, 1978 р. Фіг. 1 2 28380 Фіг. 2 Фіг. 3 3 28380 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanical-air seeding unit
Автори англійськоюKorniev Yurii Mykolaiovych, Shmat Serhii Ivanovych
Назва патенту російськоюПневмомеханический высевающий аппарат
Автори російськоюКорнев Юрий Николаевич, Шмат Сергей Иванович
МПК / Мітки
МПК: A01C 7/04
Мітки: висівний, пневмомеханічний, апарат
