Сошник сівалки

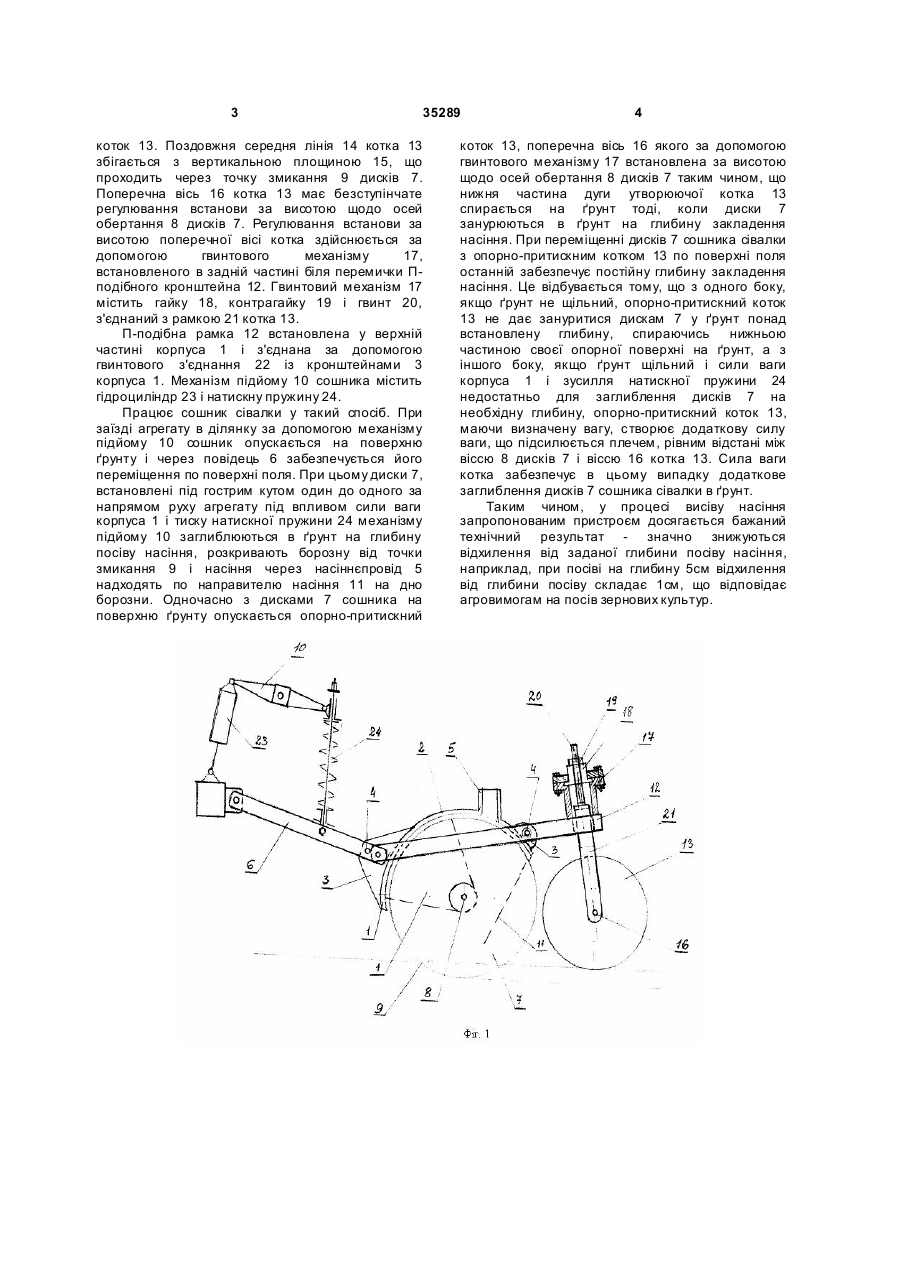

Сошник сівалки, що містить корпус сошника з верхньою дугоподібною твірною, кронштейни з 3 35289 коток 13. Поздовжня середня лінія 14 котка 13 збігається з вертикальною площиною 15, що проходить через точку змикання 9 дисків 7. Поперечна вісь 16 котка 13 має безступінчате регулювання встанови за висотою щодо осей обертання 8 дисків 7. Регулювання встанови за висотою поперечної вісі котка здійснюється за допомогою гвинтового механізму 17, встановленого в задній частині біля перемички Пподібного кронштейна 12. Гвинтовий механізм 17 містить гайку 18, контрагайку 19 і гвинт 20, з'єднаний з рамкою 21 котка 13. П-подібна рамка 12 встановлена у верхній частині корпуса 1 і з'єднана за допомогою гвинтового з'єднання 22 із кронштейнами 3 корпуса 1. Механізм підйому 10 сошника містить гідроциліндр 23 і натискну пружину 24. Працює сошник сівалки у такий спосіб. При заїзді агрегату в ділянку за допомогою механізму підйому 10 сошник опускається на поверхню ґрунту і через повідець 6 забезпечується його переміщення по поверхні поля. При цьому диски 7, встановлені під гострим кутом один до одного за напрямом руху агрегату під впливом сили ваги корпуса 1 і тиску натискної пружини 24 механізму підйому 10 заглиблюються в ґрунт на глибину посіву насіння, розкривають борозну від точки змикання 9 і насіння через насіннєпровід 5 надходять по направителю насіння 11 на дно борозни. Одночасно з дисками 7 сошника на поверхню ґрунту опускається опорно-притискний 4 коток 13, поперечна вісь 16 якого за допомогою гвинтового механізму 17 встановлена за висотою щодо осей обертання 8 дисків 7 таким чином, що нижня частина дуги утворюючої котка 13 спирається на ґрунт тоді, коли диски 7 занурюються в ґрунт на глибину закладення насіння. При переміщенні дисків 7 сошника сівалки з опорно-притискним котком 13 по поверхні поля останній забезпечує постійну глибину закладення насіння. Це відбувається тому, що з одного боку, якщо ґрунт не щільний, опорно-притискний коток 13 не дає зануритися дискам 7 у ґрунт понад встановлену глибину, спираючись нижньою частиною своєї опорної поверхні на ґрунт, а з іншого боку, якщо ґрунт щільний і сили ваги корпуса 1 і зусилля натискної пружини 24 недостатньо для заглиблення дисків 7 на необхідну глибину, опорно-притискний коток 13, маючи визначену вагу, створює додаткову силу ваги, що підсилюється плечем, рівним відстані між віссю 8 дисків 7 і віссю 16 котка 13. Сила ваги котка забезпечує в цьому випадку додаткове заглиблення дисків 7 сошника сівалки в ґрунт. Таким чином, у процесі висіву насіння запропонованим пристроєм досягається бажаний технічний результат - значно знижуються відхилення від заданої глибини посіву насіння, наприклад, при посіві на глибину 5см відхилення від глибини посіву складає 1см, що відповідає агровимогам на посів зернових культур. 5 Комп’ютерна в ерстка Л.Литв иненко 35289 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
