Пристрій для заключного оздоблення тканини розпиленням

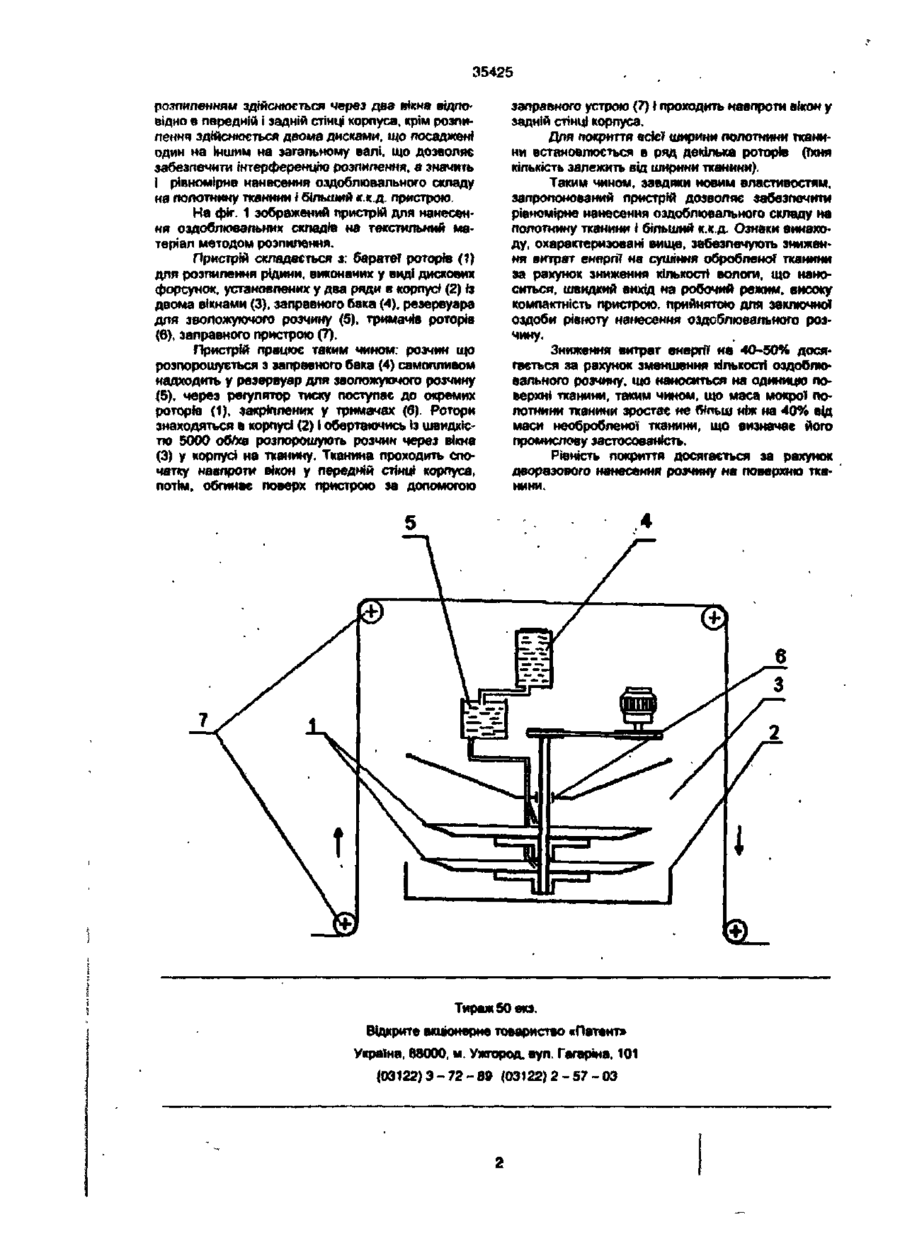

Пристрій для заключного оздоблення тканини розпиленням, який містить заправний бак, резервуар для зволожуючого розчину, насос, фільтр, ротори у вигляді дискових форсунок, які фіксовані у тримачах, корпус, привід, який відрізняється тим, що в передній та задней стінках корпусу виконані два горизонтальних вжна. а до рами корпуса прикріплений пристрій для заправки, а дискові форсунки розташовані у два ряди один під іншим. Пропозиція ставиться до текстильної промисловості, у частковості до технології заключної оздоби текстильних матеріалів, пристрій може бути використаний на текстильних підприємствах. Відомо пристрій для Н8!(есемня оздоблювальних складів розпиленням (Klating E.J., Lambert AN., Verburg G.B. Atemizatton sistem for low wet pickup finishing. - Texifll Chemist and coforist. 1983. Vc4. 15, № 8, p. 124/15-128/19) що включає: камеру, що розпилює, у протилежних стінках якої розміщені пневматичні форсунки, аерозольні частки, одержувані за допомогою форсунок, виносяться потоком повітря, який подається перпендикулярно потокові аерозольних часток, на тканину, що рухається над щілиною • верхній час' тині камери, що розпилює Повітря подасться через трубу, установлену • центрі в днища камери, що розпилює. Розчин, що стікає на дно камери, подається насосом у резервуар, що питає, забезпечуючи рециркуляцію розчину. Проте, відомому пристрою властиві хиби, що полягають, в необхідності використання витяжної вентиляції для видалення аерозоля під час роботи пристрою, утрата робочого розчину в слідстві випару. Найбільше близьким запропонованому по своїй технічній сутності є пристрій роторного зволоження системи "Weko" Roth., (Gottling W Die Rotorenfeuchtung zur optimirerung bei der applikation von reaktev-und dispersionsfartostoffen, - Textill Praxis International. - 1987. - Bd. 42. № 9. - S. 1119-1120. 1 1 3 2 * N e 1 0 - S . 1222. 1227-1230). що улаштована в такий спосіб', батареї роторів для розпилення рідини, виконаних у виді дискових форсунок, установлених у один ряд у корпусі з одним вікном, розчин із заправного бака через вентиль самопливом надходить у резервуар для зволожуючого розчину, звідки насосом через регулятор тиску прокачується через батарею фільтрів, поступає у гідравлічний регулятор, де встановлюється кількість наносимого на тканину розчину, від регулятора через розподільник розчин підводиться до окремих роторів, фіксованим у тримачі. Роботи обертаються з частотою 5000 об/хв Проте і цей пристрій має хиби, що полягають у нерівномірному нанесенні розчину, що розпорошується в зон) розпилення кожного ротора, низький к.к.д. - на тканину потрапляє не більш 30% розчину, що розпорошується. У основу винаходу поставлена задача створити пристрій для заключної оздоби текстильних матеріалів розпиленням, конструкторське вирішення яких забезпечило б можливість рівномірного нанесення на тканину мінімально необхідної КІЛЬКОСТІ оздоблювального розчину. Поставлена задача досягається тим, що в устрої, який містить заправний бак, резервуар для зволожуючого розчину, насос, фільтр, ротори у виді дискових форсунок, фіксовані в тримачі, корпус, привід, у попередньої і задньої стінках корпуса виконані горизонтальні вікна, до рами корпуса прикріплено заправний пристрій, а дискові форсунки розташовані у два ряда один під іншим. Між ознаками, що відрізняють, задачею винаходу існус причинно-слідчий зв'язок. На відміну від прототипу, у котрому розпилення здійснюється через одне вікно в передній стінці корпуса • пристрої для нанесення оздоблювальних складів W Ю CO 35425 розпиленням здійснюється через два вЬсна відповідно в передній І задній стінці корпуса, крім розпиленнч здійснюється двома дисками, що посаджені один на іншим на загапьному валі, що дозволяє забезпечити Інтерференцію розпилення, а значить і рівномірне нанесення оздоблювального складу на полотнину тканини і більший к.к.д. пристрою. На фіг. 1 зображений пристрій для нанесення оздоблювальних складів на текстильний матеріал методом розпилення. Пристрій складається з: барате? роторів (1) для розпилення рідини, виконаних у виді дискових форсунок, установлених у два ряди в корпусі (2) із двома вікнами (З), заправного бака (4), резервуара для зволожуючого розчину (5). тримачів роторів (в), заправного пристрою (7). Пристрій працює таким чином: розчин що розпорошується э заправного бака (4) самопливом надходить у резервуар для зволожуючого розчину (5), через регулятор тиску поступає до окремих роторів (1), закріплених у тримачах
