Фасонна кінцева фреза
Номер патенту: 35578
Опубліковано: 25.09.2008
Автори: Скринник Павло Вадимович, Ліпський Євгеній Рудольфович, Равська Наталія Сергіївна, Корзун Сергій Валерійович, Вовк Вячеслав Володимирович
Формула / Реферат
Фасонна кінцева фреза, яка містить циліндричну або конічну різальну частину з гвинтовими різальними кромками і гвинтовими стружковими канавками з кутом нахилу w та сферичну різальну частину фрези з торцевими різальними кромками, передні та задні поверхні фрези, які утворюють гвинтові та торцеві різальні кромки, яка відрізняється тим, що передні та задні поверхні сферичної частини фрези виконані конічними, основою конусів є торцеві різальні кромки, які розташовані у площині, що проходить через вершинну точку фрези і дотичну до гвинтової різальної кромки у точці переходу сферичної частини фрези в циліндричну або конічну, а твірні конічних поверхонь розташовані під інструментальними кутами g передньої та a задньої поверхонь фрези.
Текст

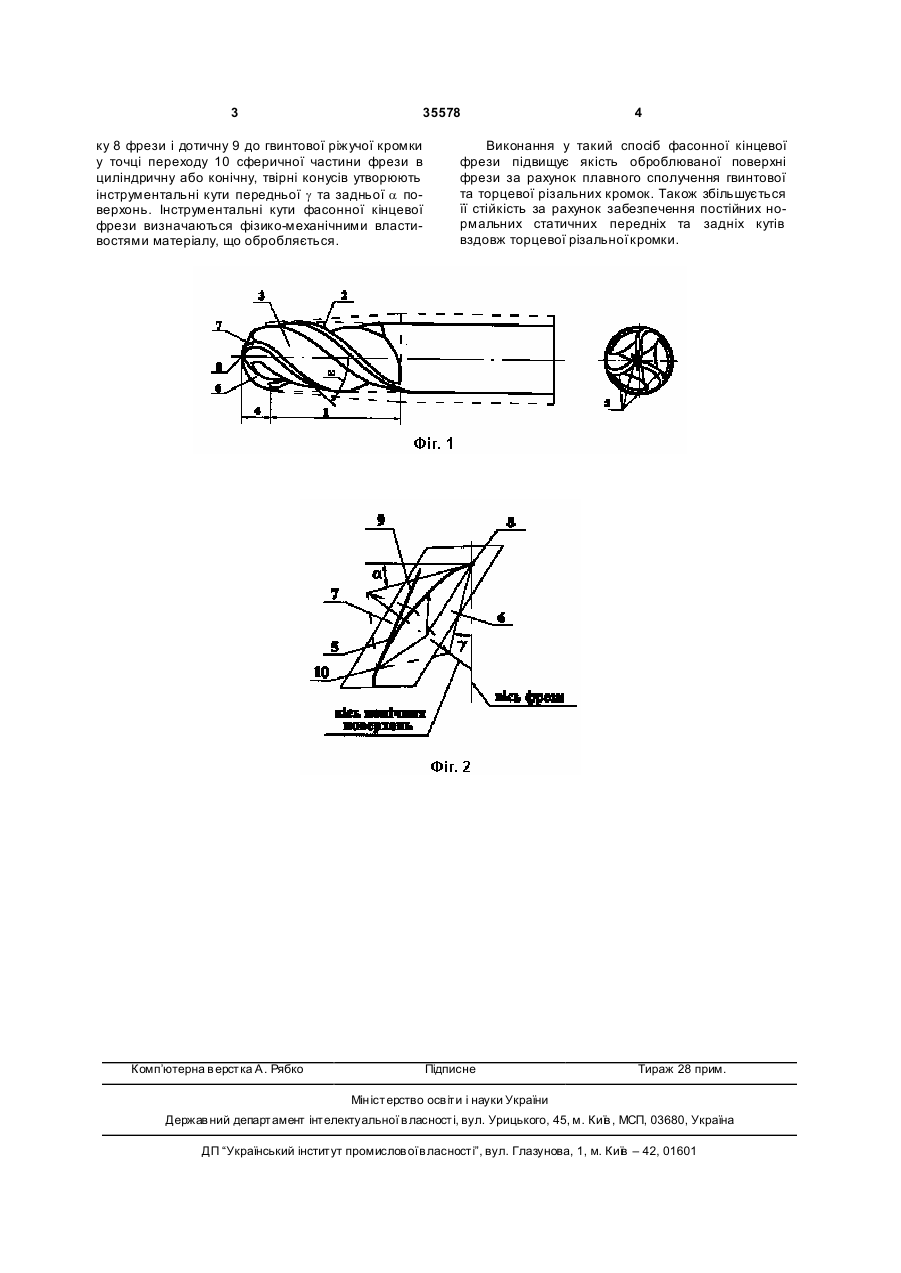

Фасонна кінцева фреза, яка містить циліндричну або конічну різальну частину з гвинтовими різальними кромками і гвинтовими стружковими 3 35578 ку 8 фрези і дотичну 9 до гвинтової ріжучої кромки у точці переходу 10 сферичної частини фрези в циліндричну або конічну, твірні конусів утворюють інструментальні кути передньої g та задньої a поверхонь. Інструментальні кути фасонної кінцевої фрези визначаються фізико-механічними властивостями матеріалу, що обробляється. Комп’ютерна в ерстка А. Рябко 4 Виконання у такий спосіб фасонної кінцевої фрези підвищує якість оброблюваної поверхні фрези за рахунок плавного сполучення гвинтової та торцевої різальних кромок. Також збільшується її стійкість за рахунок забезпечення постійних нормальних статичних передніх та задніх кутів вздовж торцевої різальної кромки. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaping end mill
Автори англійськоюRavska Nataliia Serhiivna, Vovk Viacheslav Volodymyrovych, Skrynnyk Pavlo Vadymovych, Lipskyi Yevhenii Rudolfovych, Korzun Serhii Valeriiovych
Назва патенту російськоюФасонная концевая фреза
Автори російськоюРавская Наталья Сергеевна, Вовк Вячеслав Владимирович, Скрынник Павел Вадимович, Липский Евгений Рудольфович, Корзун Сергей Валерьевич
МПК / Мітки
МПК: B23C 5/10
Мітки: фреза, кінцева, фасонна
