Фреза дискова відрізна
Формула / Реферат
1. Фреза дискова відрізна, що містить робочу частину з різальними зубами, причому на суміжних різальних зубах виконані стружкові канавки, яка відрізняється тим, що поперечний переріз диска має форму трапеції, а стружкові канавки виконані різного напрямку нахилу і мають форму фасонних циліндричних або плоских поверхонь, гіперболічні твірні яких йдуть під нахилом до осі фрези.

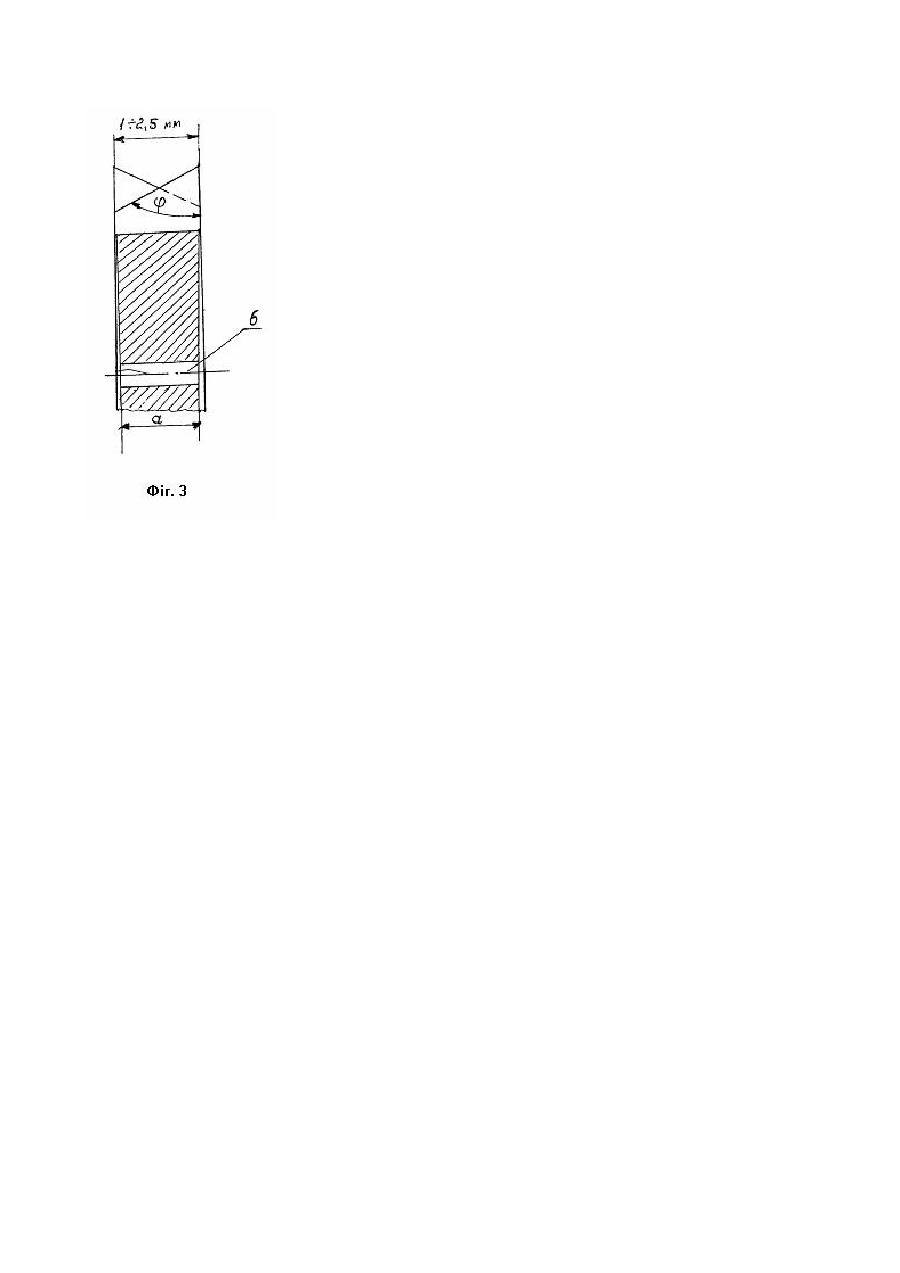

2. Фреза дискова відрізна за п. 1, яка відрізняється тим, що товщина зовнішньої частини диска більша за товщину його внутрішньої частини на 1-2,5 мм.
Текст
Корисна модель відноситься до металообробки і може бути використаний при розрізанні різноманітних матеріалів: металів, композиційних матеріалів, дерев'яних матеріалів. відомі конструкції фрез дискових відрізних з прямолінійними ріжучими кромками, розташованими на периферії. Щоб поліпшити умови роботи фрез і підвищити їх стійкість на зубах виконують перехідні ріжучі кромки. Перехідні ріжучі кромки виготовляють на суміжних зубах на різноманітних торцях, а також у вигляді прорізного і зачищаючого суміжник зубах. Перехідні кромки служать для розділення стружки по ширині що поліпшує розміщення стружки в стружкові канавці і перешкоджає її защемленню в процесі обробки. Найбільш близькою до фрези, яка заявляється, є фреза дискова відрізна по патенту України №55717, 15.04.2003, Бюл. №4, 2003. Равська Н.С. Родін Р.П., Лупкін Б.В. Петренко В.Ю., яка є прототипом до фрези, яка заявляється. В основу корисної моделі поставлено задачу удосконалити цю дискову фрезу. В основу корисної моделі поставлено задачу удосконалити цю дискову фрезу. Поставлена задача досягається тим, що у фрези дискової, що містить робочу частину з ріжучими різнонапрямленими зубами, згідно з винаходом новим є те, що стружечці канавки виконані різного напрямку нахилу і мають форму фасонних циліндричних або плоских поверхонь гиперболічні твірні котрих йдуть під нахилом до осі фрези. Причому товщина зовнішньої частини диска фрези виконана більше за товщину його внутрішньої частини на 1-2,5мм. На креслені зображено загальний вигляд фрези дискової відрізної та її суміжні зуби (фіг.1, 2. На фіг.3 зображено переріз фрези. Фреза містись слідуючі елементи: 1 - зуби, 2 - стружкові канавки, 4 - циліндричну задню поверхню, 3 передню поверхню, 5 - ріжучі окрайки. 6 - кріпильний отвір фрези. В результаті перетинання циліндричної задньою поверхні с заднім кутом l і передньою площиною, утворюються ріжучі окрайки з кутом в плані j. l задній кут, j - передній кут, j - кут в плані, l - кут нахилу ріжучій окрайки. Робота фрези. Фреза кріпиться на верста і за допомогою кріпильного отвору. Фреза рухається за коловою траєкторією і зрізання шару матеріалу здійснюється ріжучими окрайками – 5, зубів – 1, кліновидної форми, обмеженими передньою - 3 та задньою - 4 поверхнями. Зрізаний шар розташовується в стружкові канавці - 2.
ДивитисяДодаткова інформація
Назва патенту англійськоюCuttoff disk cutter
Назва патенту російськоюФреза дисковая отрезная
МПК / Мітки
МПК: B23C 5/02
Мітки: фреза, дискова, відрізна
