Пристрій для комплексного нагрівання сушильного агента

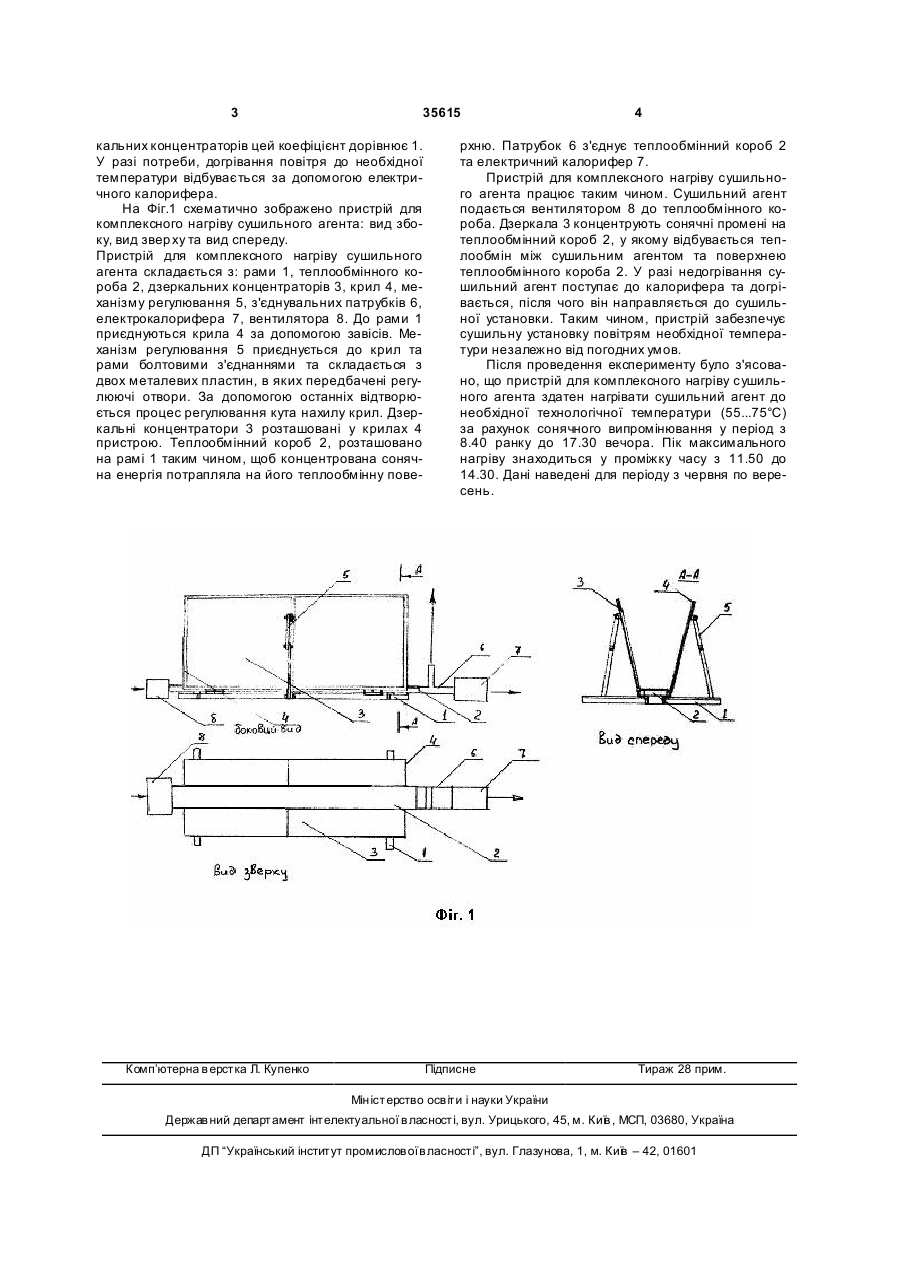

Пристрій для комплексного нагрівання сушильного агента, що містить нагрівач з використанням сонячної енергії, який відрізняється тим, що нагрівач містить раму із закріпленими на ній крилами з плоскими дзеркальними концентраторами сонячної енергії з регулюючими механізмами, а на рамі встановлено теплообмінний короб, з'єднаний з електрокалорифером, який також встановлений на рамі. (19) (21) u200805875 (22) 06.05.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ГЕРБЕР ЮРІЙ БОРИСОВИЧ, UA, КОВТУН ВІКТОР МИХАЙЛОВИЧ, U A, ГАВРИЛОВ ОЛЕКСАНДР ВІКТОРОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 35615 кальних концентраторів цей коефіцієнт дорівнює 1. У разі потреби, догрівання повітря до необхідної температури відбувається за допомогою електричного калорифера. На Фіг.1 схематично зображено пристрій для комплексного нагріву сушильного агента: вид збоку, вид звер ху та вид спереду. Пристрій для комплексного нагріву сушильного агента складається з: рами 1, теплообмінного короба 2, дзеркальних концентраторів 3, крил 4, механізму регулювання 5, з'єднувальних патрубків 6, електрокалорифера 7, вентилятора 8. До рами 1 приєднуються крила 4 за допомогою завісів. Механізм регулювання 5 приєднується до крил та рами болтовими з'єднаннями та складається з двох металевих пластин, в яких передбачені регулюючі отвори. За допомогою останніх відтворюється процес регулювання кута нахилу крил. Дзеркальні концентратори 3 розташовані у крилах 4 пристрою. Теплообмінний короб 2, розташовано на рамі 1 таким чином, щоб концентрована сонячна енергія потрапляла на його теплообмінну пове Комп’ютерна в ерстка Л. Купенко 4 рхню. Патрубок 6 з'єднує теплообмінний короб 2 та електричний калорифер 7. Пристрій для комплексного нагріву сушильного агента працює таким чином. Сушильний агент подається вентилятором 8 до теплообмінного короба. Дзеркала 3 концентрують сонячні промені на теплообмінний короб 2, у якому відбувається теплообмін між сушильним агентом та поверхнею теплообмінного короба 2. У разі недогрівання сушильний агент поступає до калорифера та догрівається, після чого він направляється до сушильної установки. Таким чином, пристрій забезпечує сушильну установку повітрям необхідної температури незалежно від погодних умов. Після проведення експерименту було з'ясовано, що пристрій для комплексного нагріву сушильного агента здатен нагрівати сушильний агент до необхідної технологічної температури (55...75°С) за рахунок сонячного випромінювання у період з 8.40 ранку до 17.30 вечора. Пік максимального нагріву знаходиться у проміжку часу з 11.50 до 14.30. Дані наведені для періоду з червня по вересень. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
