Пристрій для нагрівання води

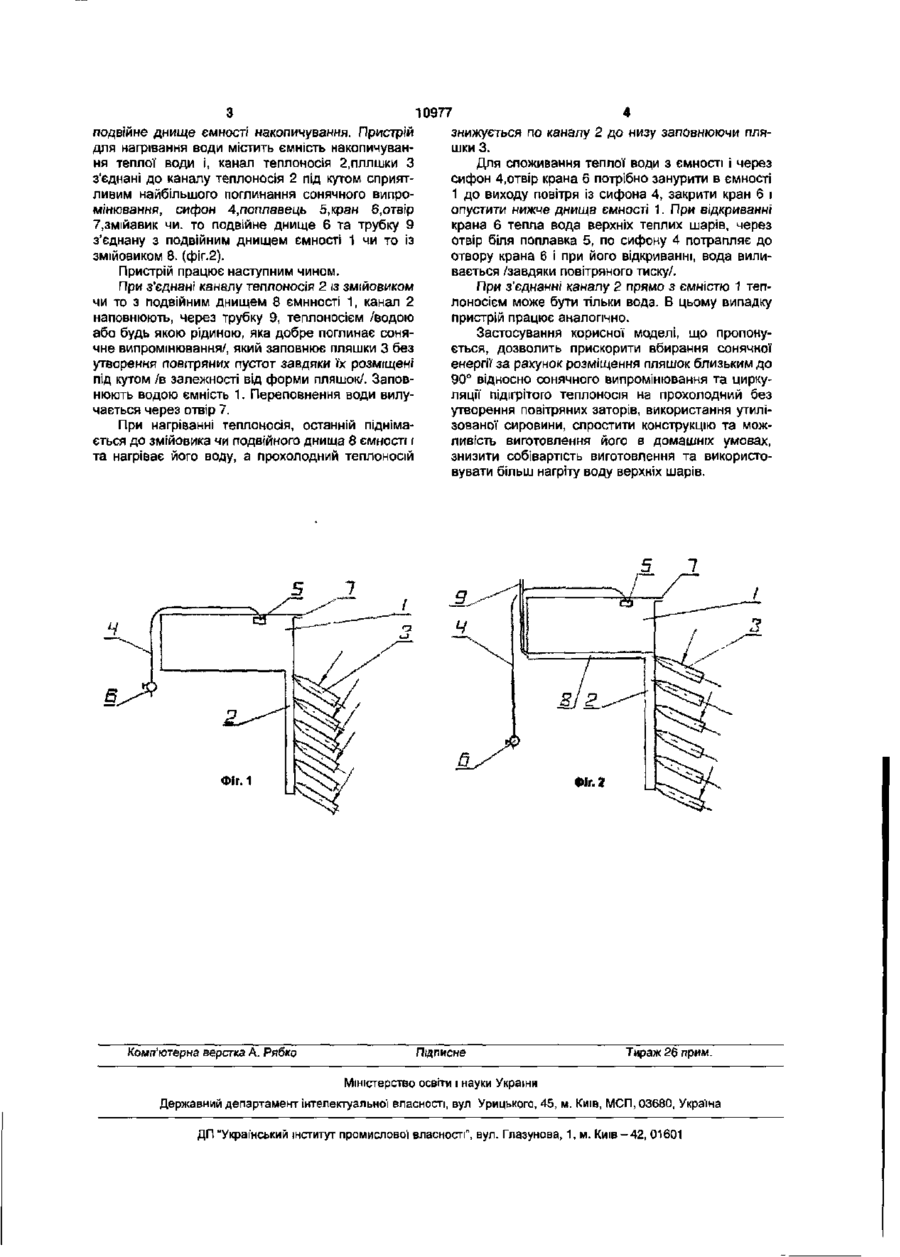

1. Пристрій для нагрівання води, що містить колектор, канал для теплоносія, теплоносій, вхідний та вихідний отвори споживання, який відрізняється тим, що колектор виконаний у вигляді окремих пляшок, з'єднаних з каналом теплоносія. 2. Пристрій за п.1, який відрізняється тим, що пляшки з'єднані з каналом теплоносія в шахматному порядку. 3. Пристрій за п.1, який відрізняється тим, що теплоносієм може бути будь-яка рідина. 4. Пристрій за п.1, який відрізняється тим, що пляшки з'єднані з каналом теплоносія під кутом, який сприяє найбільшому поглинанню сонячного випромінювання, з можливістю їх наповнення теп лоносієм і вільного його переміщення при обміні нагрітого теплоносія на прохоподний. 5. Пристрій за п.1, який відрізняється тим, що містить ємність накопичування теплої води. 6. Пристрій за пп.1 та 5, який відрізняється тим, що ємність накопичування теплої води з'єднана з колектором-канал ом теплоносія в нижній її частині. 7. Пристрій за п.1, який відрізняється тим, що колектор-канал теплоносія з'єднаний із змійовиком, розміщеним поблизу днища ємності накопичування теплої води. 8. Пристрій за п.7, який відрізняється тим, змійовик виконаний у вигляді подвійного днища ємності накопичування теплої води. 9. Пристрій за п.1, який відрізняється тим, що вихідний отвір споживання виконаний у вигляді сифона. 10. Пристрій за пп.1 та 9, який відрізняється тим, що вхідний (верхній) отвір сифона виконаний у вигляді закріпленого до нього поплавця з можливістю опускання та підняття в залежності від рівня води. Корисна модель відноситься до галузі використання енергії' сонячного випромінювання, а саме до пристроїв обігріву води для побутових потреб. Відомій колектор сонячної енергії' та спосіб його виготовлення, патент України №44471А, МПК 6F24J2/00, бюл. №2, 2002р., що містить прозоре покриття, погпинач сонячної енергії, теплоносій, теплоізоляцію, канали для теплоносія. Недоліком відомого колектора сонячної енергії є складність його виготовлення в домашніх умовах, необхідність використовування особливих матеріалів, висока трудомісткість та собівартість виготовлення та низька стійкість проти пошкоджень. Поставлено задачу на створення конструкції пристрою для нагрівання води, що забезпечує використання сонячної енергії з максимальним її спрощенням, використанням утилізованого матеріалу для його виготовлення в домашніх умовах. Поставлена задача за першим варіантом ви рішується шляхом виготовлення колектора у вигляді закріплених до каналу теплоносія пляшок під кутом сприятпивим для найбільшого досягнення та поглинання сонячного випромінювання з можливістю наповненню їх водою і обміну нагрітої води на прохолодну, виконанням розміщення пляшок в шахматному порядку, з'єднанням каналу теплоносія з ємністю накопичування теплої води, розміщенням колектора нижче ємності накопичування теплої води та виконанням вихідного отвору споживання теплої води у вигляді сифона з верхнім /вхідним/ отворе, виконаним у вигляді закріпленого до його полтавця з можливістю опущення та підняття в залежності від рівня води у ємності накопичування теплої води. На фіг. 1 зображено загальний вигляд пристрою при з'єднанні каналу теплоносія прямо з ємністю накопичування теплої води; на фіг.1 те саме при з'єднанні каналу теплоносія з ємністю накопичування теплої' води через змійовик чи то 0) ^Э ^ р С^f _J ^2 5Г ^ 10977 подвійне днище ємності накопичування. Пристрій знижується по каналу 2 до низу заповнюючи плядля нагрівання води містить ємність накопичуваншки 3. ня теплої води і, канал теплоносія 2,пллшки З Для споживання теплої води з ємності і через з'єднані до каналу теплоносія 2 під кутом сприятсифон 4,отвір крана 6 потрібно занурити в ємності ливим найбільшого поглинання сонячного випро1 до виходу повітря із сифона 4, закрити кран 6 і мінювання, сифон 4,поплавець 5,кран б,отвір опустити нижче днища ємності 1. При відкриванні 7,змійавик чи. то подвійне днище 6 та трубку 9 крана 6 тепла вода верхніх теплих шарів, через з'єднану з подвійним днищем ємності 1 чи то із отвір біля поплавка 5, по сифону 4 потрапляє до змійовиком 8. (фіг.2). отвору крана 6 і при його відкриванні, вода виливається /завдяки повітряного тиску/. Пристрій працює наступним чином. При з'єднані каналу теплоносія 2 із змійовиком При з'єднанні каналу 2 прямо з ємністю 1 тепчи то з подвійним днищем 8 ємнності 1, канал 2 лоносієм може бути тільки вода. В цьому випадку наповнюють, через трубку 9, теплоносієм /водою пристрій працює аналогічно. або будь якою рідиною, яка добре поглинає соняЗастосування корисної моделі, що пропонучне випромінювання/, який заповнює пляшки 3 без ється, дозволить прискорити вбирання сонячної утворення повітряних пустот завдяки їх розміщені енергії за рахунок розміщення пляшок близьким до під кутом /в залежності від форми пляшок/. Запов90° відносно сонячного випромінювання та циркунюють водою ємність 1. Переповнення води вилуляції підігрітого теплоносія на прохолодний без чається через отвір 7. утворення повітряних заторів, використання утилізованої сировини, спростити конструкцію та можПри нагріванні теплоносія, останній піднімаливість виготовлення його в домашніх умовах, ється до змійовика чи подвійного днища 8 ємності і знизити собівартість виготовлення та використота нагріває його воду, а прохолодний теплоносій вувати більш нагріту воду верхніх шарів. 5 Б 1 1 ч Фіг. 1 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамект інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
