Пристрій для нагрівання теплоносія

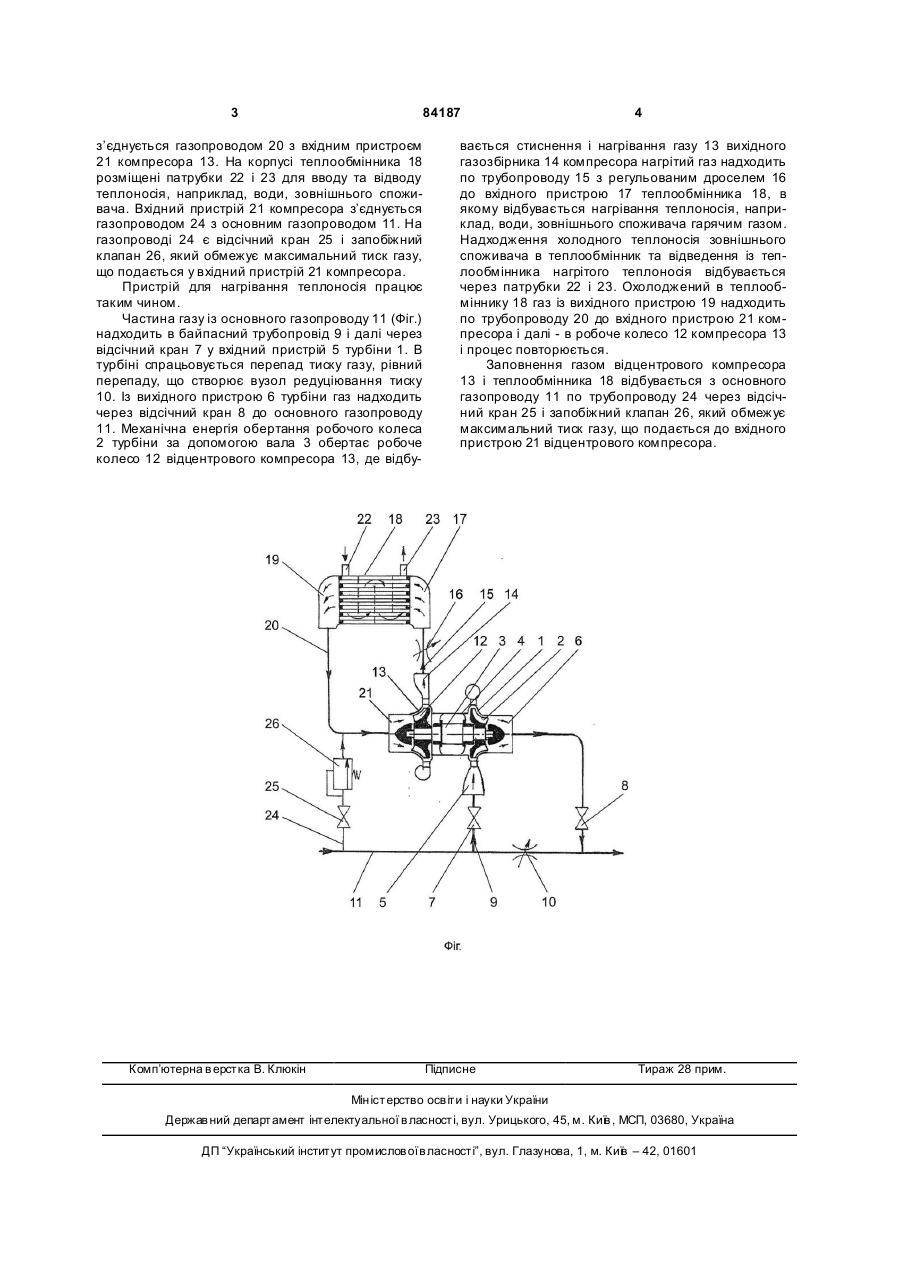

Пристрій для нагрівання теплоносія, що містить газову доцентрову або осьову турбіну, яка діє за рахунок використання перепаду тиску газу на газорозподільних пунктах і яка розміщена в байпасному трубопроводі, підключеному паралельно до вузла редукування, який відрізняється тим, що в одному корпусі на одному валу з робочим колесом газової турбіни розміщене робоче колесо відцентрового компресора, в якому газ стискається та нагрівається і подається в теплообмінний апарат для нагрівання теплоносія, наприклад води, зовнішнього споживача, причому відцентровий компресор і теплообмінник заповнені газом з основного газопроводу. (19) (21) a200608309 (22) 24.07.2006 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ЧЕРНИХ АНАТОЛІЙ ПЕТРОВИЧ, UA, ШОШИН ЮРІЙ СЕРГІЙОВИЧ, UA, ХМЕЛИК БОРИС ЯКОВИЧ, UA (73) ЧЕРНИХ АНАТОЛІЙ ПЕТРОВИЧ, UA, ШОШИН ЮРІЙ СЕРГІЙОВИЧ, UA, ХМЕЛИК БОРИС ЯКОВИЧ, UA (56) UA 67465, F24H4/00, 15.06.2004 CA 2220890, A01G9/24, 20.07.99 RU 2177121, F24J3/00, 20.12.2001 US 4515562, C21D9/08, 07.05.85 WO 03081038, F02C1/00, 02.10.2003 3 84187 з’єднується газопроводом 20 з вхідним пристроєм 21 компресора 13. На корпусі теплообмінника 18 розміщені патрубки 22 і 23 для вводу та відводу теплоносія, наприклад, води, зовнішнього споживача. Вхідний пристрій 21 компресора з’єднується газопроводом 24 з основним газопроводом 11. На газопроводі 24 є відсічний кран 25 і запобіжний клапан 26, який обмежує максимальний тиск газу, що подається у вхідний пристрій 21 компресора. Пристрій для нагрівання теплоносія працює таким чином. Частина газу із основного газопроводу 11 (Фіг.) надходить в байпасний трубопровід 9 і далі через відсічний кран 7 у вхідний пристрій 5 турбіни 1. В турбіні спрацьовується перепад тиску газу, рівний перепаду, що створює вузол редуціювання тиску 10. Із вихідного пристрою 6 турбіни газ надходить через відсічний кран 8 до основного газопроводу 11. Механічна енергія обертання робочого колеса 2 турбіни за допомогою вала 3 обертає робоче колесо 12 відцентрового компресора 13, де відбу Комп’ютерна в ерстка В. Клюкін 4 вається стиснення і нагрівання газу 13 вихідного газозбірника 14 компресора нагрітий газ надходить по трубопроводу 15 з регульованим дроселем 16 до вхідного пристрою 17 теплообмінника 18, в якому відбувається нагрівання теплоносія, наприклад, води, зовнішнього споживача гарячим газом. Надходження холодного теплоносія зовнішнього споживача в теплообмінник та відведення із теплообмінника нагрітого теплоносія відбувається через патрубки 22 і 23. Охолоджений в теплообміннику 18 газ із вихідного пристрою 19 надходить по трубопроводу 20 до вхідного пристрою 21 компресора і далі - в робоче колесо 12 компресора 13 і процес повторюється. Заповнення газом відцентрового компресора 13 і теплообмінника 18 відбувається з основного газопроводу 11 по трубопроводу 24 через відсічний кран 25 і запобіжний клапан 26, який обмежує максимальний тиск газу, що подається до вхідного пристрою 21 відцентрового компресора. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
