Кільцевий лічильник палива

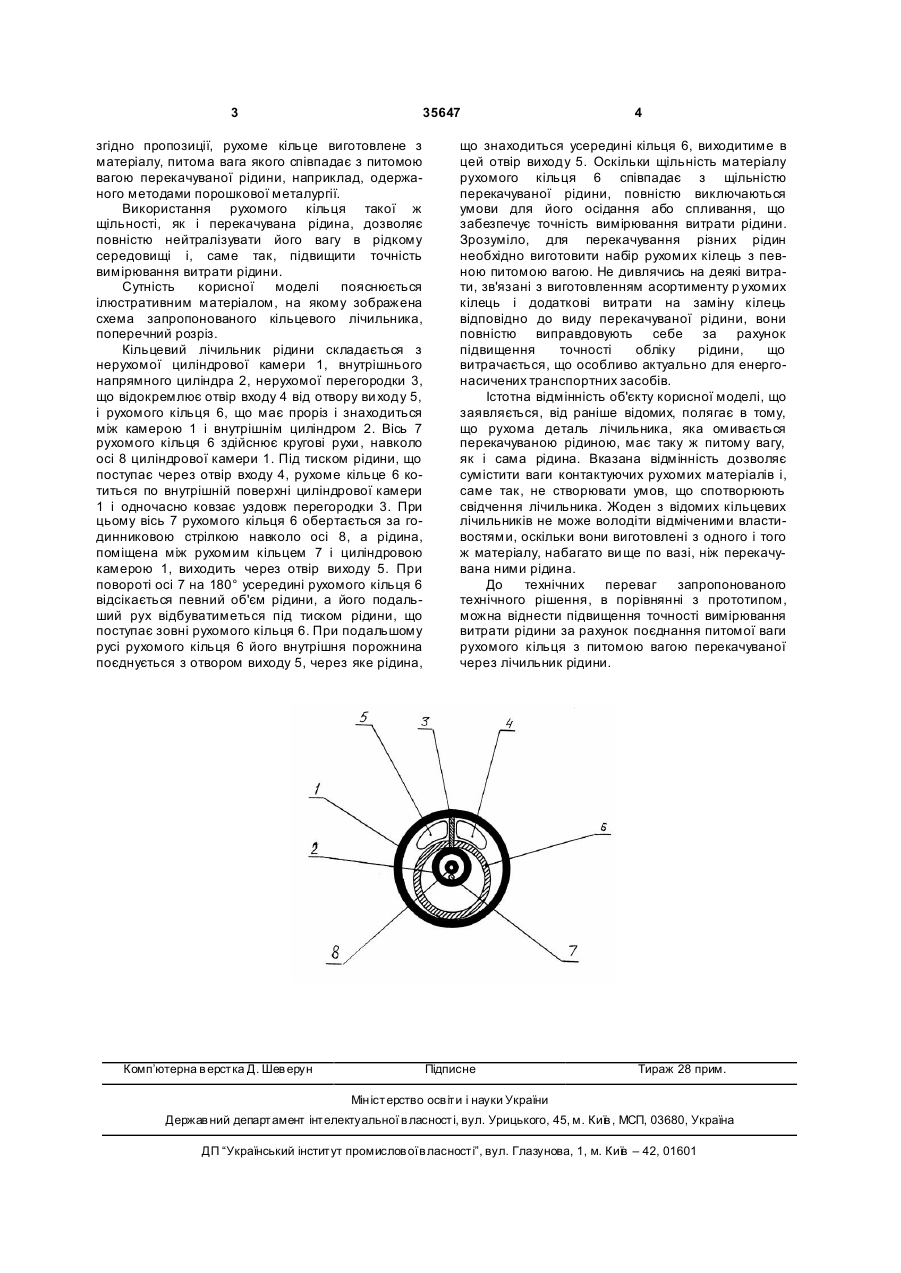

Кільцевий лічильник палива, що складається з нерухомої циліндрової камери, внутрішнього на 3 35647 згідно пропозиції, рухоме кільце виготовлене з матеріалу, питома вага якого співпадає з питомою вагою перекачуваної рідини, наприклад, одержаного методами порошкової металургії. Використання рухомого кільця такої ж щільності, як і перекачувана рідина, дозволяє повністю нейтралізувати його вагу в рідкому середовищі і, саме так, підвищити точність вимірювання витрати рідини. Сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображена схема запропонованого кільцевого лічильника, поперечний розріз. Кільцевий лічильник рідини складається з нерухомої циліндрової камери 1, внутрішнього напрямного циліндра 2, нерухомої перегородки 3, що відокремлює отвір входу 4 від отвору ви ходу 5, і рухомого кільця 6, що має проріз і знаходиться між камерою 1 і внутрішнім циліндром 2. Вісь 7 рухомого кільця 6 здійснює кругові рухи , навколо осі 8 циліндрової камери 1. Під тиском рідини, що поступає через отвір входу 4, рухоме кільце 6 котиться по внутрішній поверхні циліндрової камери 1 і одночасно ковзає уздовж перегородки 3. При цьому вісь 7 рухомого кільця 6 обертається за годинниковою стрілкою навколо осі 8, а рідина, поміщена між рухомим кільцем 7 і циліндровою камерою 1, виходить через отвір виходу 5. При повороті осі 7 на 180° усередині рухомого кільця 6 відсікається певний об'єм рідини, а його подальший рух відбуватиметься під тиском рідини, що поступає зовні рухомого кільця 6. При подальшому русі рухомого кільця 6 його внутрішня порожнина поєднується з отвором виходу 5, через яке рідина, Комп’ютерна в ерстка Д. Шев ерун 4 що знаходиться усередині кільця 6, виходитиме в цей отвір виходу 5. Оскільки щільність матеріалу рухомого кільця 6 співпадає з щільністю перекачуваної рідини, повністю виключаються умови для його осідання або спливання, що забезпечує точність вимірювання витрати рідини. Зрозуміло, для перекачування різних рідин необхідно виготовити набір рухомих кілець з певною питомою вагою. Не дивлячись на деякі витрати, зв'язані з виготовленням асортименту р ухомих кілець і додаткові витрати на заміну кілець відповідно до виду перекачуваної рідини, вони повністю виправдовують себе за рахунок підвищення точності обліку рідини, що витрачається, що особливо актуально для енергонасичених транспортних засобів. Істотна відмінність об'єкту корисної моделі, що заявляється, від раніше відомих, полягає в тому, що рухома деталь лічильника, яка омивається перекачуваною рідиною, має таку ж питому вагу, як і сама рідина. Вказана відмінність дозволяє сумістити ваги контактуючих рухомих матеріалів і, саме так, не створювати умов, що спотворюють свідчення лічильника. Жоден з відомих кільцевих лічильників не може володіти відміченими властивостями, оскільки вони виготовлені з одного і того ж матеріалу, набагато ви ще по вазі, ніж перекачувана ними рідина. До технічних переваг запропонованого технічного рішення, в порівнянні з прототипом, можна віднести підвищення точності вимірювання витрати рідини за рахунок поєднання питомої ваги рухомого кільця з питомою вагою перекачуваної через лічильник рідини. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
