Лічильник рідини

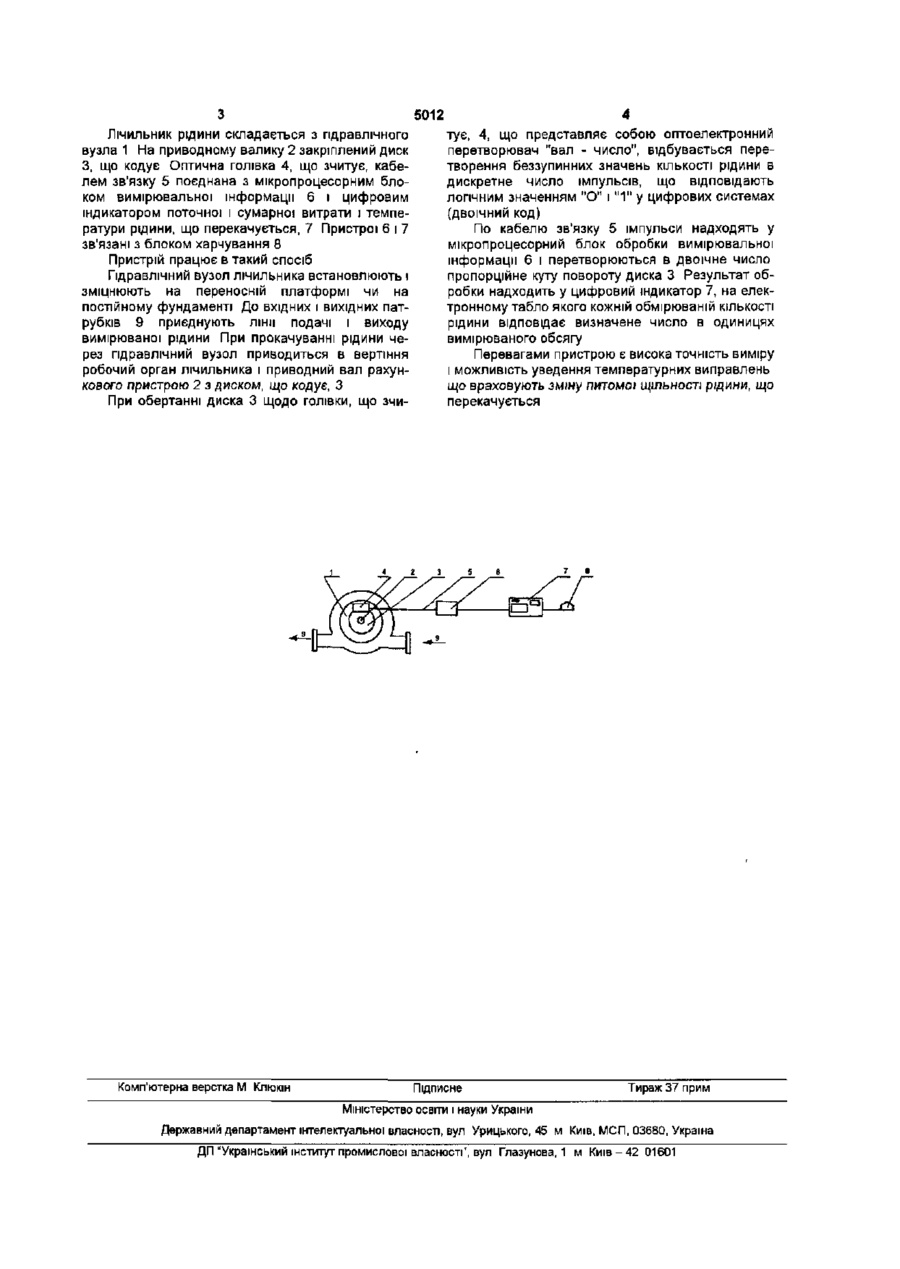

Лічильник рідини, що включає гідравлічний вузол із вхідними та вихідними патрубками, який відрізняється тим, що на привідному валику гідравлічного вузла закріплений кодуючий диск, оптична зчитувальна головка, кабелем зв'язку з'єднана з мікропроцесорним блоком вимірювальної інформації, цифровим індикатором поточної і сумарної витрати і температури рідини, що перекачується, мікропроцесорний блок вимірювальної інформації І цифровий індикатор зв'язані з блоком живлення Пристрій відноситься до області вимірювальної техніки, зокрема, до пристроїв для виміру обсягу рідкої речовини, що протікає по трубопроводу Лічильники рідини за принципом виміру розділені на дві основні групи ШВИДКІСНІ Й об'ємні У лічильнику рідина, що протікає через прилад, приводить в обертання чи крильчатку турбіну зі швидкістю, прямопропорційною швидкості потоку, і, отже, КІЛЬКОСТІ минулої рідини (ШВИДКІСНІ лічильники), або переміщає в його вимірювальній камері робочий орган, виконаний у виді поршня, лопати, диска, овальних шестірень, кільця і т д Обертання робочого органа лічильника через вісь передається шестерному передавальному механізму - редуктору, а від нього - рахунковому механізму, враховуючому число переміщень, а ВІДПОВІДНО І загальний обсяг рідини, що протікає, (об'ємні лічильники) Недоліком цих пристроїв є значна погрішність вимірів, від 0,2 до 2%, складність перебудови шестерного передавального механізму і рахункового пристрою неможливість обліку зміни обсягу рідини зі зміною и температурних показників у процесі виміру Як прототип обраний кільцевий лічильник рідини, що містить гідравлічний вузол з кільцевим поршнем (С И Гаузнер, С С Кивилис, А П Осокина, А Н Павловский Вимір маси, обсягу і ЩІЛЬНОСТІ - М , Изд-во стандартов, 1972 Стр 437439) При роботі такого лічильника рідина, що надходить у вимірювальну камеру через вхідний патрубок і запобіжну сітку, натискає на стінки кільцевого поршня і внаслідок різниці тисків на вході у вимірювальну камеру і виході з ґі створює зусилля, що обертає кільце Кільце рухаючи по камері, за кожен цикл свого переміщення витісняє з н визначений обсяг рідини При переміщенні поршня його виступ через повідця приводить у крутіння валик і трубку і передає в такий спосіб переміщення редуктору і зв'язаному з ним рахунковому механізму В основу винаходу поставлено задачу створення універсального рахункового пристрою для визначення витрати рідини, при якому за рахунок конструктивних змін рахункового пристрою досягається підвищення точності, забезпечується як місцевий ВІДЛІК, так і дистанційна передача показань Поставлена задача зважується таким чином, що лічильник рідини включає гідравлічний вузол, на приводному валику якого закріплений диск, що кодує Оптична голівка, що зчитує, кабелем зв'язку з'єднана з мікропроцесорним блоком вимірювальної інформації, цифровим індикатором поточної і сумарної витрати і температури рідини, що перекачується Мікропроцесорний блок вимірювальної інформації і цифровий індикатор зв'язані з блоком живлення Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - підвищення надійності й точності вимірювань - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу На кресленні (Фіг 1) представлене зображення одного з варіантів пропонованого пристрою CM о 5012 Лічильник рідини складається з гідравлічного вузла 1 На приводному валику 2 закріплений диск З, що кодує Оптична голівка 4, що зчитує, кабелем зв'язку 5 поєднана з мікропроцесорним блоком вимірювальної інформації 6 і цифровим індикатором поточної і сумарної витрати і температури рідини, що перекачується, 7 Пристрої 6 і 7 зв'язані з блоком харчування 8 Пристрій працює в такий спосіб Гідравлічний вузол лічильника встановлюють і зміцнюють на переносній платформі чи на постійному фундаменті До вхідних і вихідних патрубків 9 приєднують лінії подачі і виходу вимірюваної рідини При прокачуванні рідини через гідравлічний вузол приводиться в вертіння робочий орган лічильника і приводний вал рахункового пристрою 2 з диском, що кодує, З При обертанні диска 3 щодо голівки, що зчи Комп'ютерна верстка М Кпкжін тує, 4, що представляє собою оптоелектронний перетворювач "вал - число", відбувається перетворення беззупинних значень КІЛЬКОСТІ рідини в дискретне число імпульсів, що відповідають логічним значенням "О" і " 1 " у цифрових системах (двоїчний код) По кабелю зв'язку 5 імпульси надходять у мікропроцесорний блок обробки вимірювальної інформації 6 і перетворюються в двоїчне число пропорційне куту повороту диска 3 Результат обробки надходить у цифровий індикатор 7, на електронному табло якого кожній обмірюваній КІЛЬКОСТІ рідини відповідає визначене число в одиницях вимірюваного обсягу Перевагами пристрою є висока точність виміру і можливість уведення температурних виправлень що враховують зміну питомої щільності рідини, що перекачується Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності', вуп Глазунова,! м Київ-42 01601
