Лічильник кількості рідини

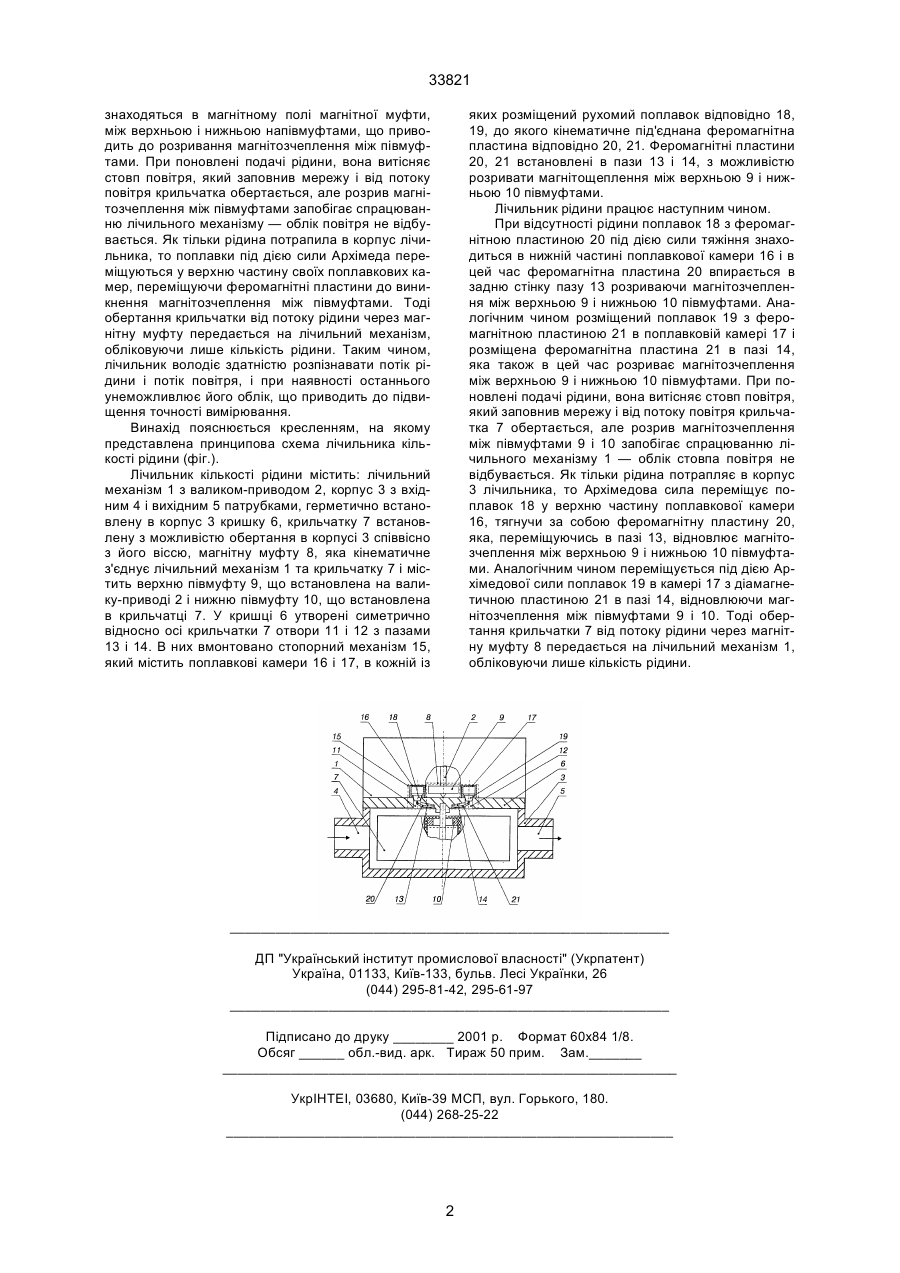

Лічильник кількості рідини, що містить лічильний механізм з валиком-приводом, корпус з вхідним і вихідним патрубками, герметично встановлену в корпус кришку, крильчатку, встановлену з мо 33821 знаходяться в магнітному полі магнітної муфти, між верхньою і нижньою напівмуфтами, що приводить до розривання магнітозчеплення між півмуфтами. При поновлені подачі рідини, вона витісняє стовп повітря, який заповнив мережу і від потоку повітря крильчатка обертається, але розрив магнітозчеплення між півмуфтами запобігає спрацюванню лічильного механізму — облік повітря не відбувається. Як тільки рідина потрапила в корпус лічильника, то поплавки під дією сили Архімеда переміщуються у верхню частину своїх поплавкових камер, переміщуючи феромагнітні пластини до виникнення магнітозчеплення між півмуфтами. Тоді обертання крильчатки від потоку рідини через магнітну муфту передається на лічильний механізм, обліковуючи лише кількість рідини. Таким чином, лічильник володіє здатністю розпізнавати потік рідини і потік повітря, і при наявності останнього унеможливлює його облік, що приводить до підвищення точності вимірювання. Винахід пояснюється кресленням, на якому представлена принципова схема лічильника кількості рідини (фіг.). Лічильник кількості рідини містить: лічильний механізм 1 з валиком-приводом 2, корпус 3 з вхідним 4 і вихідним 5 патрубками, герметично встановлену в корпус 3 кришку 6, крильчатку 7 встановлену з можливістю обертання в корпусі 3 співвісно з його віссю, магнітну муфту 8, яка кінематичне з'єднує лічильний механізм 1 та крильчатку 7 і містить верхню півмуфту 9, що встановлена на валику-приводі 2 і нижню півмуфту 10, що встановлена в крильчатці 7. У кришці 6 утворені симетрично відносно осі крильчатки 7 отвори 11 і 12 з пазами 13 і 14. В них вмонтовано стопорний механізм 15, який містить поплавкові камери 16 і 17, в кожній із яких розміщений рухомий поплавок відповідно 18, 19, до якого кінематичне під'єднана феромагнітна пластина відповідно 20, 21. Феромагнітні пластини 20, 21 встановлені в пази 13 і 14, з можливістю розривати магнітощеплення між верхньою 9 і нижньою 10 півмуфтами. Лічильник рідини працює наступним чином. При відсутності рідини поплавок 18 з феромагнітною пластиною 20 під дією сили тяжіння знаходиться в нижній частині поплавкової камери 16 і в цей час феромагнітна пластина 20 впирається в задню стінку пазу 13 розриваючи магнітозчеплення між верхньою 9 і нижньою 10 півмуфтами. Аналогічним чином розміщений поплавок 19 з феромагнітною пластиною 21 в поплавковій камері 17 і розміщена феромагнітна пластина 21 в пазі 14, яка також в цей час розриває магнітозчеплення між верхньою 9 і нижньою 10 півмуфтами. При поновлені подачі рідини, вона витісняє стовп повітря, який заповнив мережу і від потоку повітря крильчатка 7 обертається, але розрив магнітозчеплення між півмуфтами 9 і 10 запобігає спрацюванню лічильного механізму 1 — облік стовпа повітря не відбувається. Як тільки рідина потрапляє в корпус 3 лічильника, то Архімедова сила переміщує поплавок 18 у верхню частину поплавкової камери 16, тягнучи за собою феромагнітну пластину 20, яка, переміщуючись в пазі 13, відновлює магнітозчеплення між верхньою 9 і нижньою 10 півмуфтами. Аналогічним чином переміщується під дією Архімедової сили поплавок 19 в камері 17 з діамагнетичною пластиною 21 в пазі 14, відновлюючи магнітозчеплення між півмуфтами 9 і 10. Тоді обертання крильчатки 7 від потоку рідини через магнітну муфту 8 передається на лічильний механізм 1, обліковуючи лише кількість рідини. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
