Амортизатор ривка

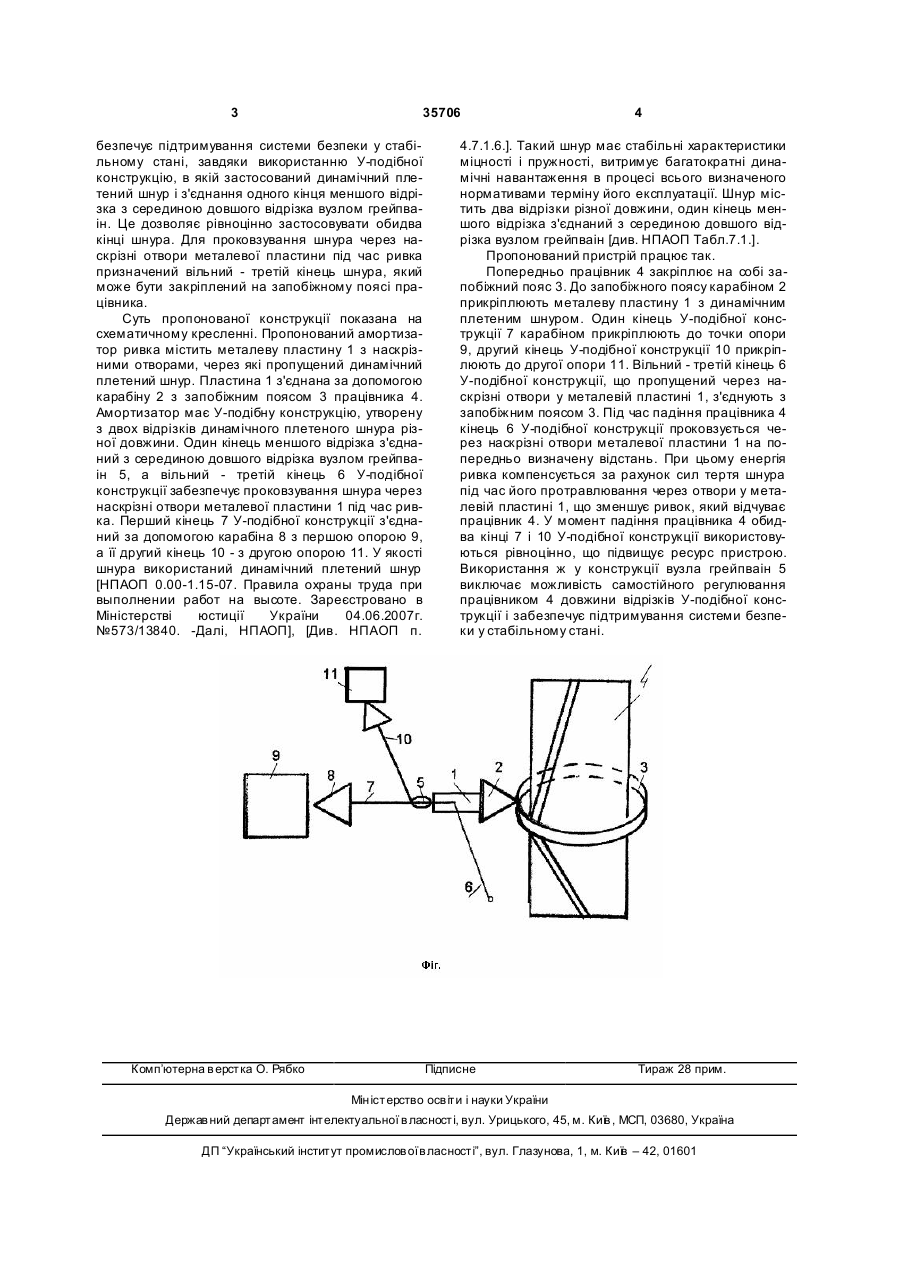

Амортизатор ривка, що містить, призначену для з'єднання з запобіжним поясом, металеву пластину з наскрізними отворами, через які пропущений плетений шнур, один кінець якого призначений для забезпечування ковзання шнура 3 35706 безпечує підтримування системи безпеки у стабільному стані, завдяки використанню У-подібної конструкцію, в якій застосований динамічний плетений шнур і з'єднання одного кінця меншого відрізка з серединою довшого відрізка вузлом грейпваін. Це дозволяє рівноцінно застосовувати обидва кінці шнура. Для проковзування шнура через наскрізні отвори металевої пластини під час ривка призначений вільний - третій кінець шнура, який може бути закріплений на запобіжному поясі працівника. Суть пропонованої конструкції показана на схематичному кресленні. Пропонований амортизатор ривка містить металеву пластину 1 з наскрізними отворами, через які пропущений динамічний плетений шнур. Пластина 1 з'єднана за допомогою карабіну 2 з запобіжним поясом 3 працівника 4. Амортизатор має У-подібну конструкцію, утворену з двох відрізків динамічного плетеного шнура різної довжини. Один кінець меншого відрізка з'єднаний з серединою довшого відрізка вузлом грейпваін 5, а вільний - третій кінець 6 У-подібної конструкції забезпечує проковзування шнура через наскрізні отвори металевої пластини 1 під час ривка. Перший кінець 7 У-подібної конструкції з'єднаний за допомогою карабіна 8 з першою опорою 9, а її другий кінець 10 - з другою опорою 11. У якості шнура використаний динамічний плетений шнур [НПАОП 0.00-1.15-07. Правила охраны труда при выполнении работ на высоте. Зареєстровано в Міністерстві юстиції України 04.06.2007г. №573/13840. -Далі, НПАОП], [Див. НПАОП п. Комп’ютерна в ерстка О. Рябко 4 4.7.1.6.]. Такий шнур має стабільні характеристики міцності і пружності, витримує багатократні динамічні навантаження в процесі всього визначеного нормативами терміну його експлуатації. Шнур містить два відрізки різної довжини, один кінець меншого відрізка з'єднаний з серединою довшого відрізка вузлом грейпваін [див. НПАОП Табл.7.1.]. Пропонований пристрій працює так. Попередньо працівник 4 закріплює на собі запобіжний пояс 3. До запобіжного поясу карабіном 2 прикріплюють металеву пластину 1 з динамічним плетеним шнуром. Один кінець У-подібної конструкції 7 карабіном прикріплюють до точки опори 9, другий кінець У-подібної конструкції 10 прикріплюють до другої опори 11. Вільний - третій кінець 6 У-подібної конструкції, що пропущений через наскрізні отвори у металевій пластині 1, з'єднують з запобіжним поясом 3. Під час падіння працівника 4 кінець 6 У-подібної конструкції проковзується через наскрізні отвори металевої пластини 1 на попередньо визначену відстань. При цьому енергія ривка компенсується за рахунок сил тертя шнура під час його протравлювання через отвори у металевій пластині 1, що зменшує ривок, який відчуває працівник 4. У момент падіння працівника 4 обидва кінці 7 і 10 У-подібної конструкції використовуються рівноцінно, що підвищує ресурс пристрою. Використання ж у конструкції вузла грейпваін 5 виключає можливість самостійного регулювання працівником 4 довжини відрізків У-подібної конструкції і забезпечує підтримування системи безпеки у стабільному стані. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
