Стенд для складання та розкладання подушок прокатних валків

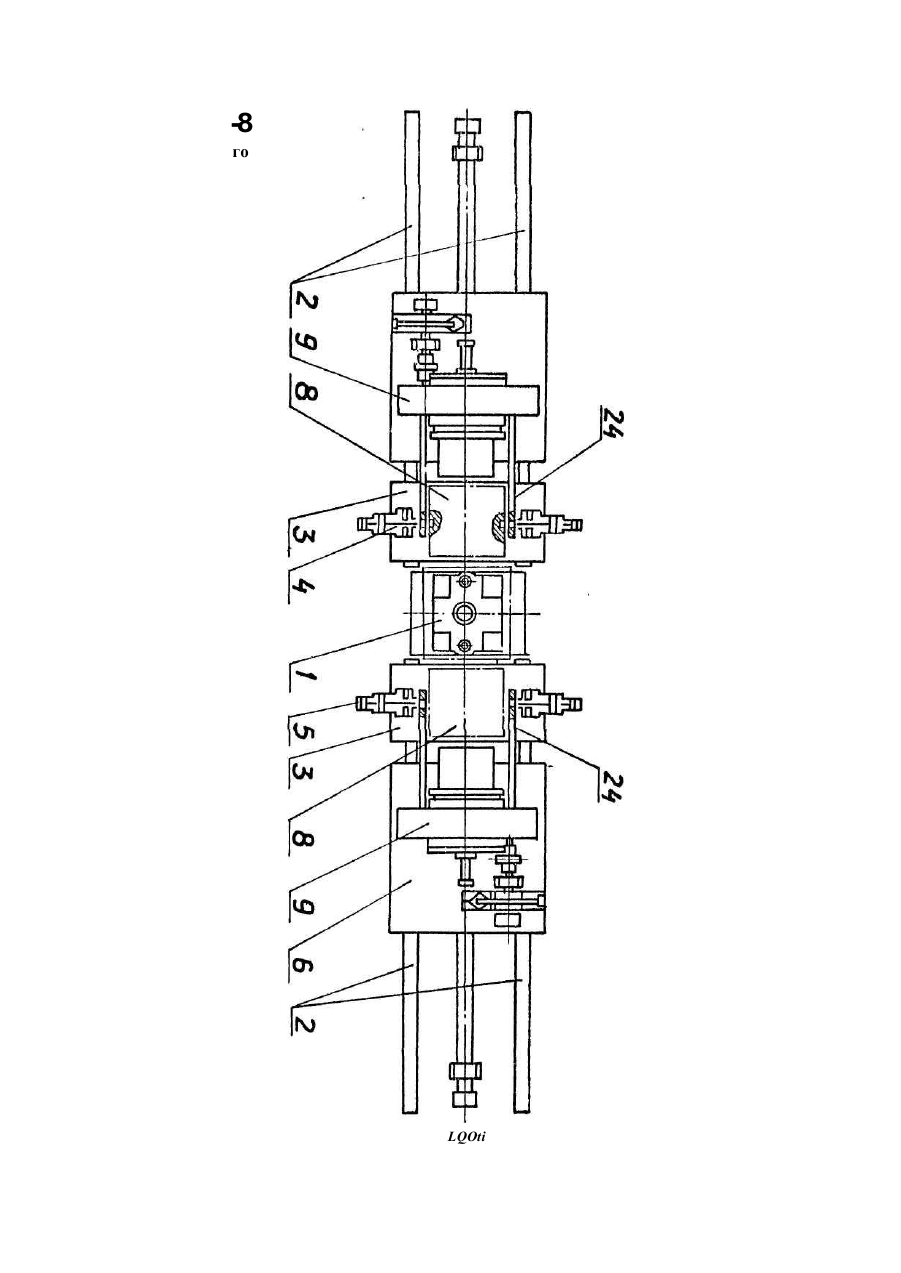

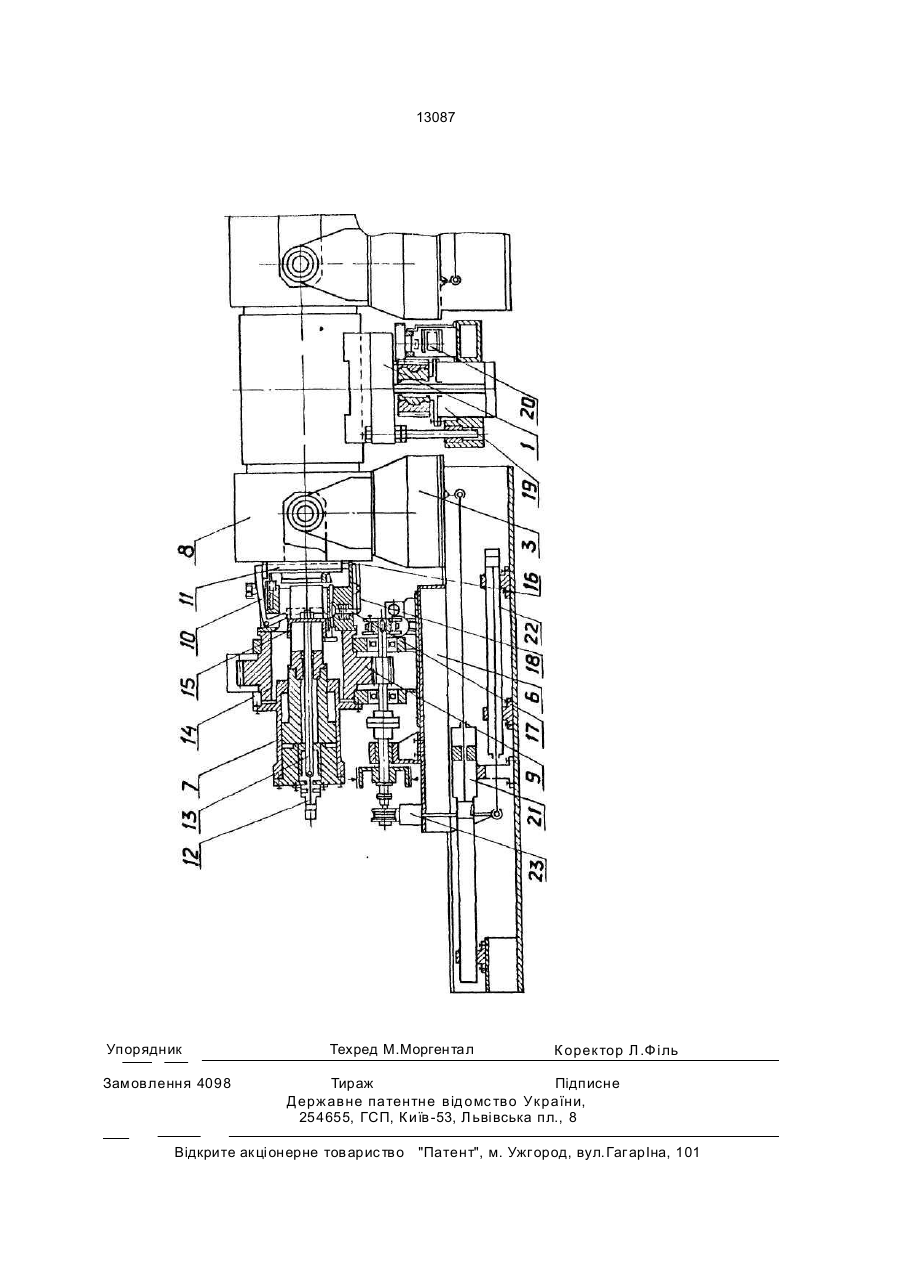

1. Стенд для сборки и разборки подушек прокатных валков, включающий подвижную раму, соосные направляющие, расположен ные по обеим сторонам подвижной рамы и несущие подвижные платформы с фиксато рами, а также суппорты с гидроцилиндрами монтажа и демонтажа подушек и гайковер тами, оснащенными двуплечими шарнирны ми рычагами для захвата гаек, о т л и ч а ю щ и й с я тем, что он снабжен гидроцилинд Изобретение относится к области прокатного производства, а именно к устройствам для сборки-разборки подушек прокатных валков. На фиг. 1 показан стенд, вид сверху; на фиг. 2 - вид А на фиг.1. Стенд состоит из подвижной рамы 1, соосных направляющих 2, расположенных по обеим сторонам подвижной рамы и несущих подвижные платформы 3 с фиксаторами 4, гидроцилиндров 5, а также содержит суппорты 6 с гидроцилиндрами 7 монтажа и демонтажа подушек 8 и гайковертами 9, ос рами захвата гаек, штоки которых размеще ны в штоках гидроцилиндров монтажа и де монтажа подушек, выполненных полыми, и оснащены управляющими втулками, взаи модействующими с двуплечими шарнирны ми рычагами, выполненными подпружиненными, а каждый из гайковер тов оснащен створками и подпружиненны ми упорами, взаимодействующими с управляющей втулкой, при этом подвижные платформы снабжены гидроцилиндрами пе ремещения, выполненными многоходовы ми, а фиксаторы являются штоками гидроцилиндров, выполненных также мно гоходовыми. 2. Стенд по п. 1,отличающийся тем, что кинематическая связь каждой из створок с управляющей втулкой выполнена в виде коромысла, взаимодействующего одним концом ей створкой, а другим - с управляющей втулкой посредством подпружиненного упора. нащенными двуплечими шарнирными рычагами 10 для захвата гаек 11. Новизна стенда заключается в том, что он снабжен гидроцилиндрами 12 захвата гаек 11, штоки 13 которых размещены в штоках 14 гидроцилиндров 7, выполненных полыми, и оснащены управляющими втулками 15, взаимодействующих с двуплечими шарнирными рычагами 10, при этом последние выполнены подпружиненными, а на каждом гайковерте 9 предусмотрены створки 16 и подпружиненные упоры 17, кинема С> со о со О 13087 тически связанные с у правляющей вту лкой 15. Кинематическая связь кажд ой из с творок 16 с управляющей вту лкой 15 выполнена в вид е коромыс ла 18, взаимод ейс твующего 5 од ним концом с о с творкой, а д ругим - с управляющей вту лкой пос редс твом под пружиненного упора 17. Для подъема и опускания платформы 1 предус мотрен комбинированный привод, 10 сос тоящий из гидроцилинд ра 19 и гид ромотора 20, с зу бчатой парой и опорной гайкой. Кроме э того, подвижные платформы 3 с фиксаторами 4 снабжены гид роцилиндрами 21 перемещ ения, выполненными многох од о- 15 выми, а фиксаторы 4 являются штоками гид ро ц и ли нд ров 5, в ып о лн ен н ых такж е мног оход овыми. Для перемещения с уппортов б с гайковертами 9 предус мотрены* гид роцилиндры 20 22, а для вращения гайковертов 9 - гид ромоторы 23. Для монтажа и демонтажа подуш ек 8 предусмотрены тяги 24 с отверс тиями, жес тко соединенные с гайковертами 9. 25 Стенд при разборке опорного валка работает следующим образом. Валок о с боре краном у с танавливае тс я под уш ками на платформы 3 с имметрично относ ительно оси подвижной рамы 1 таким образом, чтобы 30 оси фикс аторов А, выполненных в виде ш токов гид роцилинд ров 5, ус тановленных на платформах 3, совпали с осями отверс тия д ля захвата на подушках 8. Гидроцилинд ром 19 подвижная плат- 35 форма поднимается до упора в бочку валка. От гид ромотора 20 через зу бчату ю пару опорная гайка поднимается до упора в бочку валка, и с брасывается д авление в гидроци линдре 19 подъема рамы 1. 40 Суппорты 6 с гайковертами 9 под воздейс твием гидроцилиндров 22 перемещаютс я к ос и п од ви ж но й рамы 1 до соприкосновения торцев ш токов гид роцилиндоов 7 монтажа и д емонтажа подуш ек с 45 торцами валка. Под возд ейс твием ГЦ 12 пу тем отвод а его ш тока назад производ итс я охват гайки зубьями двуплечих рычагов 10. Включаютс я привод ы 23 гайковертов 9 и зу бья рычзгов 50 10 вх од ят в пазы гаек 11. Включаетс я привод 23 вращения гайковертов 9 на отвинчивание и гайки 11 сход ят с резьбы оалка вовну трь гайковертов 9. При выд вижении ш тока гид роцилиндра 55 12 и возд ейс твия управляющей втулки 15 на двуплечие шарнирные подпружиненные ры чаги 10 происходит освобождение гаек 11 от охвата указанными рычагами, а в результате воздейс твия управляющей втулки 15 на подпружиненные упоры 17 происход ит опускание пос ледних и закрытие створок 16 через коромысло 18, чем обеспечивается удерживание гаек различных типоразмеров вну три гайковертов 9. Суппорты 6 с гайковертами 9 от ГЦ 12 отводятс я от ос и подвижной рамы 1 в положение, при котором совпадают оси фиксаторов 4 гид роцилиндров 5 и ос и отверс тий тяг 24 суппортов 6. Последнее обеспеч ивается автоматикой. Гид роцилинд рами 5 фикс аторы 4 вводятся в отверс тия подушек 8 через соответствующие отверс тия тяг 24. Для сборки-разборки подуш ек опорных валков различных типоразмеров, использу ются многох од овые гид роцилинд ры, обес печ ив ающ ие р аз л ичн ы е п о д ли не, в завис имос ти от типоразмеров, хода фиксаторов 4, ьыполченных в виде ш токов гид роцилиндров 5. Далее выбирается ход штока ГЦ-ов срыва 7, а затем - ГЦ -ов перемещения суппортов 22. После возвращения многоходовыми ГЦ-ми 21 платформ 3 вмес те с о снятыми с валка подушками 8 в исходные, дальние от под вижной рамы 1 положения, выводятс я фиксаторы 4 из отоерстий подушек 8 и тяг24 путем втягивания ш токов ГЦ -ов 5, освобож дая последние. Гидроцилиндры 21 перемещения платформ 3 выполнены многоходовыми для дос тижени я той же це ли - тех нич ес кого обслуживания прокатных валков различных типоразмеров. Суппорты 6 с гайковертами 9 отводятся ГЦ-ами 22 от платформ 3 в исходные положения. Валок без подушек направляется на переточку. Подушки пос тупаю т на кантователи подушек д ля их разборки и сборки, или после осмотра используются д ля сборки с переточенным валком. К онс тру кцией с тенд а предус мотрена необх одимая автоматизация технологических операций. Сборка опорного валка с подуш ками производится в обратной последовательности. Внед рение пред ложенного технического реш ения позволит решить проблему обс лу живания под уш ек прок атных валков различных типоразмеров. -8 го LQOti 13087 Упорядник Замовлення 4098 Техред М.Моргентал К оректор Л .Філь Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Л ьвівська пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. Гаг арІна, 101
