Цапфовий вузол ковша для розливу чавуну
Номер патенту: 35757
Опубліковано: 10.10.2008
Автори: Сергєєв Сергій Миколайович, Сергєєв Анатолій Миколайович, Мельник Юрій Костянтинович
Формула / Реферат
1. Цапфовий вузол ковша для розливу чавуну, виконаний у вигляді основи, підйомної і двох опорних цапф, який відрізняється тим, що вузол виконаний складеним, при цьому цапфи виконані з деформованого металу і з'єднані з основою зварними швами.
2. Цапфовий вузол за п. 1, який відрізняється тим, що основа виконана з плоского прокату.
3. Цапфовий вузол за п. 1, який відрізняється тим, що цапфи виконані у вигляді циліндричних робочих частин і суміжних з ними опор, які з'єднані з основою, при цьому опори мають гранчасту бокову поверхню і з'єднані між собою ребрами жорсткості, встановленими поверх основи.
4. Цапфовий вузол за п. 3, який відрізняється тим, що опори мають форму паралелепіпеда з розташуванням однієї з бокових поверхонь в горизонтальній площині.
Текст

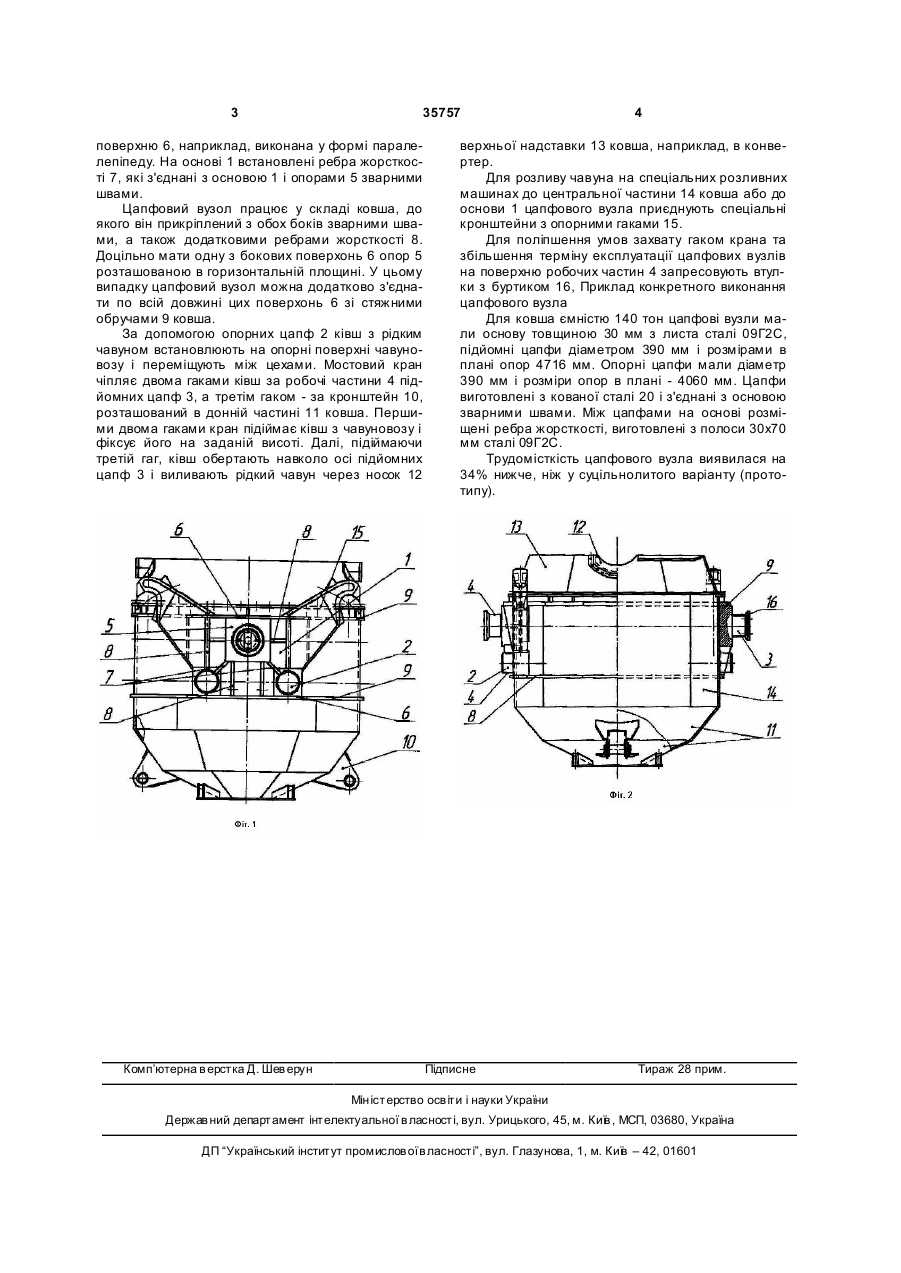

1. Цапфовий вузол ковша для розливу чавун у, виконаний у вигляді основи, підйомної і двох опорних цапф, який відрізняє ться тим, що вузол виконаний складеним, при цьому цапфи виконані з 3 35757 поверхню 6, наприклад, виконана у формі паралелепіпеду. На основі 1 встановлені ребра жорсткості 7, які з'єднані з основою 1 і опорами 5 зварними швами. Цапфовий вузол працює у складі ковша, до якого він прикріплений з обох боків зварними швами, а також додатковими ребрами жорсткості 8. Доцільно мати одну з бокових поверхонь 6 опор 5 розташованою в горизонтальній площині. У цьому випадку цапфовий вузол можна додатково з'єднати по всій довжині цих поверхонь 6 зі стяжними обручами 9 ковша. За допомогою опорних цапф 2 ківш з рідким чавуном встановлюють на опорні поверхні чавуновозу і переміщують між цехами. Мостовий кран чіпляє двома гаками ківш за робочі частини 4 підйомних цапф 3, а третім гаком - за кронштейн 10, розташований в донній частині 11 ковша. Першими двома гаками кран підіймає ківш з чавуновозу і фіксує його на заданій висоті. Далі, підіймаючи третій гаг, ківш обертають навколо осі підйомних цапф 3 і виливають рідкий чавун через носок 12 Комп’ютерна в ерстка Д. Шев ерун 4 верхньої надставки 13 ковша, наприклад, в конвертер. Для розливу чавуна на спеціальних розливних машинах до центральної частини 14 ковша або до основи 1 цапфового вузла приєднують спеціальні кронштейни з опорними гаками 15. Для поліпшення умов захвату гаком крана та збільшення терміну експлуатації цапфових вузлів на поверхню робочих частин 4 запресовують втулки з буртиком 16, Приклад конкретного виконання цапфового вузла Для ковша ємністю 140 тон цапфові вузли мали основу товщиною 30 мм з листа сталі 09Г2С, підйомні цапфи діаметром 390 мм і розмірами в плані опор 4716 мм. Опорні цапфи мали діаметр 390 мм і розміри опор в плані - 4060 мм. Цапфи виготовлені з кованої сталі 20 і з'єднані з основою зварними швами. Між цапфами на основі розміщені ребра жорсткості, виготовлені з полоси 30x70 мм сталі 09Г2С. Трудомісткість цапфового вузла виявилася на 34% нижче, ніж у суцільнолитого варіанту (прототипу). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTrunnion unit of ladle for cast iron teeming
Автори англійськоюSerhieiev Anatolii Mykolaiovych, Serhieiev Serhii Mykolaiovych, Melnyk Yurii Kostiantynovych
Назва патенту російськоюЦапфовый узел ковша для разливки чугуна
Автори російськоюСергеев Анатолий Николаевич, Сергеев Сергей Николаевич, Мельник Юрий Константинович
МПК / Мітки
МПК: B22D 41/00
Мітки: чавуну, розливу, цапфовий, ковша, вузол
