Захватний пристрій, наприклад, кришки сталерозливного ковша

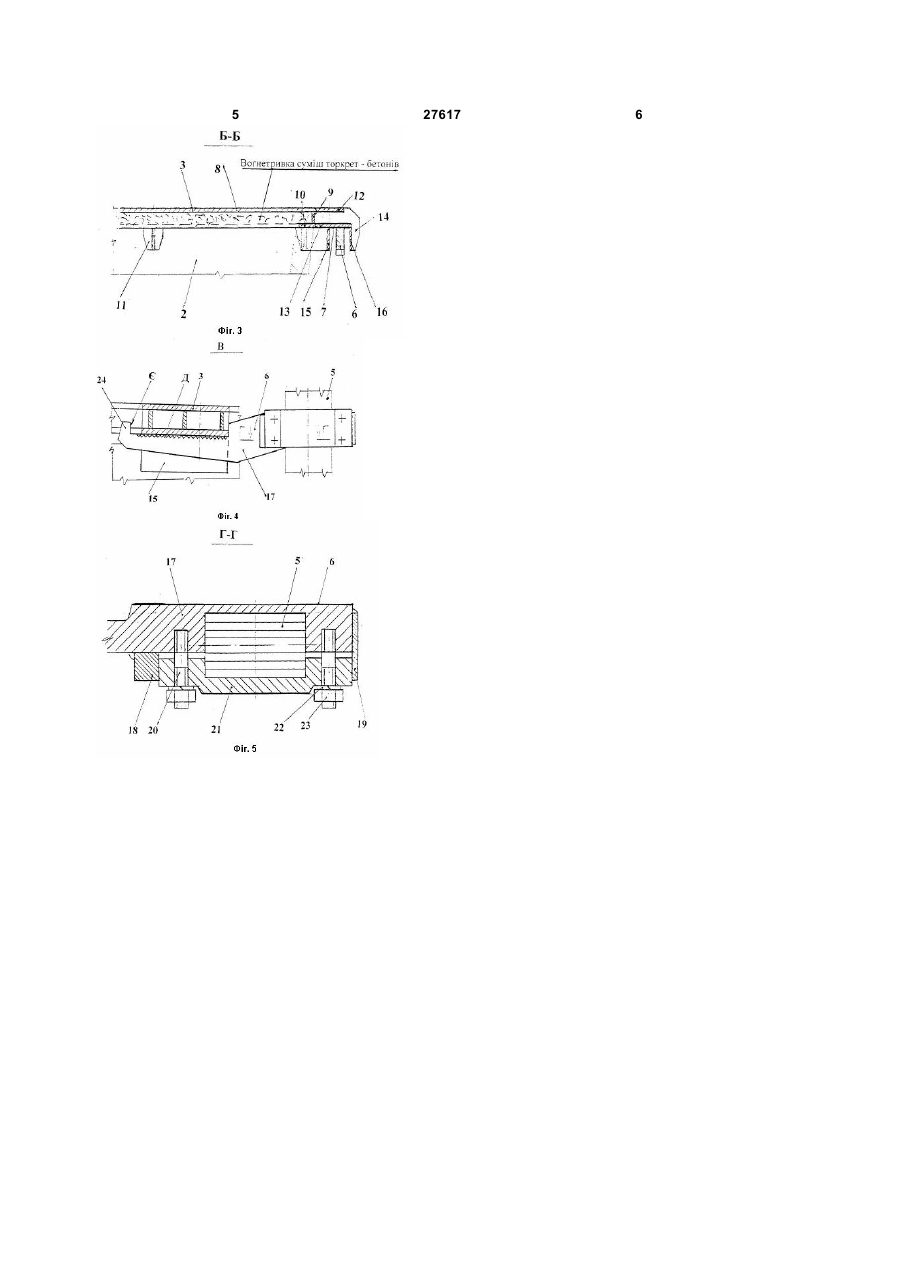

1. Захватний пристрій, наприклад, кришки сталерозливного ковша, що включає захват, Пподібну траверсу із двома вертикально встановленими гаками, який відрізняється тим, що він виконаний у вигляді горизонтальних лабетів навантажувача, жорстко закріплених на 3 27617 4 прямокутними, горизонтально розташованими настановних кронштейнів 11, що центрують поглибленнями під поздовжні лапи пристрою. А кришку 3 на сталерозливному ковші 2. Внутрішній верхня ж контактна поверхня лап виконана з обсяг порожнини кришки армований і залитий насічкою. вогнетривкою сумішшю торкрет-бетоном. Закінчення кожної лапи виконано у вигляді Плоскі цапфи 7 кришки 3 утворені верхньою й вертикального виступу (тупика) з опорною нижньою накладками відповідно 12 і 13, між якими вертикальною поверхнею. Кронштейни кріплення встановлені по три ребра жорсткості 14. Паз лапи виконані у вигляді вертикальних плоских плоских цапф 7 обмежений боковинами 15 і 16. ребер. Конструктивні особливості лапи 6, закріпленої Причинно-слідчий зв'язок полягає в тім, що на цівку гака 5 траверси показані на Фіг.4 і 5. відмітні ознаки зазначені у формулі дозволяють Лапа 6 у зборі складається із кронштейна 17, у досягти ефект пов'язаний з розширенням якому виконаний паз під плоску цапфу 7 і технологічних можливостей пристрою а саме перпендикулярно до нього паз по ширині цівки можливості виконання технологічних операцій в гака 5 і різьбові отвори під деталі кріплення. До обмеженому просторі по висоті виробничого цеху, кронштейна 17 приварені бічні планки 18 і 19. а також у скороченні часу на установку й зняття Тверде кріплення лапи в зборі 6 на цівку гака 5 кришки зі сталерозливного ковша, що дозволяє здійснюється за допомогою шпильок 20, притиску зберегти необхідні межі температури сталі, що 21, пружинних шайб 22 і гайок 23. розливають. Для запобігання «сходу» кришки 3 з лап 6 при Більш докладно сутність корисної моделі її захваті й перенесенні до сталерозливного ковша пояснюється кресленнями, де: 2 у пазу кронштейна 17 під плоску цапфу 7 На Фіг.1. Зображено схему захвата гаком виконана насічка Д, а на кінці кронштейна крана сталерозливного ковша. виконаний виступ 24 з опорною поверхнею Е. На Фіг.2. зображено вид А по Фіг.1. Вид зверху Економічний ефект від використання корисної на кришку сталерозливного ковша. моделі тільки на ВАТ «ММК ім.Ілліча» дозволить На Фіг.3. зображено перетин Б-Б по Фіг.2, заощадити в плині року не менш 300 тисяч кришки сталерозливного ковша із установленою гривень. лапою. На Фіг.4. Зображено виріз В по Фіг.1 кронштейн із лапою закріплені на цівку гака. На Фіг.5. зображено перетин Г-Г по Фіг.4 тверде кріплення кронштейна на цівку гака. Захватний пристрій складається з машини безперервного лиття заготівель, 1, сталерозливного ковша 2, накритого кришкою 3. Температура рідкої сталі в сталерозливному ковші, як нижче нижньої межі, так і вище верхньої межі веде до прориву твердої оболонки сляба в кристалізаторі й до аварії на МБЛЗ. Зменшити число аварій (проривів) можливо ефективним укриттям, наприклад кришкою 3 залитою усередині вогнетривкою сумішшю торкрет бетонів марок «Basagun» ісо 15-125 і «Basagun» 60-500 у співвідношенні 40% і 60% відповідно, установлюваної на сталерозливний ківш перед початком розливу, яку знімають з нього після розливання за допомогою траверси 4 за можливо короткий час, не допустивши охолодження рідкої сталі. У будинку з обмеженою висотою установка сталерозливного ковша в розливний стенд МБЛЗ здійснюється гаками 5 траверси 4 після чого, цією же траверсою, але за допомогою лабетів 6 жорстко закріплених на цівку гаків 5 виконується зняття кришки з підставки, на якій відстоюються кришки, виконується накриття ковша. В умовах обмеженої висоти й скорочення часу зробити установку сталерозливного ковша в розливний стенд МБЛЗ і відразу ж з мінімальним часом зробити зняття кришки з підставки й зробити накриття ковша з розігрітим рідким металом це головне. Для захвата лапами 6, кришка має дві плоскі цапфи 7 показані на Фіг.2. Кришка 3 показана в розрізі на Фіг.3 виконана із фланця 8, обичайки 9, опорного кільця 10, шести 5 27617 6
